Detail produk:
|
| Nomor Bagian: | C06-0801-000 | Gas sasaran: | CO2 |
|---|---|---|---|
| Prinsip Operasi: | Inframerah non-dispersif (NDIR) | Rentang Standar: | 400 hingga 2000 ppm |
| Interval pengukuran: | 4 detik | ||
| Menyoroti: | 2000 ppm Carbon Dioxide Sensor,2000 ppm Sensor karbon dioksida komersial,400 ppm Carbon Dioxide Sensor |
||
Deskripsi Produk:

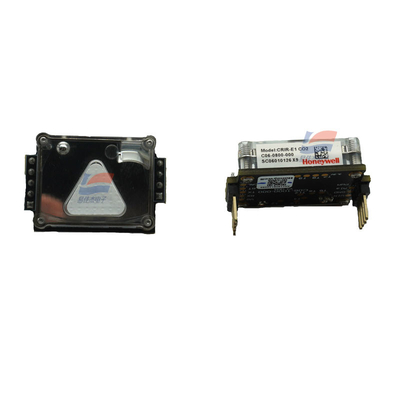

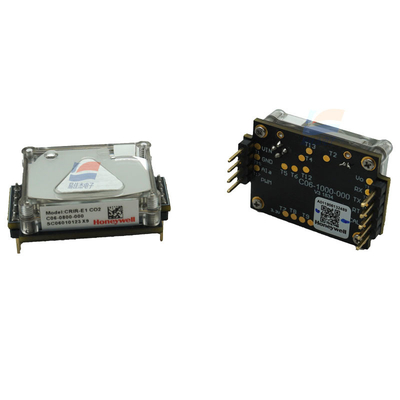

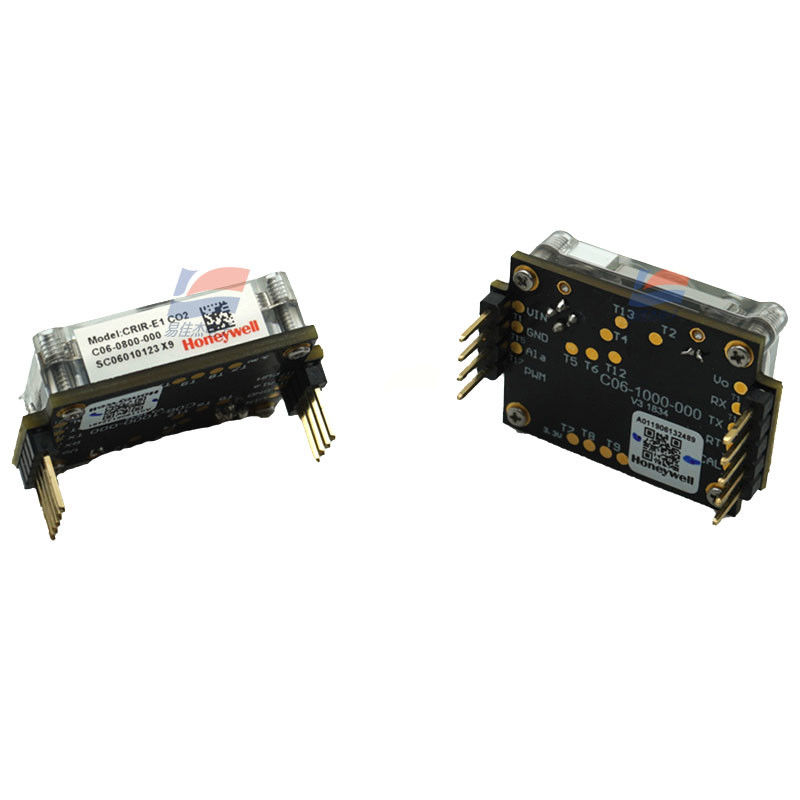

Sensor Karbon Dioksida Komersial CRIR E1 400-2000 ppm
Fitur:
Kisaran suhu0 oC sampai 50 oC
Kelembaban Pengoperasian 0 hingga 90% RH tidak terkondensasi
Suhu Penyimpanan -40 oC hingga 70 oC
Umur Operasi yang Diharapkan 10 tahun
Tegangan Operasi 4,5 hingga 5,5V tidak terlindungi dari
Lonjakan dan koneksi terbalik
Konsumsi Daya 300mA puncak, rata-rata 30mA
Output alarm, kolektor terbuka 1000/800ppm Status normal adalah
melakukan maks 100mA.Transistor
terbuka pada CO2 Tinggi, ATAU Daya Rendah,
atau pada Kegagalan Sensor
Komunikasi Serial UART, protokol Modbus
Output PWM, siklus tugas 0 hingga 100% 1KHZ untuk
0 hingga 2000ppm, dorong-tarik 3.3V
Keluaran CMOS, buka proteksi
Pemeliharaan Bebas perawatan untuk normal
aplikasi dalam ruangan
Karakter fisik
Berat 8 g
Ukuran 33.5*22.5*11.5mm (maks)
Dimensi Garis Besar
Semua dimensi dalam milimeter
Semua toleransi adalah 0,2 mm
|
Definisi Pin 1 |
DAC atau DVCC (3.3V) |
|
2 |
UART_RXD |
|
3 |
UART_TXD |
|
4 |
UART_R/T |
|
5 |
bCAL_in /CAL_in |
|
6 |
Keluaran PWM |
|
7 |
Keluaran alarm |
|
8 |
GND |
|
9 |
Vin _(4.5~5.5V) |
spesifikasi:
|
Ketepatan |
±50ppm ±5% bacaan |
|
Waktu Respons (T90) |
£ 120 detik |
|
Sensor Waktu Pemanasan |
3 menit (biasanya) |
|
Pengulangan |
> 97% |
