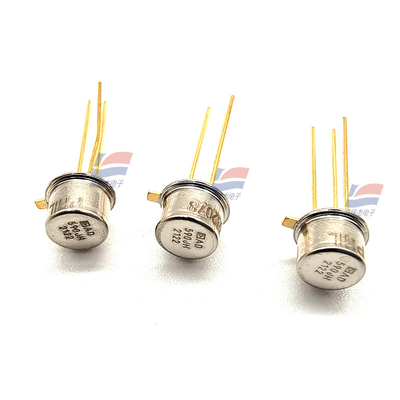

AD590JH Board Mount Sensor Suhu Jenis Analog

Deskripsi Produk:

Sensor Suhu Mount Board AD590JH Tipe Analog

Fitur:

AD590 adalah transduser suhu sirkuit terpadu 2-terminal yang menghasilkan arus keluaran yang sebanding dengan suhu absolut. Untuk tegangan suplai antara 4 V dan 30 V, perangkat bertindak sebagai regulator arus konstan impedansi tinggi yang melewatkan 1 μA/K. Pemangkasan laser dari resistor film tipis chip digunakan untuk mengkalibrasi perangkat ke keluaran 298.2 μA pada 298.2 K (25°C).

AD590 harus digunakan dalam aplikasi penginderaan suhu di bawah 150°C di mana sensor suhu listrik konvensional saat ini digunakan. Biaya rendah yang melekat pada sirkuit terpadu monolitik yang dikombinasikan dengan penghapusan sirkuit pendukung menjadikan AD590 sebagai alternatif yang menarik untuk banyak situasi pengukuran suhu. Sirkuit linearisasi, penguat tegangan presisi, sirkuit pengukur resistansi, dan kompensasi sambungan dingin tidak diperlukan dalam menerapkan AD590.

Selain pengukuran suhu, aplikasi termasuk kompensasi suhu atau koreksi komponen diskrit, bias yang sebanding dengan suhu absolut, pengukuran laju aliran, deteksi level cairan, dan anemometri. AD590 tersedia dalam bentuk chip, sehingga cocok untuk sirkuit hibrida dan pengukuran suhu cepat di lingkungan yang terlindungi.

AD590 sangat berguna dalam aplikasi penginderaan jarak jauh. Perangkat ini tidak sensitif terhadap penurunan tegangan pada saluran panjang karena keluaran arusnya yang berimpedansi tinggi. Pasangan terpilin yang terisolasi dengan baik sudah cukup untuk pengoperasian pada jarak ratusan kaki dari sirkuit penerima. Karakteristik keluaran juga membuat AD590 mudah untuk dimultipleks: arus dapat dialihkan oleh multiplexer CMOS atau tegangan suplai dapat dialihkan oleh keluaran gerbang logika.

SOROTAN PRODUK

1. AD590 adalah sensor suhu 2-terminal yang dikalibrasi, hanya membutuhkan suplai tegangan dc (4 V hingga 30 V). Pemancar, filter, kompensasi kabel timah, dan sirkuit linearisasi yang mahal semuanya tidak perlu dalam menerapkan perangkat.

2. Pemangkasan laser canggih di tingkat wafer bersama dengan pengujian akhir yang ekstensif memastikan bahwa unit AD590 mudah dipertukarkan.

3. Penolakan antarmuka yang unggul terjadi, karena keluarannya adalah arus, bukan tegangan. Selain itu, persyaratan daya rendah (1,5 mWs @ 5 V @ 25°C). Fitur-fitur ini membuat AD590 mudah diterapkan sebagai sensor jarak jauh.

4. Impedansi keluaran yang tinggi (>10 MΩ) memberikan penolakan yang sangat baik terhadap drift dan riak tegangan suplai. Misalnya, mengubah catu daya dari 5 V menjadi 10 V hanya menghasilkan perubahan arus maksimum 1 μA, atau kesalahan setara 1°C.

Spesifikasi:
