Detail produk:
|
| Histeresis Tekanan(5) (0 hingga 50 kPa): | ±0,1 — %VFSS | Histeresis Suhu (5) (-40 ° C hingga +125 ° C): | ±0,5 — %VFSS |
|---|---|---|---|
| Efek Suhu pada Rentang Skala Penuh(5): | TCVFSS -1.0 - 1.0 %VFSS | Efek Suhu pada Offset(5): | TCVoff -1.0 - 1.0 mV |
| Impedansi masukan: | Zin 1000 - 2500 | Impedansi keluaran: | Zout 1400 - 3000 |
| Waktu Respon (6) (10% hingga 90%): | tR — 1,0 — mS | ||
| Menyoroti: | Sensor tekanan fungsi kalibrasi |
||
Deskripsi Produk:

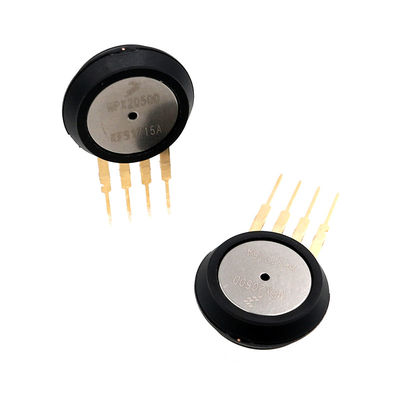

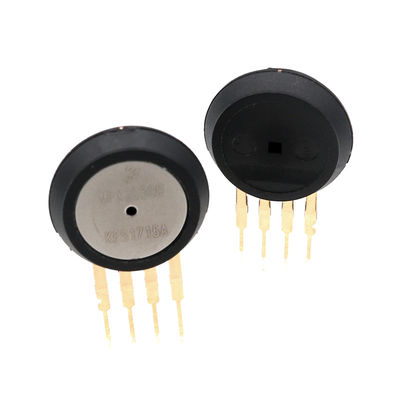

MPX2050D 0-50 kpa (0-7.25PSi) Kompensasi Suhu Bawaan Dan Fungsi Kalibrasi Sensor Tekanan
Fitur:
Perangkat seri MPX2050 adalah sensor tekanan piezoresistif silikon
memberikan output tegangan yang sangat akurat dan linier, berbanding lurus dengan
tekanan yang diterapkan.Sensornya adalah diafragma silikon monolitik tunggal dengan
pengukur regangan dan jaringan resistor film tipis terintegrasi pada chip.Chipnya adalah laser
dipangkas untuk rentang yang tepat dan kalibrasi offset dan kompensasi suhu.
• Kompensasi Suhu Lebih dari 0°C hingga +85°C
• Pengukur Regangan Tegangan Geser Silikon yang Unik
• Pilihan Paket Pembawa Chip yang Mudah Digunakan
• Rasiometrik untuk Tegangan Pasokan
• Opsi Diferensial dan Pengukur
• ±0,25% Linearitas
Output Tegangan versus Tekanan Diferensial Terapan
Output tegangan diferensial dari sensor secara langsung
sebanding dengan tekanan diferensial yang diterapkan.
Tegangan keluaran sensor diferensial atau pengukur
meningkat dengan meningkatnya tekanan yang diterapkan pada tekanan
sisi (P1) relatif terhadap sisi vakum (P2).Demikian pula, keluaran
tegangan meningkat karena peningkatan vakum diterapkan pada
sisi vakum (P2) relatif terhadap sisi tekanan (P1).
spesifikasi:
| Rentang Tekanan Diferensial (1) | POP 0 — 50 kPa |
| Tegangan Pasokan (2) | VS — 10 16 Vdc |
| Arus suplai | Io — 6.0 — mAdc |
| Rentang Skala Penuh(3) | VFSS 38,5 40 41,5 mV |
| Mengimbangi(4) | Voff -1.0 — 1,0 mV |
| Kepekaan | 0,8 — mV/kPa |
| Linearitas | -0,25 — 0,25 %VFSS |
