Detail produk:
|
| Histeresis Tekanan(5) (0 hingga 100 kPa): | ±0,1 — %VFSS | Histeresis Suhu (5) (–40°C hingga +125°C): | ±0,5 — %VFSS |
|---|---|---|---|
| Efek Suhu pada Rentang Skala Penuh(5): | TCVFSS –1.0 — 1,0 %VFSS | Efek Suhu pada Offset(5): | TCVoff –1.0 — 1,0 mV |
| Impedansi masukan: | Zin 1000 — 2500 W | Impedansi keluaran: | Zout 1400 — 3000 W |
| Menyoroti: | MPX2100A sensor tekanan,Sensor tekanan kompensasi,14.5Psi sensor tekanan |
||
Deskripsi Produk:

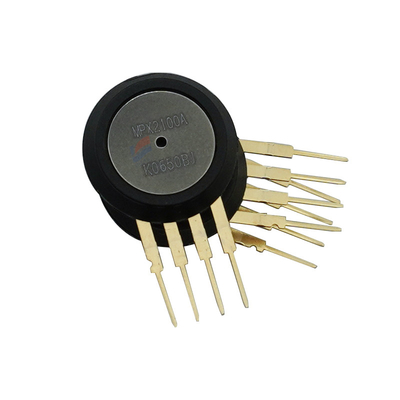

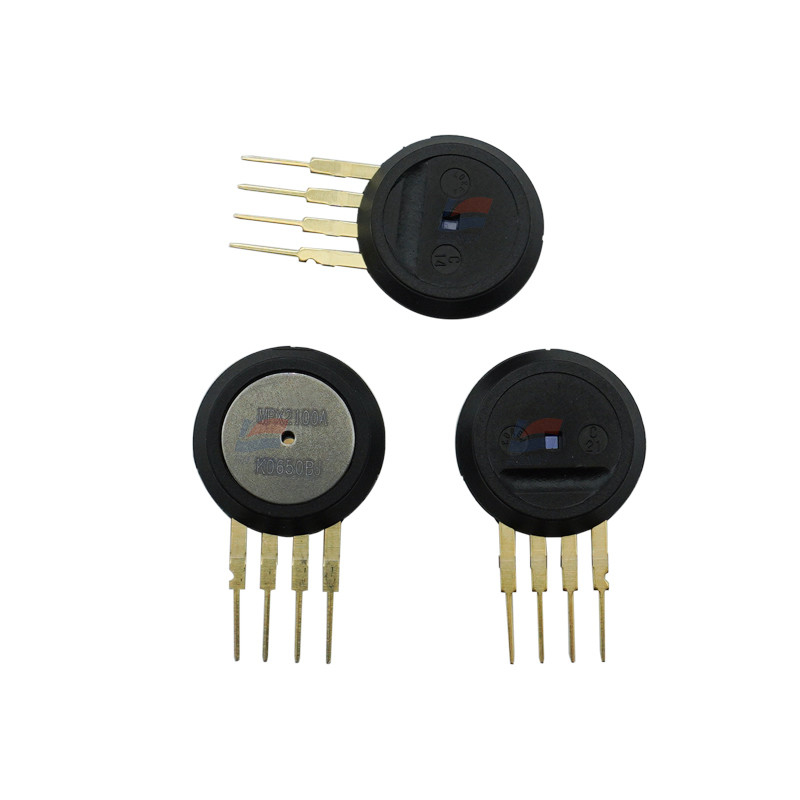

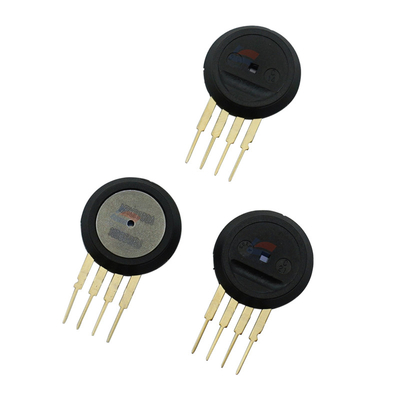

MPX2100A 0-100 Kpa (0-14.5Psi) Dengan Sensor Tekanan Kompensasi
Fitur:
Perangkat seri MPX2100 adalah sensor tekanan piezoresistif silikon yang menyediakan
output tegangan yang sangat akurat dan linier — berbanding lurus dengan tekanan yang diberikan.
Sensornya adalah diafragma silikon monolitik tunggal dengan pengukur regangan dan film tipis
jaringan resistor terintegrasi on-chip.Chip ini dipangkas laser untuk rentang dan offset yang presisi
kalibrasi dan kompensasi suhu.
• Kompensasi Suhu Lebih dari 0°C hingga +85°C
• Pengukur Regangan Tegangan Geser Silikon yang Unik
• Pilihan Paket Pembawa Chip yang Mudah Digunakan
• Tersedia dalam Konfigurasi Absolut, Diferensial, dan Pengukur
• Rasiometrik untuk Tegangan Pasokan
• Linearitas ±0,25% (MPX2100D)
Contoh Aplikasi
• Pengontrol Pompa/Motor
• Robotika
• Indikator Level
• Diagnostik Medis
• Pengalihan Tekanan
• Barometer
• Altimeter
Gambar 1 mengilustrasikan diagram blok sirkuit internal pada stand-alone
chip sensor tekanan.
spesifikasi:
| Tekanan berlebih(8) (P1 > P2) | Pmax 200 kPa |
| Tekanan Ledakan(8) (P1 > P2) | Burst 1000 kPa |
| Suhu Penyimpanan | Tstg –40 hingga +125 °C |
| Suhu Operasional | TA –40 hingga +125 °C |
| Rentang Tekanan(1) | POP 0 — 100 kPa |
| Tegangan Pasokan (2) | VS — 10 16 Vdc |
| Arus suplai | Io — 6.0 — mAdc |
| Rentang Skala Penuh(3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
