Detail produk:
|
| Kepekaan: | V/P — 6,4 — mV/kPa | Waktu Respon(7): | tR — 1,0 — mS |
|---|---|---|---|
| Sumber Output Saat Ini pada Output Skala Penuh: | IO+ — 0,1 — mAdc | Waktu Pemanasan(8): | 20 — ms |
| Berat, Elemen Dasar (Kasus 867): | 4,0 gram | ||
| Menyoroti: | Sensor tekanan amplifikasi sinyal,Sensor Tekanan Keluar Tinggi |
||
Deskripsi Produk:

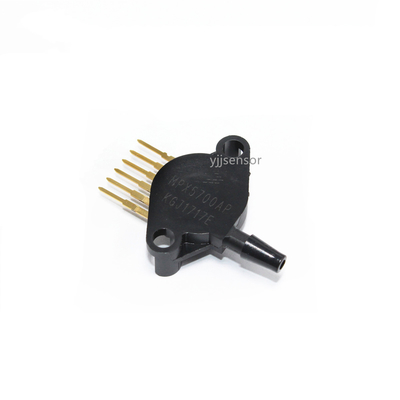

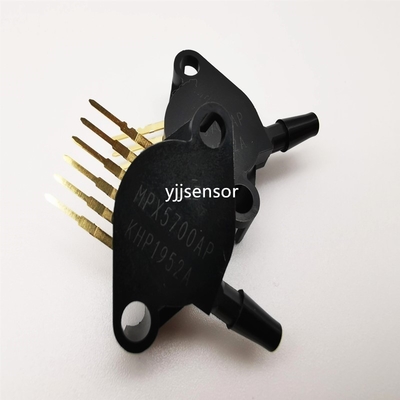

MPX5700AP 0-700 kpa (0-100 psi) Kompensasi Suhu Dan Amplifikasi Sinyal Sensor Tekanan Output Tinggi Terintegrasi
Fitur:
Transduser piezoresistif seri MPX5700 adalah silikon monolitik yang canggih
sensor tekanan yang dirancang untuk berbagai aplikasi, tetapi terutama yang
menggunakan mikrokontroler atau mikroprosesor dengan input A/D.Ini dipatenkan, tunggal
elemen transduser menggabungkan teknik micromachining canggih, metalisasi film tipis,
dan pemrosesan bipolar untuk memberikan sinyal output analog tingkat tinggi yang akurat yang
sebanding dengan tekanan yang diberikan.
2.5% Kesalahan Maksimum lebih dari 0 ° hingga 85 °C
Sangat Cocok untuk Sistem Berbasis Mikroprosesor atau Mikrokontroler
Tersedia dalam Konfigurasi Absolut, Diferensial, dan Pengukur
Pengukur Strain Tegangan Geser Silikon yang dipatenkan
Elemen Unibody Epoxy Tahan Lama
Gambar 3 mengilustrasikan pembawa chip dasar Diferensial/Gauge
(Kasus 867).Gel fluorosilikon mengisolasi permukaan cetakan
dan ikatan kawat dari lingkungan, sambil memungkinkan
sinyal tekanan untuk ditransmisikan ke diafragma sensor.
(Untuk penggunaan MPX5700D dalam tekanan tinggi, aplikasi siklik,
berkonsultasi dengan pabrik.)
spesifikasi:
| Rentang Tekanan Diferensial(1) Pengukur, Diferensial: MPX5700D Absolut: MPX5700A | POP 0-15— 700-700kPa |
| Tegangan Pasokan (2) | VS 4,75 5,0 5,25 Vdc |
| Arus suplai | Io – 7.0 10 mAdc |
|
Pengukur Offset Tekanan Nol(3), Diferensial: (0 hingga 85 °C) Mutlak (0 hingga 85 ° C) |
Voff 0,088 0,184 0,2 0,313 0,409 Vdc |
| Output Skala Penuh(4) (0 hingga 85 °C) | VFSO 4,587 4,7 4,813 Vdc |
| Rentang Skala Penuh (5) (0 hingga 85 ° C) | VFSS — 4.5 — Vdc |
| Akurasi (6) (0 hingga 85 ° C) | ± 2,5 %VFSS |
