Detail produk:
|
| Tekanan Maksimum (P1 - P2): | Pmax 400 kPa | Suhu Penyimpanan: | Tstg –40° hingga +125° °C |
|---|---|---|---|
| Suhu Operasional: | TA –40° hingga +125° °C | Rentang Tekanan: | POP 15 — 115 kPa |
| Tegangan Pasokan (1): | VS 4,85 5,1 5,35 Vdc | ||
| Menyoroti: | Sensor Tekanan Absolute Mobil |
||
Deskripsi Produk:

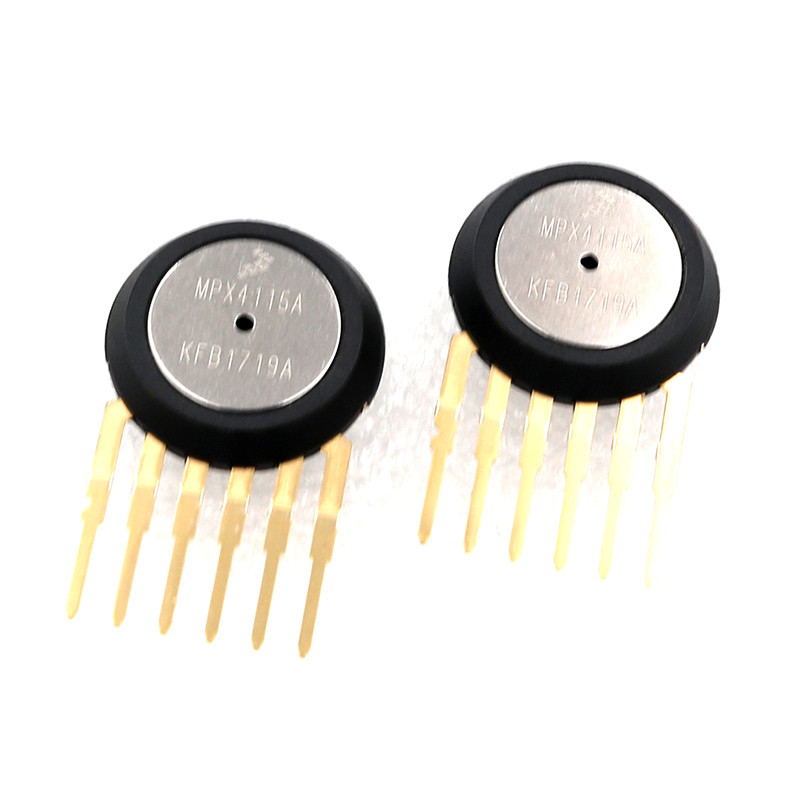

MPX4115A 0-105kpa Otomotif Manifold Sensor Tekanan Mutlak
Fitur:
Sensor seri MPX4115A/MPXA4115A Motorola mengintegrasikan op amp bipolar on-chip
sirkuit dan jaringan resistor film tipis untuk memberikan sinyal dan suhu keluaran tinggi
kompensasi.Faktor bentuk yang kecil dan keandalan integrasi on-chip yang tinggi menjadikan
Sensor tekanan Motorola merupakan pilihan yang logis dan ekonomis untuk perancang sistem.
Transduser piezoresistif seri MPX4115A/MPXA4115A adalah state-of-the-art,
monolitik, sinyal terkondisi, sensor tekanan silikon.Sensor ini menggabungkan tingkat lanjut
teknik micromachining, metalisasi film tipis, dan pemrosesan semikonduktor bipolar untuk
memberikan sinyal output analog tingkat tinggi yang akurat yang sebanding dengan tekanan yang diberikan.
Gambar 1 menunjukkan diagram blok sirkuit internal yang terintegrasi pada tekanan
chip sensor.
1,5% Kesalahan Maksimum lebih dari 0 ° hingga 85 ° C
Sangat cocok untuk Mikroprosesor atau Mikrokontroler–
Sistem Berbasis
Kompensasi Suhu dari –40° hingga +125°C
Elemen Unibody Epoxy Tahan Lama atau Termoplastik
(PPS) Paket Pemasangan Permukaan
Contoh Aplikasi
Altimeter Penerbangan
Kontrol Industri
Kontrol mesin
Stasiun Cuaca dan Perangkat Pelaporan Cuaca
spesifikasi:
| Arus suplai | Io — 7.0 10 mAdc |
|
Offset Tekanan Minimum (2) (0 hingga 85 ° C) @ VS = 5,1 Volt |
Voff 0,135 0,204 0,273 Vdc |
|
Output Skala Penuh(3) (0 hingga 85 °C) @ VS = 5,1 Volt |
VFSO 4,725 4,794 4,863 Vdc |
|
Rentang Skala Penuh(4) (0 hingga 85 °C) @ VS = 5,1 Volt |
VFSS 4,521 4,590 4,659 Vdc |
| Akurasi (5) (0 hingga 85 ° C) | ±1,5 %VFSS |
