Detail produk:
|
| Tegangan Pasokan (2): | VS — 10 16 Vdc | Arus suplai: | Io — 6.0 — mAdc |
|---|---|---|---|
| Rentang Skala Penuh(3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 mV | Kepekaan: | 0,4 — mV/kPa |
| Histeresis Tekanan(5) (0 hingga 100 kPa): | ±0,1 — %VFSS | ||
| Menyoroti: | 14.5Psi sensor tekanan,MPX2100D sensor tekanan |
||
Deskripsi Produk:

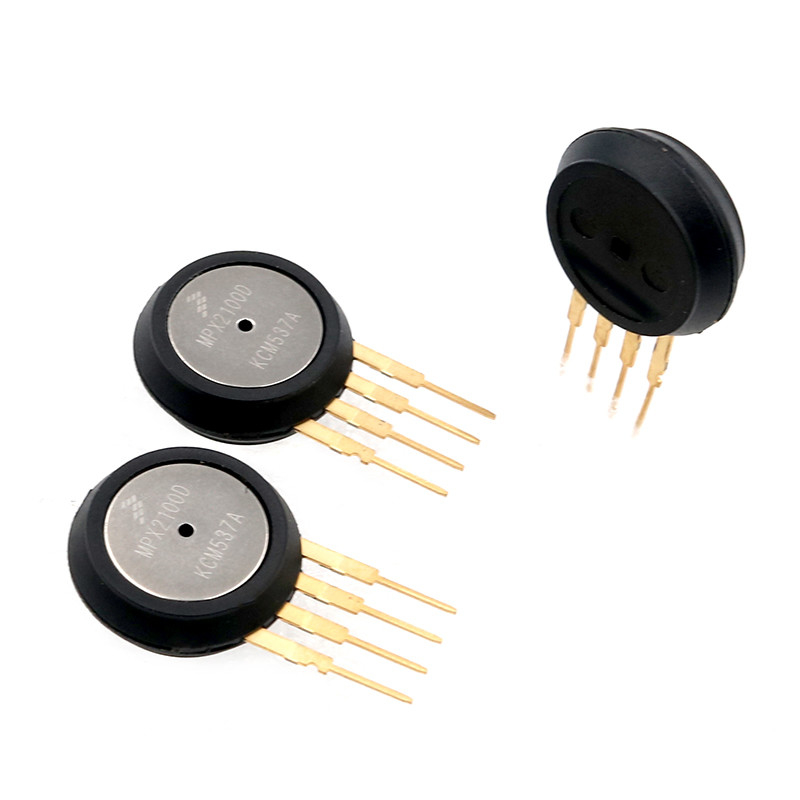

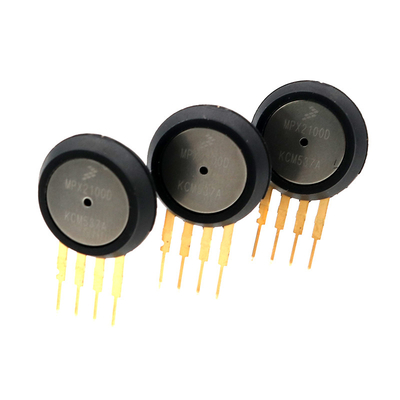

MPX2100D 0-100 kpa (0-14.5PSi) dengan sensor tekanan kompensasi
Fitur:
Perangkat seri MPX2100 adalah sensor tekanan piezoresistif silikon yang menyediakan
output tegangan yang sangat akurat dan linier — berbanding lurus dengan tekanan yang diberikan.
Sensornya adalah diafragma silikon monolitik tunggal dengan pengukur regangan dan film tipis
jaringan resistor terintegrasi on-chip.Chip ini dipangkas laser untuk rentang dan offset yang presisi
kalibrasi dan kompensasi suhu.
Kompensasi Suhu Lebih Dari 0°C hingga +85°C
Pengukur Strain Tegangan Geser Silikon Unik
Opsi Paket Pembawa Chip yang Mudah Digunakan
Tersedia dalam Konfigurasi Absolut, Diferensial, dan Pengukur
Rasiometrik untuk Tegangan Pasokan
±0,25% Linearitas (MPX2100D)
Contoh Aplikasi
Pengontrol Pompa/Motor
Robotika
Indikator Level
Diagnostik Medis
Pengalihan Tekanan
Barometer
Altimeter
Gambar 1 mengilustrasikan diagram blok sirkuit internal pada stand-alone
chip sensor tekanan.
Spesifikasi:
| Tekanan berlebih(8) (P1 > P2) | Pmax 200 kPa |
| Tekanan Ledakan(8) (P1 > P2) | Burst 1000 kPa |
| Suhu Penyimpanan | Tstg –40 hingga +125 °C |
| Suhu Operasional | TA –40 hingga +125 °C |
| Rentang Tekanan(1) | POP 0 — 100 kPa |
