Detail produk:
|
| Rentang Skala Penuh(3): | VFSS 45 60 90 mV | Mengimbangi(4): | Voff 0 20 35 mV |
|---|---|---|---|
| Kepekaan: | 1.2 — mV/kPa | Linearitas (5): | –0.6 — 0.4 %VFSS |
| Histeresis Tekanan(5) (0 hingga 50 kPa): | ± 0,1 — %VFSS | ||
| Menyoroti: | MPX53D Sensor Tekanan Silikon |
||
Deskripsi Produk:

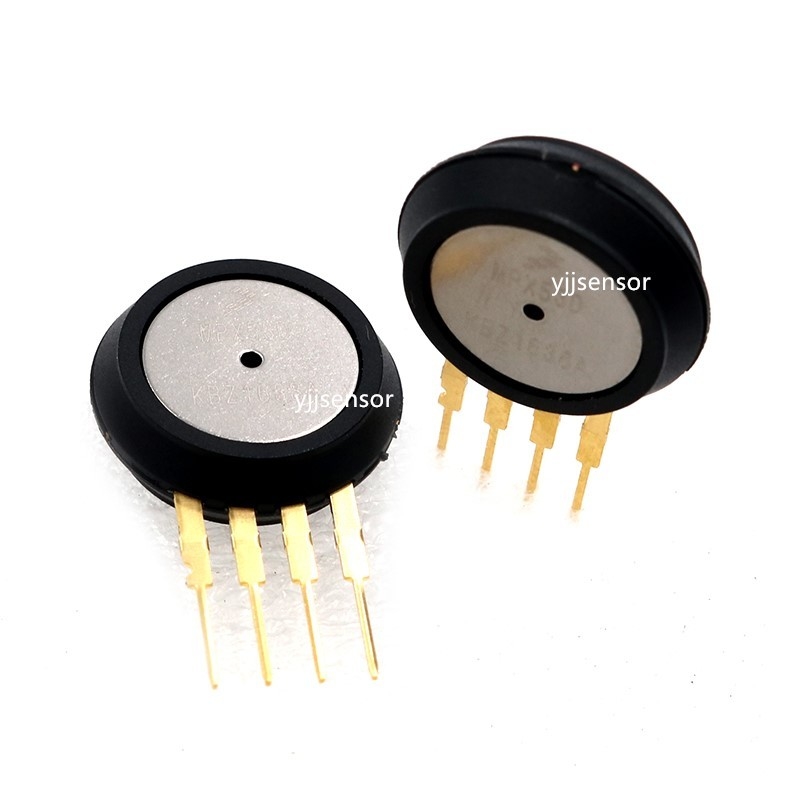

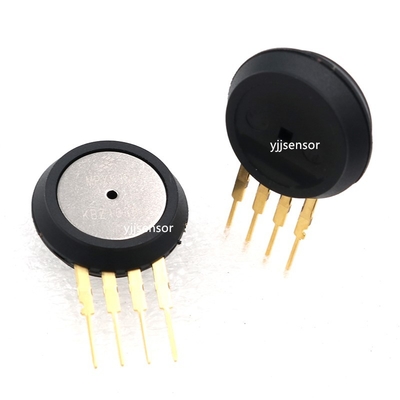

MPX53D 0-50 Kpa (0-7.25PSi) Sensor Tekanan Silikon Tanpa Kompensasi
Fitur:
Sensor tekanan piezoresistif silikon MPX53 memberikan hasil yang sangat akurat dan linier
output tegangan — berbanding lurus dengan tekanan yang diberikan.Standar ini, biaya rendah,
sensor tanpa kompensasi memungkinkan produsen untuk merancang dan menambahkan eksternal mereka sendiri
kompensasi suhu dan jaringan pengkondisi sinyal.Teknik kompensasi
disederhanakan karena prediktabilitas pengukur regangan elemen tunggal Motorola
rancangan.
Biaya rendah
Desain Pengukur Strain Tegangan Geser Silikon yang dipatenkan
Rasiometrik untuk Tegangan Pasokan
Opsi Paket Pembawa Chip yang Mudah Digunakan
Rentang 60 mV (Tip)
Opsi Diferensial dan Pengukur
Contoh Aplikasi
Kontrol Gerakan Udara
Sistem Kontrol Lingkungan
Indikator Level
Deteksi kebocoran
Instrumentasi Medis
Kontrol Industri
Sistem Kontrol Pneumatik
Robotika
Gambar 1 menunjukkan skema sirkuit internal
pada chip sensor tekanan yang berdiri sendiri.
spesifikasi:
| Tekanan berlebih(8) (P1 > P2) | Pmax 200 kPa |
| Tekanan Ledakan(8) (P1 > P2) | Burst 500 kPa |
| Suhu Penyimpanan | Tstg –40 hingga +125 °C |
| Suhu Operasional | TA –40 hingga +125 °C |
| Rentang Tekanan(1) | POP 0 — 50 kPa |
| Tegangan Pasokan (2) | VS — 3.0 6.0 Vdc |
| Arus suplai | Io — 6.0 — mAdc |
