Detail produk:
|
| Pengulangan & histeresis: | ± 0,15 | Waktu reaksi: | 10ms |
|---|---|---|---|
| Impedansi masukan: | 5.0K | Impedansi keluaran: | 5.0K |
| Beratnya: | 2G | ||
| Menyoroti: | 24PCAFA6G sensor tekanan,Sensor tekanan diferensial,22/24/26PC Sensor Tekanan |
||
Deskripsi Produk:

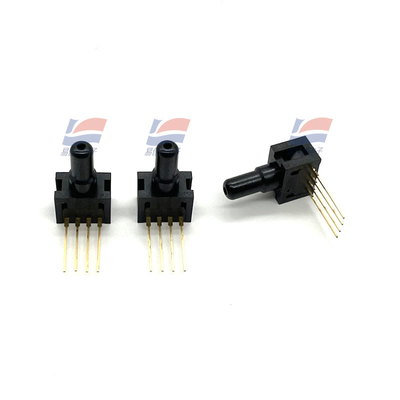

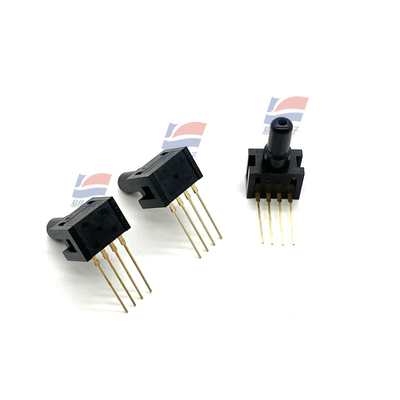

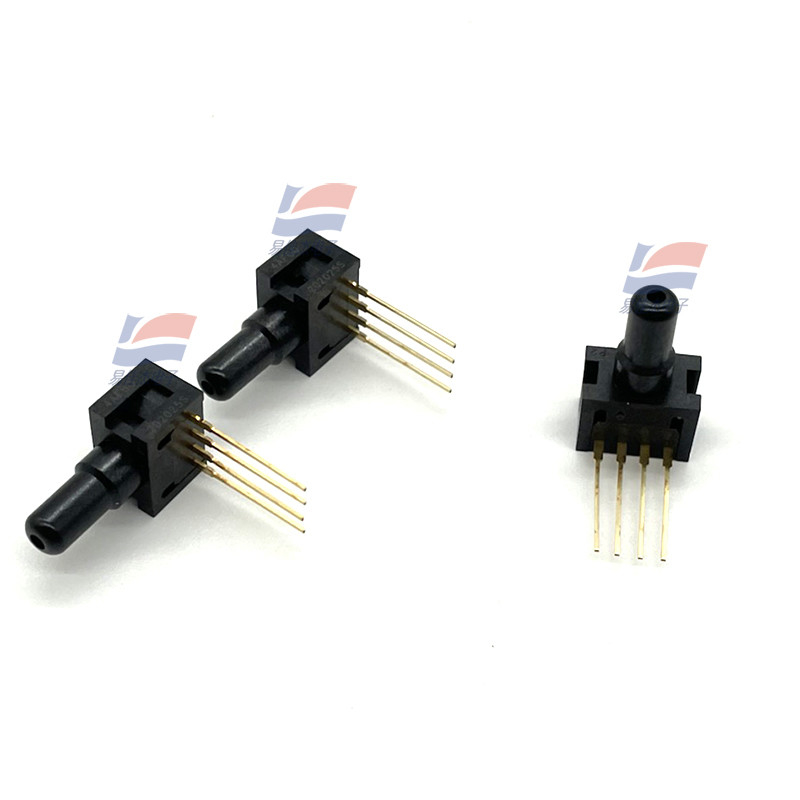

Sensor Tekanan 24PCAFA6G 22/24/26PC Series Meter Dan Diferensial
Fitur:
SENSOR PENGUKURAN
Tekanan diterapkan ke port P2.Ventilasi Port P1 ke tekanan sekitar
Dimensi Pemasangan (untuk referensi saja)
Pemutusan 1 x 4 (Gaya 1), Port Lurus (Gaya A)
Pin 1 berlekuk, dan ditampilkan di sebelah kanan paket.Pin 2 di sebelah Pin 1, dll.
SIRKUIT SERI 20PC - CATATAN
1. Angka yang dilingkari mengacu pada Sensor
Terminal (pin antarmuka).
2. VO meningkat dengan perubahan tekanan.
3. VO J V2 - V4
4. Pin 1 ditunjuk dengan takik.
Penunjukan Pin
Pin 1J Vs (+)
Pin 2 J Keluaran (+)
Pin 3 J Ground (-)
Pin 4 J Keluaran (-)
spesifikasi:
| Sumber Daya listrik | 10-12VDC |
| Offset nol | -30- +30 mV |
| Penyimpangan nol, 0-25 C, 25-50 C | ±2,0 mV |
| Linearitas, P2 & gt;P1, jalur pas terbaik | ±0,25 -±10% skala penuh |
| sensitivitas hangat,25 C hingga 0˚C,25 C hingga 50˚C | ±5.0 skala penuh |
