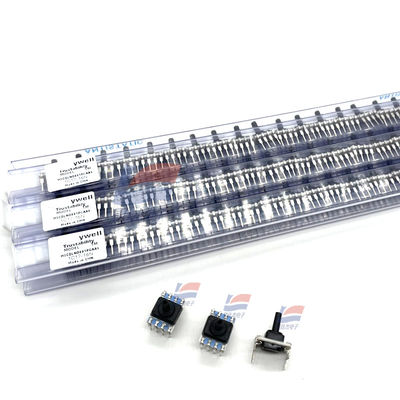

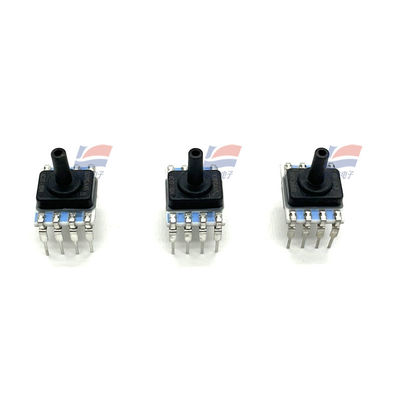

HSCDLND001PGAA5 Sensor Tekanan Pengukur Substrat Keramik Alumina 1psi Keluaran I2C SPI

Deskripsi Produk:

HSCDLND001PGAA5 Sensor Tekanan Pengukur Substrat Keramik Alumina 1psi

Fitur:

Kompensasi sensor tekanan onboard TruStability™ seri HSC. TEB (total error band): ±1% FSS hingga ±3% FSS. (tekanan diferensial, tekanan pengukur), rendah (tekanan absolut, tekanan diferensial, tekanan pengukur). Keluaran digital atau analog. DIP, SIP, SMT

Rentang tekanan

±1.6 mbar hingga ±10 bar, ±160 Pa hingga ±1 MPa, ±0.5 inH20 hingga ±150 psi

Seri Silicon Ceramic (HSC) adalah sensor tekanan silikon piezoresistif yang menyediakan keluaran analog atau digital proporsional untuk memberikan pembacaan tekanan di seluruh rentang tekanan skala penuh dan rentang suhu. Seri HSC dapat melakukan kalibrasi dan kompensasi suhu untuk posisi nol sensor, sensitivitas, koefisien suhu, dan nonlinieritas menggunakan sirkuit terpadu (ASIC) pada papan sirkuit. Keluaran analog dan digital yang dikalibrasi diperbarui pada laju sekitar 1 kHz dan 2 kHz, masing-masing.

Seri HSC dikalibrasi dalam rentang suhu 0°C hingga 50°C [32°F hingga 122°F]. Sensor ini memiliki catu daya tunggal 3.3Vdc atau 5.0Vdc.

Sensor ini dapat mengukur tekanan absolut, pengukur, atau diferensial. Sensor tekanan absolut menggunakan tekanan vakum sebagai nilai referensi internal, dan nilai keluarannya sebanding dengan tekanan absolut. Sensor tekanan pengukur mengambil tekanan atmosfer sebagai referensi dan memberikan nilai keluaran yang sebanding dengan perbedaan tekanan atmosfer. Sensor tekanan diferensial dapat mengukur tekanan antara dua port tekanan.

Sensor tekanan TruStability® dirancang untuk bekerja dengan gas non-korosif dan non-ionik, seperti udara dan gas kering lainnya. Banyak pilihan memperluas kinerja sensor ini ke rentang tekanan yang lebih tinggi dari 40 mbar, 4 kPa, dan 20 inH2O.

Spesifikasi:
