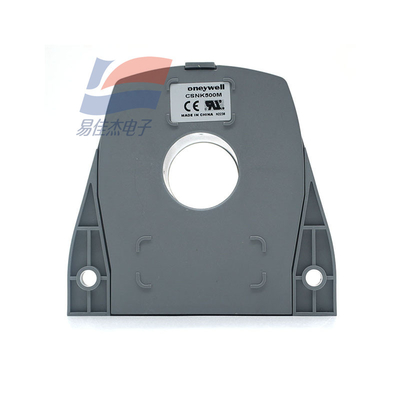

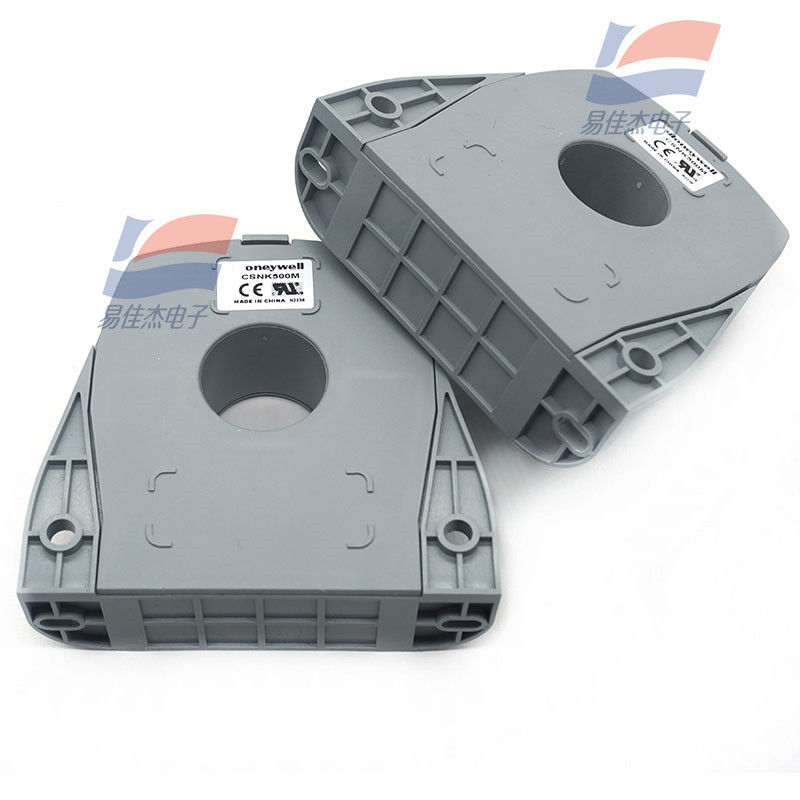

CSNK500M Board Mount Current Sensors Closed Loop Electronic Measurement Detectors

Sensor Arus Mount Papan CSNK500M Sirkuit Tertutup Pengukuran Elektronik Mendeteksi

Fitur:

Sensor arus loop tertutup CSNK500M berdasarkan prinsip kompensasi magnetik. Tepi listrik antara rangkaian primer dan sekunder dapat mengukur arus DC, AC, dan pulsa.

1. Parameter listrik

Arus terukur: 500A.t rms (terukur)

Rentang pengukuran: 0~±1200A.t (arus kontinu)

: 0~±127**.t (arus puncak AC)

Ukur resistansi (pada 70°C): Rm min Rm max

Dengan ±15V, pada ±500A.t Maks: 0ohm 75ohm

pada ±1000A.t Maks: 0ohm 10ohm

Dengan ±18V, pada ±500A.t Maks: 0ohm 100ohm

pada ±127**.t Maks: 0ohm 5ohm

Arus keluaran analog (pada 500A): 100mA

Rasio lilitan: 1/5000

** * (25°C): lebih baik dari ±0.50%ln

Tegangan suplai: ±15~18VDC (±5%)

Tepi primer sekunder: 6KVrms/50KHz/ 1 menit

2. Parameter seks-dinamis

Arus offset nol (25°C): lebih baik dari ±0.20mA

Hanyutan suhu arus ketidakseimbangan (0~70°C): lebih baik dari ±0.30mA

Linearitas: lebih baik dari ±0.10%

Waktu respons: Lebih baik dari 1μs

Lebar pita: DC~100 KHz

dl/dT mengikuti: Lebih baik dari 100A/μs

3. Indikator teknis

Rentang suhu pengoperasian: -40~85°C

Rentang suhu penyimpanan: -40~90°C

Arus konsumsi daya: 20mA ditambah arus keluaran

Resistansi internal sekunder (+70°C): 50Ω

Rumah sensor: rumah plastik dengan tepi

Bentuk pemasangan: konektor 4-pin

Spesifikasi:
