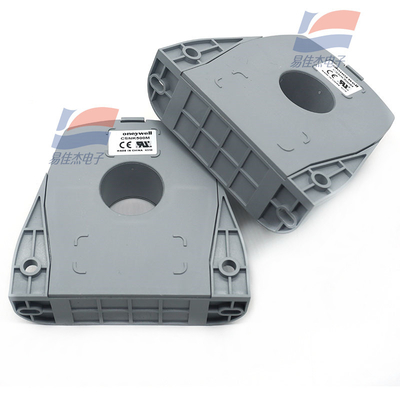

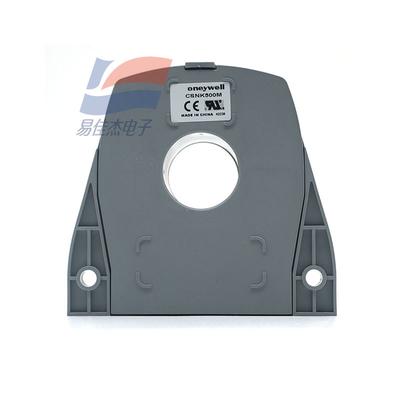

Alat Ukur Elektronik CSNK500M Mendeteksi ±1200A Sensor Arus Loop Tertutup

Fitur:

CSNK500M sensor arus loop tertutup berdasarkan prinsip kompensasi magnetik.Tepi listrik antara sirkuit primer dan sekunder dapat mengukur arus DC, AC, dan pulsa.

1. Parameter kelistrikan

Nilai saat ini: 500A.t rms (nilai)

Rentang pengukuran: 0~±1200A.t (arus kontinu)

: 0~±127**.t(Arus puncak AC)

Ukur resistansi (pada 70°C): Rm min Rm maks

Dengan ± 15V, pada ± 500A.t Maks: 0ohm 75ohm

pada ± 1000A.t Maks: 0ohm 10ohm

Dengan ± 18V, pada ± 500A.t Maks: 0ohm 100ohm

pada±127**.t Maks: 0ohm 5ohm

Arus keluaran analog (pada 500A): 100mA

Rasio belokan: 1/5000

** * (25°C) : lebih baik dari ±0.50%ln

Tegangan suplai: ±15~18VDC(±5%)

Tepi sekunder primer: 6KVrms/50KHz/ 1 mnt

2. Parameter dinamika seks

Arus offset nol (25°C): lebih baik dari ±0,20mA

Penyimpangan suhu saat ini tidak seimbang (0~70°C): lebih baik dari ±0,30mA

Linearitas: lebih baik dari ±0,10%

Waktu respons: Lebih baik dari 1μs

Lebar pita: DC~100 KHz

dl/dT berikut: Lebih baik dari 100A/μs

3. Indikator teknis

Kisaran suhu pengoperasian: -40~85°C

Kisaran suhu penyimpanan: -40~90°C

Konsumsi daya saat ini: 20mA ditambah arus keluaran

Resistensi internal sekunder (+70°C): 50Ω

Perumahan sensor: perumahan plastik dengan tepi

Bentuk instalasi: konektor 4-pin
