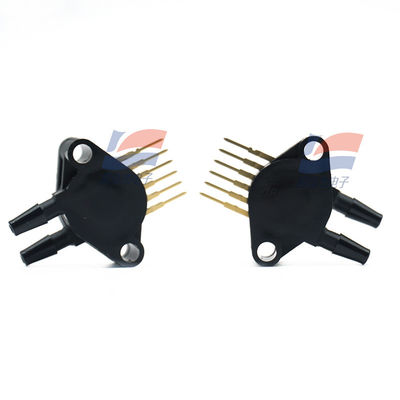

Sensor Tekanan Diferensial YJJ MPX5700DP 0–700kPa untuk Otomasi Industri

Deskripsi Produk:

Sensor Tekanan Diferensial YJJ MPX5700DP 0–700kPa untuk Otomasi Industri

Fitur:

Sensor tekanan diferensial dual-port, catu daya 5V, terkompensasi pada chip, rentang 0–700 kPa, output tegangan analog (0,2–4,7 V), kompensasi dan kalibrasi suhu bawaan, cocok untuk skenario pengukuran tekanan diferensial / tekanan pengukur / tekanan absolut medium-tinggi.

Tabel parameter utama (gambaran umum)

Item parameter Nilai tipikal / Batas Penjelasan

Jenis tekanan Tekanan diferensial / Tekanan pengukur / Tekanan absolut (berbagai konfigurasi

seri yang sama) Port ganda, mampu mengukur perbedaan tekanan di kedua ujung atau tekanan pengukur ujung tunggal. Semikonduktor

Rentang 0–700 kPa (0–101,5 psi) Pengukuran tekanan medium-tinggi, mencakup skenario industri / otomotif

Catu daya 4,75–5,25 VDC (tipikal 5 V) Output proporsional, dicocokkan secara linier dengan catu daya

Rentang output 0,20–4,70 V 0 kPa sesuai dengan 0,2 V, 700 kPa sesuai dengan 4,7 V

Sensitivitas 6,4 mV/kPa Konversi linier yang nyaman

Akurasi / Linearitas ±2,5 %FS Kompensasi pada chip, tidak memerlukan pemrosesan drift suhu tambahan

Waktu respons 1 ms (10%–90%) Respons dinamis cepat

Suhu operasi -40 hingga +125 °C Rentang suhu lebar cocok untuk aplikasi industri / otomotif / luar ruangan

Tekanan berlebih / Pecah 2800 kPa (406 psi) / 3500 kPa Tahan terhadap penyalahgunaan dan guncangan mekanis

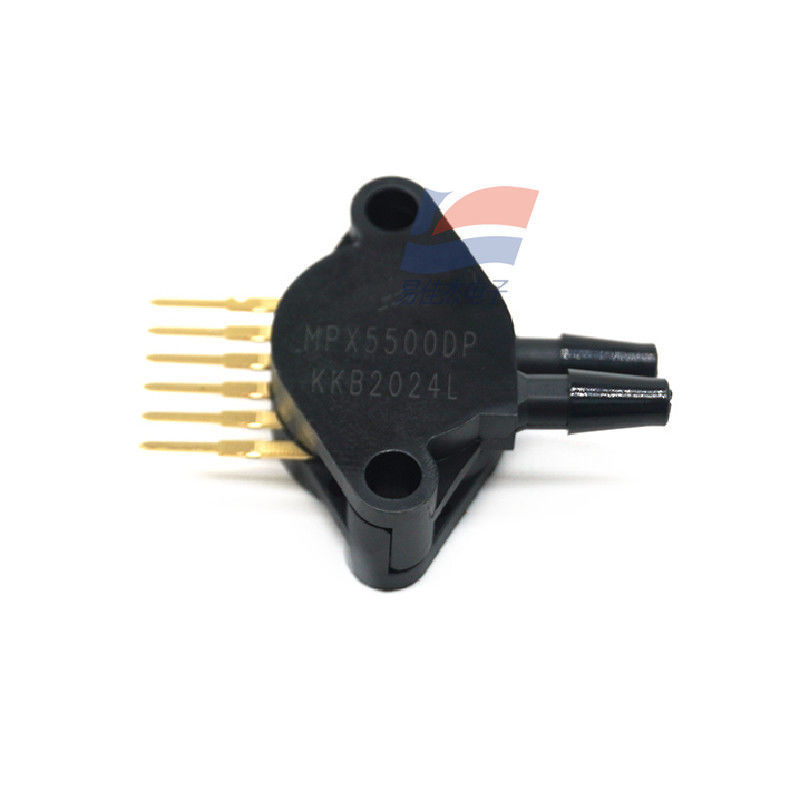

Paket SIP 6-pin (pemasangan melalui lubang) Port kait terbalik ganda, mudah untuk koneksi tekanan

Arus operasi ≤10 mA Konsumsi daya sedang

Prinsip dan karakteristik

Menggunakan pengukur regangan geser silikon MEMS resistif, deformasi diafragma mengubah resistansi jembatan, dan outputnya secara linier sesuai dengan tekanan. Semikonduktor.

Kondisi sinyal pada chip, kompensasi suhu, dan kalibrasi, integrasi tinggi, output langsung sinyal analog yang dapat digunakan, mengurangi biaya desain sistem.

Mendukung tiga mode pengukuran tekanan diferensial, tekanan pengukur, dan tekanan absolut (model berbeda dalam seri yang sama), cocok untuk berbagai persyaratan aplikasi. Semikonduktor. Tujuan utama

Otomasi Industri: Pemantauan Tekanan Sistem Hidrolik/Udara, Deteksi Perbedaan Tekanan Pipa, Diagnosis Kebocoran, Kontrol Tekanan Udara HVAC, Interlock Keamanan Proses.

Elektronik Otomotif: Tekanan Intake Mesin, Sistem Rem, Pemantauan Tekanan Ban, Tekanan Oli Transmisi, Deteksi Tekanan Perlakuan Pasca-Knalpot.

Peralatan Medis: Tekanan Saluran Udara Ventilator, Drainase Tekanan Negatif, Kontrol Tekanan Pompa Infus, Modul Perbedaan Tekanan Monitor.

Mesin Konstruksi dan Keamanan: Pemantauan Tekanan Excavator / Crane Hidrolik, Tekanan Air Sistem Pemadam Kebakaran, Alarm Kebocoran dan Pengukuran Level Cairan.

Tips Pemilihan dan Penggunaan

Seri yang sama dengan MPX10DP (0–10 kPa), dengan perbedaan rentang yang signifikan. Harap pilih berdasarkan rentang tekanan aktual.

Catu daya langsung sistem 5V, output terhubung langsung ke ADC MCU, tidak perlu kondisi sinyal yang kompleks.

Perhatikan arah saat menggunakan pemantauan tekanan port ganda. Perbedaan tekanan terbalik dapat memengaruhi akurasi pengukuran; hindari pemasangan di mana port mengalami deformasi gaya.

Akurasi masih memenuhi ±2,5% FS di bawah rentang suhu yang lebar, cocok untuk aplikasi industri dan otomotif.
