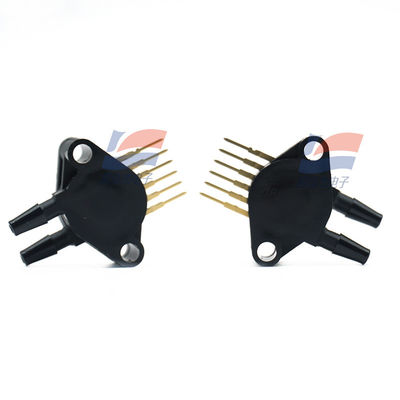

Sensor Tekanan Diferensial YJJ MPX10DP 10KPA Dual-Port Tidak Terkompensasi

Deskripsi Produk:

YJJ MPX10DP Sensor Tekanan Diferensial Dual-Port Tanpa Kompensasi

Fitur:

Sensor tekanan diferensial dual-port, tanpa kompensasi, rentang 0–10 kPa, output tegangan analog, kompatibel dengan catu daya 3.0–6.0 V, cocok untuk skenario pengukuran mikro-tekanan, tekanan diferensial, dan level cairan/aliran.

Tabel parameter utama (gambaran umum)

Item parameter Nilai tipikal / Batas Penjelasan

Tipe tekanan Tekanan diferensial Dua port, mengukur perbedaan tekanan antara dua ujung

Rentang 0–10 kPa (0–1.45 psi) Pengukuran mikro-tekanan

Catu daya 3.0–6.0 VDC Output rasio

Output skala penuh (VFSS) Tipikal 35 mV (20–50 mV) Proporsional linier terhadap tekanan

Sensitivitas 3.5 mV/kPa Konversi yang nyaman

Linearitas ±1.0 %VFSS Dasar akurasi keseluruhan

Waktu respons 1.0 ms (10%–90%) Respons dinamis cepat

Suhu operasi -40 hingga +125 ℃ Rentang suhu lebar cocok untuk industri / medis

Perlindungan tekanan berlebih 75 kPa; Pecah 100 kPa Ketahanan terhadap penyalahgunaan

Impedansi output 750–1250 Ω Mudah dicocokkan dengan ADC / penguat operasional

Paket 4-pin through-hole (Case 344C) Port radial ganda, outlet sisi yang sama

Prinsip dan karakteristik

Sensor tegangan geser silikon MEMS tipe pengukur regangan, deformasi diafragma mengubah resistansi jembatan, output tegangan berbanding terbalik dengan perbedaan tekanan.

Tidak ada kompensasi suhu / kalibrasi internal, memerlukan kompensasi sirkuit eksternal, nyaman untuk menyesuaikan akurasi dan penyimpangan suhu.

Output rasio: Output diskalakan secara proporsional ketika catu daya berubah, cocok untuk sistem 3.3 V/5 V. Tujuan utama

Medis: Tekanan saluran napas ventilator, drainase tekanan negatif, pemantauan deteksi perbedaan tekanan.

Industri: Volume udara / perbedaan tekanan ventilasi dan pendingin udara, deteksi kebocoran, kontrol proses, sistem pneumatik.

Robotika / Otomasi: Tekanan silinder udara, indikasi level cairan, pengukuran aliran.

Konsumen / Lingkungan: Level air mesin cuci, sistem kontrol lingkungan, lokasi kebocoran.

Tips pemilihan dan penggunaan

Tanpa kompensasi, diperlukan kompensasi suhu eksternal dan pengkondisian sinyal. ADC 16-bit dapat meningkatkan resolusi.

Port ganda perlu dihubungkan dengan benar untuk tekanan. Hindari pengukuran abnormal yang disebabkan oleh perbedaan tekanan terbalik.

Pilih 3.3 V atau 5 V sesuai dengan catu daya sistem. Kalibrasi titik nol / skala penuh sesuai dengan persyaratan rentang dan akurasi.

Spesifikasi:
