YJJ R2868 Jendela sisi jenis sinar UV memasuki UV dan detektor api dari sisi bohlam R9454

YJJ R2868 C10807-01 Metal Photoelectric Effect and Gas Multiplication Effect UVTRON Ultraviolet On/Off Detector Flame Sensor Demonstration Version

Fitur:

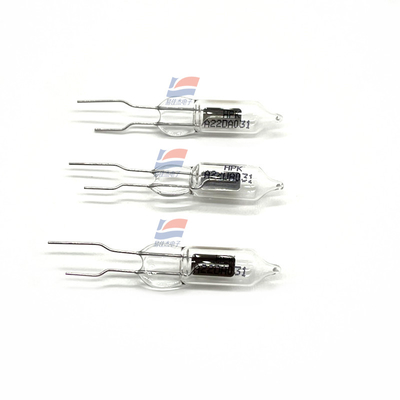

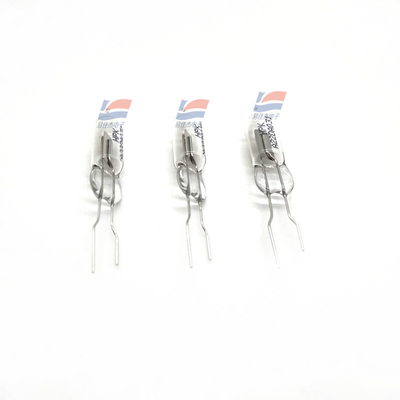

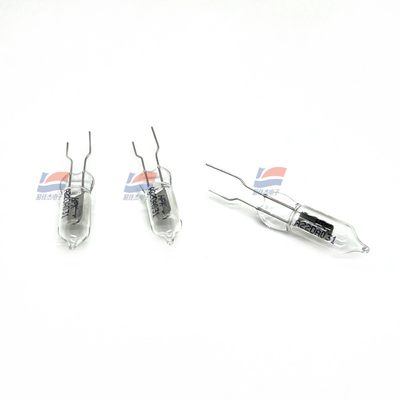

R2868 adalah detektor on/off ultraviolet UVTRON yang memanfaatkan efek fotolistrik logam dan efek multiplikasi gas. Memiliki rentang sensitivitas spektral sempit 185 nm hingga 260 nm dan sama sekali tidak sensitif terhadap cahaya tampak. Berbeda dengan detektor semikonduktor, detektor ini tidak memerlukan filter pemotong cahaya tampak, sehingga sangat nyaman digunakan.

Parameter Rinci

Karakteristik sensitivitas spektral (pendek) 185 nm

Karakteristik sensitivitas spektral (panjang) 260 nm

Bahan elektroda Ni

Berat 1,5 g

[Peringkat Maksimum] Tegangan catu daya (DC) 400 V

[Peringkat Maksimum] Arus lucutan rata-rata 1 mA

[Peringkat Maksimum] Arus puncak 30 mA

[Peringkat Maksimum] Rentang suhu operasi -40 hingga +125 °C

Tegangan awal lucutan (DC) 280 V

Tegangan penahan lucutan (DC) 240 V

Nilai sensitivitas tipikal 5000 min-1

Nilai latar belakang maksimum 10 min-1

[Parameter Operasi yang Direkomendasikan] Tegangan catu daya (DC) 325 ± 25 V

[Parameter Operasi yang Direkomendasikan] Arus lucutan rata-rata 0,3 mA

[Parameter Operasi yang Direkomendasikan] Waktu pemadaman terpendek 2 ms

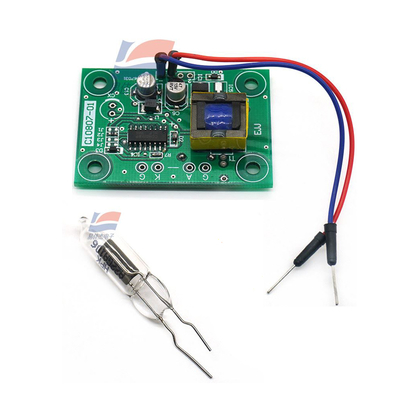

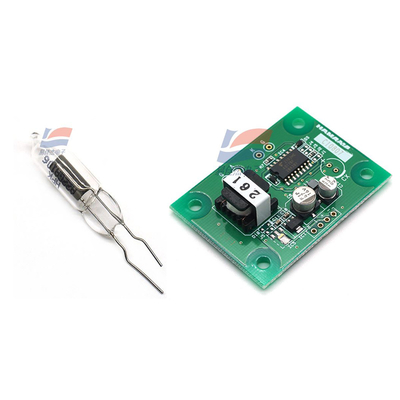

Seri C10807-01 dikembangkan khusus untuk sirkuit penggerak UVTRON. Dengan menggunakan papan sirkuit cetak dua sisi, kami telah mengurangi area menjadi setengah dari sirkuit penggerak tradisional. Karena catu daya tegangan tinggi dan prosesor sinyal dipasang pada papan sirkuit yang sama, C10807 hanya perlu menghubungkan satu UVTRON dan menyediakan tegangan arus searah rendah untuk beroperasi sebagai sensor ultraviolet yang sangat sensitif. Sirkuit pemrosesan sinyal dapat menghilangkan lucutan latar belakang yang mungkin terjadi pada sensor ultraviolet karena cahaya eksitasi alami (sinar kosmik, ultraviolet matahari, dll.), sehingga meminimalkan deteksi palsu sejauh mungkin. Oleh karena itu, sinyal keluaran C10807 tidak memerlukan pemfilteran tambahan dan dapat digunakan secara langsung. Ketika dikombinasikan dengan "UVTRON R9533R2868" yang sangat sensitif (dijual terpisah) sebagai detektor api, ia dapat mendeteksi api dari pemantik api (panjang api 25 mm) dari jarak hingga 5 meter. Sensitivitasnya cukup untuk mendeteksi api seperti itu.

Spesifikasi:
