Detail produk:
|
| Linearitas: | Linier hingga 2000ppm | Pengulangan: | <± 2 CO setara |
|---|---|---|---|
| Resistor Beban yang Direkomendasikan: | 10 Ohm | Resolusi (bergantung pada elektronik): | <0,5 ppm khas |
| Kisaran suhu: | -30°C Hingga +50°C | Rentang Tekanan: | 800 hingga 1200 mbar |
| Kisaran Kelembaban Pengoperasian: | 15% hingga 90% RH | ||
| Menyoroti: | sensor gas karbon monoksida umur panjang,Sensor gas karbon monoksida bervolume kecil |
||
Deskripsi produk:

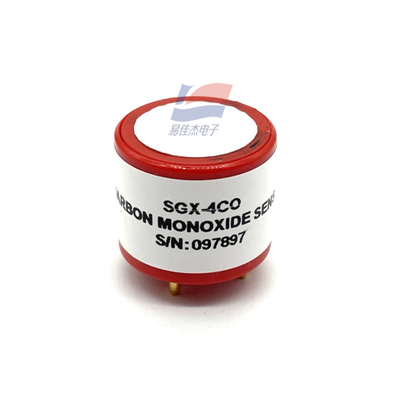

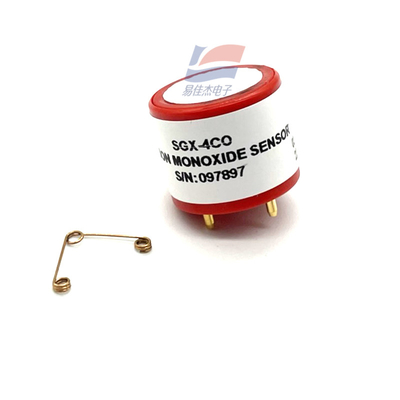

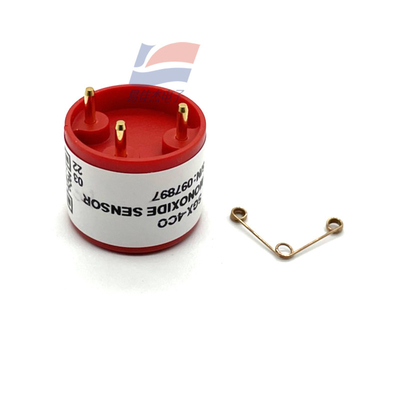

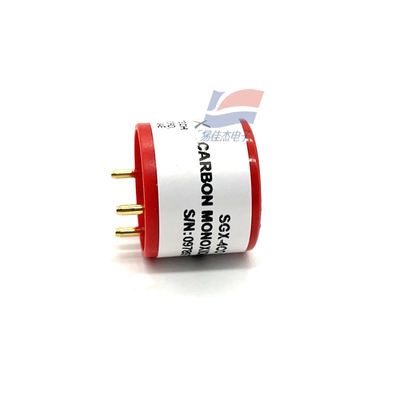

SGX-4CO kecil volume panjang hidup sensor gas karbon monoksida digunakan untuk konsumen detektor gas asap
Fitur:
SGX mengkhususkan diri dalam pengembangan dan produksi sensor kualitas udara, SGX-4CO adalah sensor gas karbon monoksida berukuran kecil dan tahan lama yang cocok untuk aplikasi detektor gas asap konsumen.
Sensor gas elektrokimia perlu memberikan bias yang stabil antara elektroda Sensing dan elektroda Referensi.Jadi bias umumnya stabil dengan mengontrol elektroda Counter dengan op ampSensor adalah output arus, meskipun ukuran arus proporsional dengan konsentrasi gas tetapi nilainya sangat kecil,jadi penguat resistansi saling diperlukan untuk memberikan amplifikasi arus dan mengubah tegangan ke MCU dan unit pemrosesan lainnya. sirkuit amplifier sering juga perlu mencapai nol pengaturan dan waktu pembesaran,dan output tegangan yang mewakili konsentrasi gas juga perlu mengumpulkan informasi suhu dan tekanan untuk mengkompensasi.
SGX-4CO memiliki tegangan bias Vref 0, dan op amp U1.2 mengontrol elektroda Counter untuk menjaga bias konstan pada 0.Rentang 10 ohm R2 dan kapasitansi setara di dalam sensor membentuk sirkuit osilasi RC untuk meningkatkan waktu respons sensor. R3 penguatan kontrol resistansi, sensitivitas arus SGX-4CO adalah 30nA / ppm, sehingga sensitivitas output sirkuit adalah 25K * 30nA / ppm = 0,75mV / ppm,perhatikan sensitivitas output dikalikan dengan rentang pengukuran maksimum 500ppm tidak dapat melebihi 1.3V, jika tidak output tidak dapat mencakup seluruh rentang pengukuran.
Sspesifikasi:
| Jangkauan | 0 2000 ppm |
| Sinyal output | 70 ± 20nA / ppm |
| Jangkauan dasar yang khas | ±2 ppm CO setara |
| Kapasitas Filter | > 20 000 ppm Jam |
| T90 Waktu respons | < 30 detik |
| Pengecatan Maksimal | 5000 ppm |
