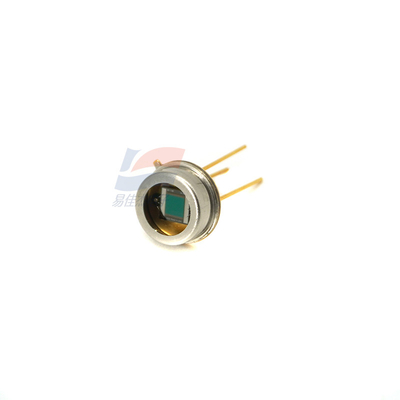

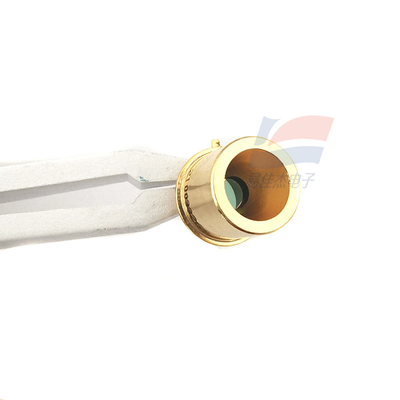

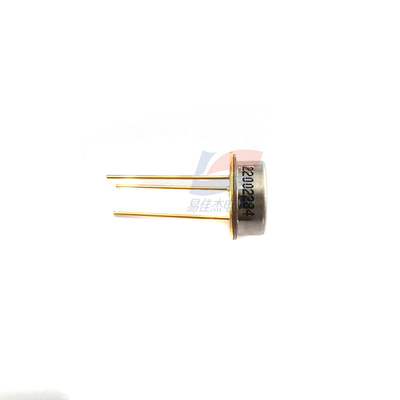

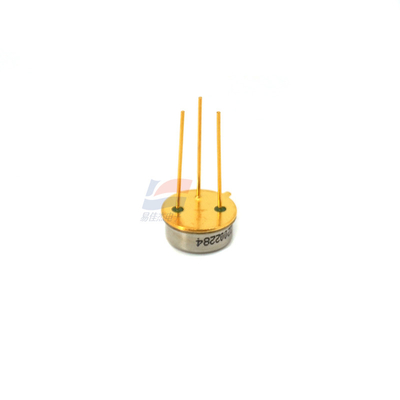

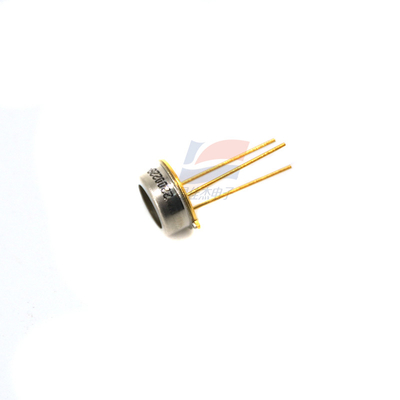

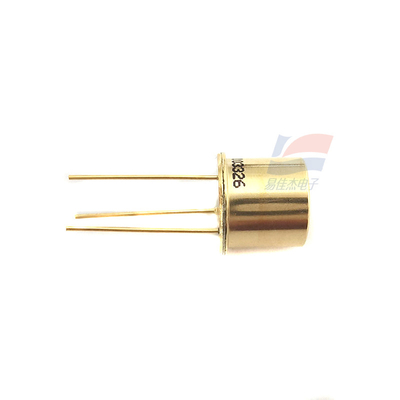

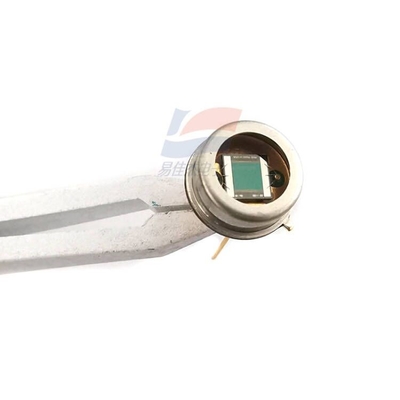

YJJ JSIR 350-4 MEMS Sumber Cahaya InfraMerah Pemancar InfraMerah Untuk Pengukuran Gas NDIR

Deskripsi Produk:

JSIR 350-4 MEMS Sumber Cahaya InfraMerah Pemancar InfraMerah Untuk Pengukuran Gas NDIR

Fitur:

Emitter inframerah, dengan 4 chip pada konektor TO8, digunakan untuk mengukur gas dengan konsentrasi rendah atau karakteristik penyerapan rendah.Versi dengan reflektor tanpa jendela dalam standar TO8 rumah juga cocok untuk jarak pengukuran panjang dari 30 cm. Pendamping pemancar filamen berbasis MEMS ini memiliki umur yang jauh lebih lama dan kurang drift.

Berbeda dengan sumber inframerah filamen, emiter Quad JSIR 350 dimodulasi/dipulsa dan tidak memerlukan chopper tambahan.

Diafragma karbon nanoamorf berkinerja tinggi dapat mencapai suhu diafragma hingga 850 °C untuk output radiasi yang stabil jangka panjang.JSIR 350 Quad IR pemancar sangat ideal untuk berbagai aplikasi analisis gas di industri aerospace dan aplikasi menuntut lainnya.

Pencahayaan IR dapat digunakan dengan detektor termopile MTS atau detektor pyro MPS.Kombinasi dengan detektor IR Micro-Hybrid memastikan kinerja yang lebih baik saat menganalisis konsentrasi gas dan memastikan hasil pengukuran yang akurat.

Karakteristik kinerja

Emisivitas luas 2-15 μm

Suhu membran hingga 850 °C

Kekuatan radiasi yang tinggi

Frekuensi modulasi tinggi

Kehidupan panjang (keandalan karena stabilitas membran yang tinggi)

Teknologi HermeSEAL tersedia

Parameter teknis Buka / jendela N2 Unit
Rentang output spektral 2... 15 μm
Area aktif 2,2 x 2,2 mm2
Tahan panas 1 40 ± 20 Ω
Koefisien suhu 2 tip. 500 ppm/K
Konstan waktu 0-63 % rata-rata 12,5 ms
Konsumsi daya nominal 3 650 mW
Tegangan operasi 4 tipe 4.9 V
Listrik operasi 4 tipe 132 mA
Mode mengemudi yang direkomendasikan Mode daya
Suhu area aktif 1,5,6 610 ± 30 °C
Jendela
Tersedia: Sapphire, BaF2, CaF2, Si ARC, lainnya
permintaan
Perumahan TO39
Perkiraan umur 7,8 > 5 000 jam pada 740 °C
> 100 000 jam pada 610 °C
Nilai maksimal mutlak
Daya masuk 3,5 1 200 mW
Suhu rumah 8 185 tanpa jendela,
85 °C dengan jendela
Suhu area aktif 850 °C
