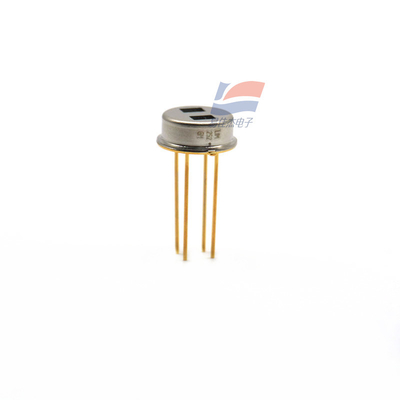

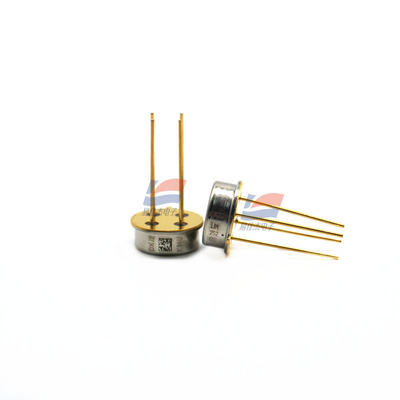

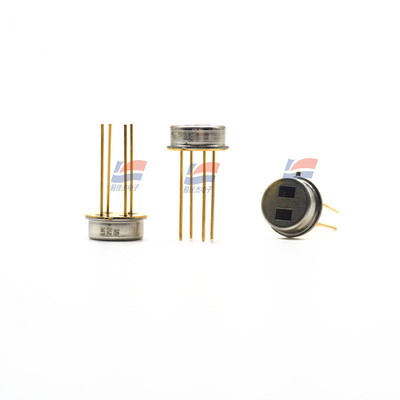

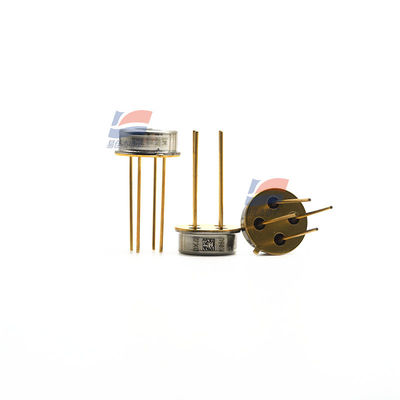

YJJ LIM-252 Infrared Sensor Standard Detector Voltage Mode Junction FET Untuk Detektor Pyroelectric

Deskripsi Produk:

LIM-252 Infrared Sensor Standard Detector Voltage Mode Junction FET Untuk Detektor Pyroelectric

Fitur:

saluran tunggal; TO39 housing; ukuran chip menengah; Micro rendah; JFET; mode tegangan;

Ukuran aperture nom □ 5,0 mm Ukuran elemen / jenis nom 2.0 × 2.0 mm2 lithium-tantalat dengan lapisan hitam Konstan waktu termal tipe 150 ms Konstan waktu listrik tipe 5 s Polaritas nom Sinyal positif dengan perubahan fluks IR positif Responsivitas tegangan (rms) {500 K, 10 Hz, 25 °C, tanpa filter/jendela} min 340 V/W kepadatan suara (rms) {10 Hz, BW 1 Hz, 25 °C} max 150 nV/√Hz Deteksi {500 K, 10 Hz, BW 1 Hz, 25 °C, tanpa filter/jendela} tipe 6.0E+08 cm√Hz/W Respon percepatan {5 ... 200 Hz} tipe 2 μV/g; g = 9,81 m/s2 Tegangan Offset {Opt. Drain current = 10... 100 μA} nom 0,4... 1,5 V Tegangan sumber drain max 18 V Operasi / suhu penyimpanan nom -40...+85 °C IR filter Semua jendela InfraTec dan filter tersedia (kecuali KBr dan CsI). Filter yang disesuaikan atas permintaan. ukuran Filter nom Filter persegi panjang: (5.25 × 5.25) mm +0/-0.05 mm Filter melingkar: ø6.5 mm ±0.1 mm Ketebalan standar: 0.50 mm +0.2/-0.1 mm Ketebalan kisaran 0.70... 1,10 mm atas permintaan Lapangan pandang min CaF2 atau BaF2; 0,4 mm tebal: 80° Silikon substrat; 0,5 mm tebal: 90°

Spesifikasi:
