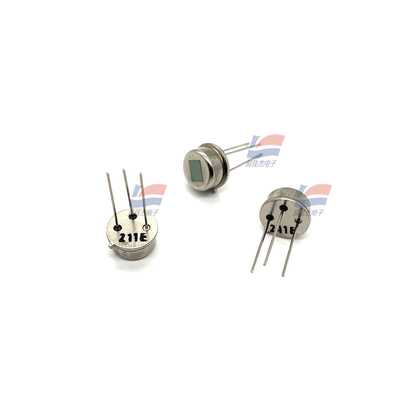

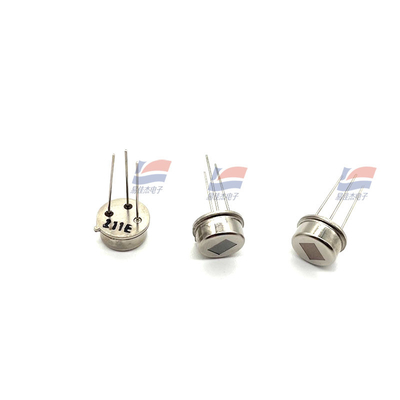

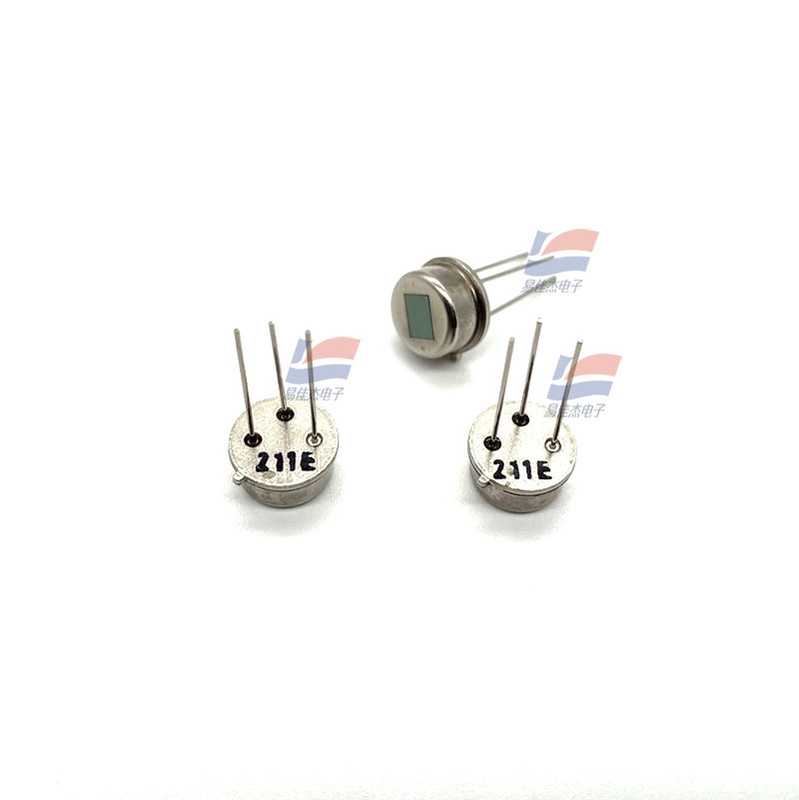

YJJ RE200B Sensor Inframerah Pyroelectric Modul Sensor Inframerah Tubuh Manusia

Deskripsi Produk:

RE200B Sensor Inframerah Pyroelectric Modul Sensor Inframerah Tubuh Manusia

Fitur:

RE200B adalah semacam sensor. RE200B mengadopsi karakteristik polarisasi bahan piroelektrik yang berubah dengan suhu untuk mendeteksi radiasi inframerah,dan mengadopsi metode pelengkap elemen dual-sensitive untuk menekan interferensi yang disebabkan oleh perubahan suhu, yang meningkatkan stabilitas kerja sensor.

Dual sensor inframerah piroelektrik RE200B area elemen sensitif 2.0×1.0mm2

Sinyal output >2,5V

(420°k blackbody 1Hz frekuensi modulasi 0,3-3,0Hz bandwidth 72.5db gain)

(mVp-p) (25°C)

Saldo < 20%

Tegangan kerja 2,2-15V

Arus kerja 8,5-24μA

Penggunaan: 1, karakteristik di atas diukur di bawah kondisi resistensi sumber R2 = 47KΩ, pengguna dapat menyesuaikan ukuran R2 sesuai dengan kebutuhan mereka sendiri ketika menggunakan sensor.

2, perhatikan posisi elemen sensitif dan ukuran bidang pandang untuk mendapatkan desain optik terbaik.

3Semua pengukuran sinyal tegangan adalah kalibrasi puncak ke puncak. EA dan EB dalam keseimbangan B mewakili puncak dan puncak sinyal output tegangan dari dua elemen sensitif masing-masing.

4, ketika menggunakan sensor, bagian lentur atau pengelasan pin harus lebih dari 4 mm dari dasar pin.

5, sebelum menggunakan sensor, Anda harus merujuk manual, terutama untuk mencegah pin yang salah
