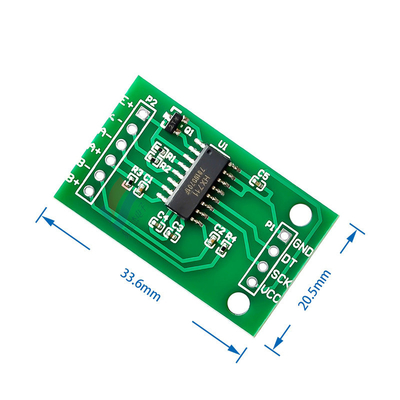

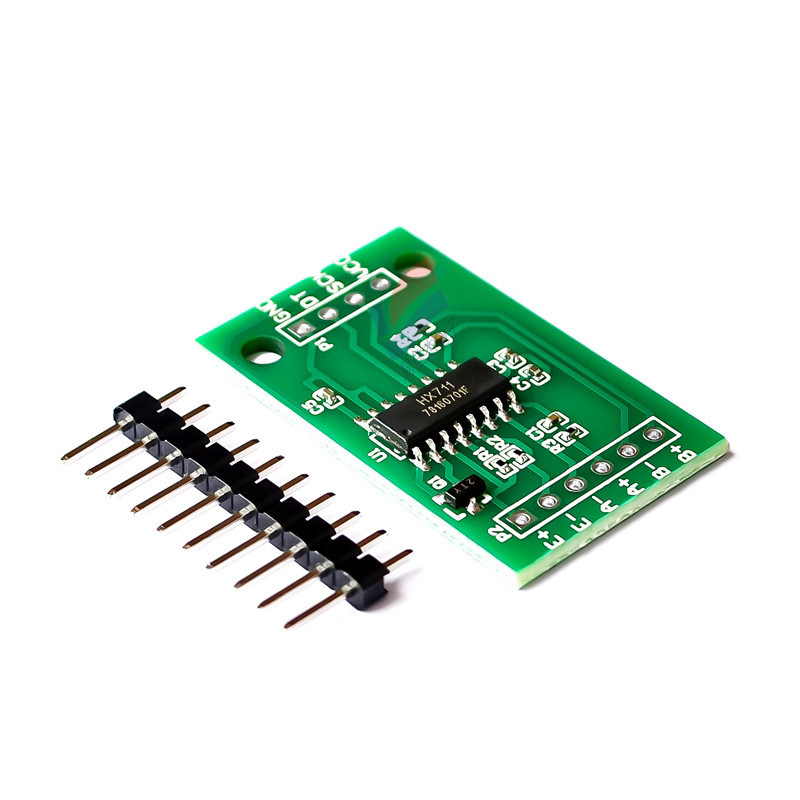

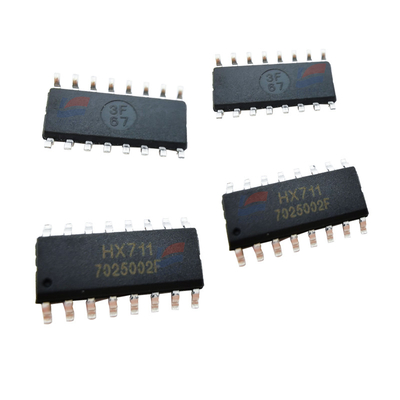

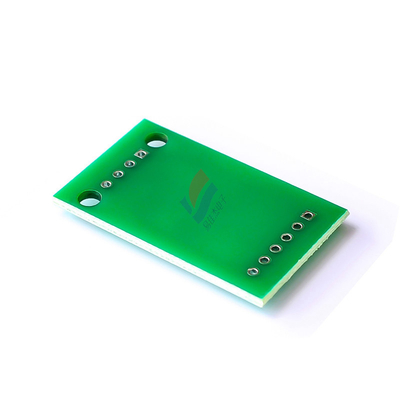

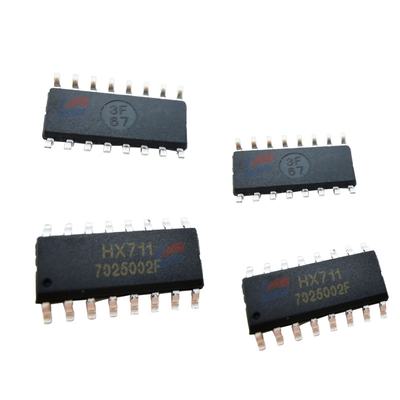

YJJ HX711 ADC Chip ADC 24-bit ADC Untuk Skala Elektronik

Deskripsi Produk:

HX711 ADC Chip ADC 24-bit ADC Untuk Skala Elektronik

Fitur:

HX711 adalah chip ADC yang mencakup preamplifier. Chip ini dirancang khusus untuk aplikasi skala elektronik. Sel beban, yang biasanya mengukur berat, memberikan output tegangan dalam milivolt.Output ini sulit diproses langsung oleh controller, jadi kita bisa menggunakan HX711 IC,yang menerima sinyal tegangan ini dan memberikan nilai digital standar yang dapat digunakan oleh mikrokontrolerChip memiliki preamplifier terintegrasi yang dirancang khusus untuk menangani tegangan rendah ini.

HX711 Fitur dan spesifikasi

Dua saluran input diferensial opsional

On-chip aktif low-noise PGA dengan gain opsional 32, 64, dan 128

Regulator daya on-chip untuk sel beban dan catu daya analog ADC

Osilator on-chip tanpa komponen eksternal dan kristal eksternal opsional

Aktifkan dan atur ulang chip

Kontrol digital sederhana dan antarmuka serial: kontrol pin-driven tanpa pemrograman

Opsional 10SPS atau 80SPS output data rate

Kedua 50 dan 60Hz catu daya ditekan

Konsumsi arus: operasi normal <1,5mA, kegagalan listrik <1uA

Kisaran tegangan catu daya operasi: 2,6V sampai 5,5V

Kisaran suhu operasi: -40°C sampai + 85°C

Di mana saya menggunakan HX711

Untuk mengukur berat dengan menggunakan sel beban, kita biasanya perlu menyesuaikan catu daya, amplifier output (untuk mengurangi kebisingan) dan konverter ADC.Ketiga fungsi ini membutuhkan tiga sirkuit terpisah dan komponenOleh karena itu, kita dapat menggunakan HX711 IC dengan semua fungsi di atas tanpa menghapus sirkuit yang kompleks.
