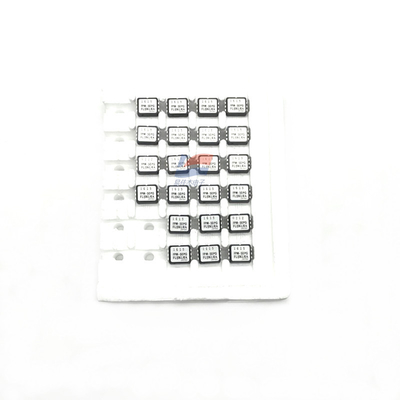

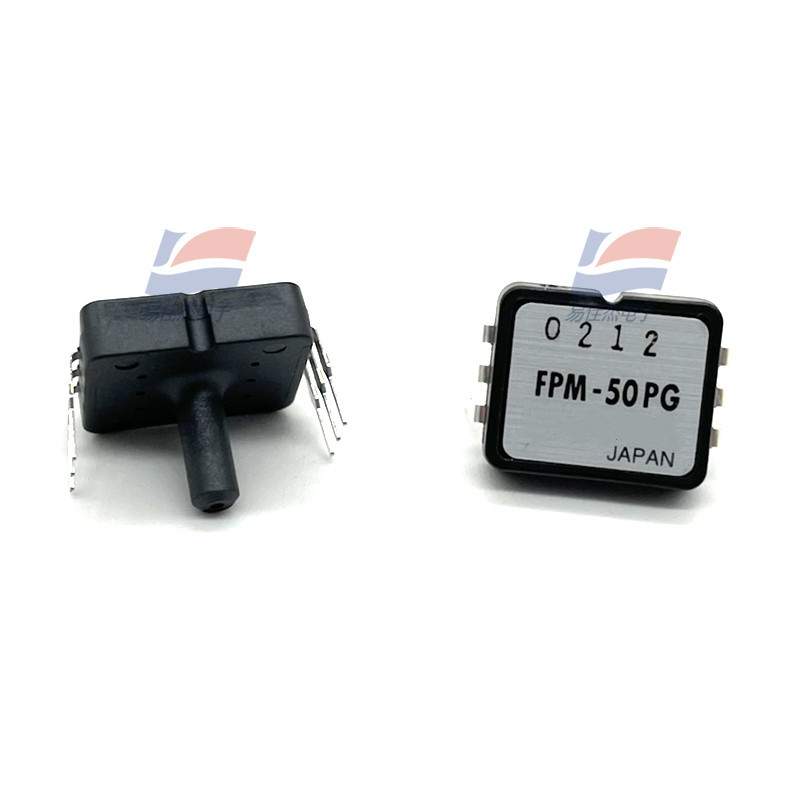

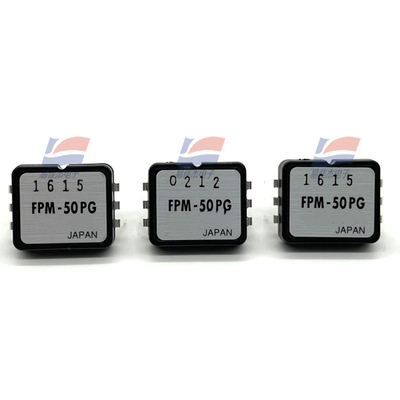

YJJ FPM-50PG Sensor Tekanan 0 ~ 50psi untuk Perangkat Medis Industri

Deskripsi produk:

FPM-50PG 0 ~ 50psi Sensor Tekanan Digunakan Dalam Perangkat Medis Industri

Fitur:

Spesifikasi

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Unit

Kondisi operasi yang direkomendasikan

Tipe tekanan Tekanan pengukur -

Tekanan nominal 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Rentang tekanan yang dapat diukur -13.79

Kisaran suhu 0 sampai 50 derajat Celcius

Media tekanan Hanya gas tidak korosif (Tidak cair) -

Arus rangsangan (Konstan) 1,5 mADC

Rating maksimum mutlak

Tekanan beban maksimum Dua kali tekanan nominal

1.5 kali

dari rating

tekanan-

Arus eksitasi maksimum 3,0 mADC

Suhu operasi -20 sampai 100 derajat Celcius

Suhu penyimpanan -40-120°C

Kelembaban operasi 30 sampai 80 (kondisi tanpa embun) %RH

Karakteristik listrik (Konstan arus drive 1,5mA, suhu lingkungan Ta=25deg.C)

Tegangan rentang output 60 sampai 140 (pada 0kPa sampai tekanan nominal) mV

Tegangan ofset +/-20 (pada 0kPa) mV

Resistensi jembatan 4000 sampai 6000 Ω

Waktu respons 2 (untuk referensi) msec.

Keakuratan TSO* +/-5

Tekanan terukur

kisaran ((kPa) Nomor bagian

-13,79 sampai 13,79 FPM-02PG FPM-02PGR

-34,47 sampai 34,47 FPM-05PG FPM-05PGR

-48.26 sampai 48.26 FPM-07PG FPM-07PGR

-98.07 sampai 103.4 FPM-15PG FPM-15PGR

-98.07 sampai 206.8 FPM-30PG FPM-30PGR

-98.07 sampai 344.7 FPM-50PG FPM-50PGR

-98.07 sampai 482.6 FPM-70PG FPM-70PGR

-98.07 sampai 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 derajat.C

P2= 1/2 x P3 (kPa) T2= 25 derajat C

P3 = tekanan yang ditekan (kPa) T3 = 50 deg.C

Tegangan Offset (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Tegangan output pada skala penuh (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

Tegangan rentang output (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Sensitivitas suhu tegangan offset (% FS)

TSO = {LARGER ONE} / SV(25) x 100

LARGER ONE = nilai mutlak yang lebih besar dari {Voff(0) -Voff(25)} dan {Voff(50) -Voff(25)}

Koefisien suhu tegangan rentang output (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Linearitas (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Tekanan histeresis (% FS)

Phys = {Voff ↓25 - Voff ↓25 } / SV ↓25 x 100

Voff ↓ 25): Tegangan output terhadap P1 setelah stres dengan tekanan P3.
