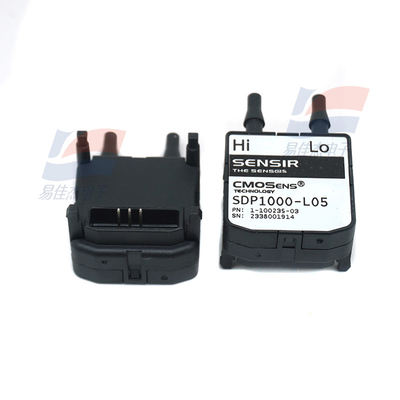

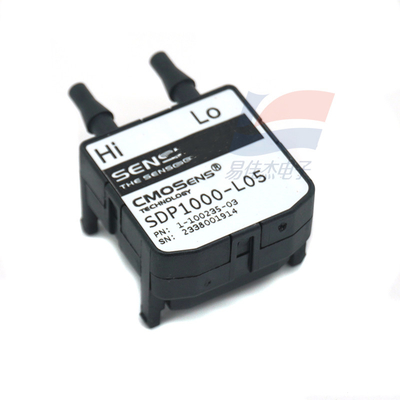

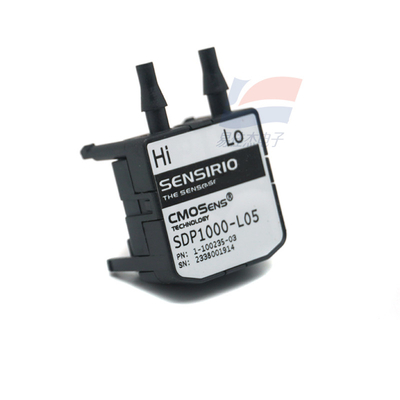

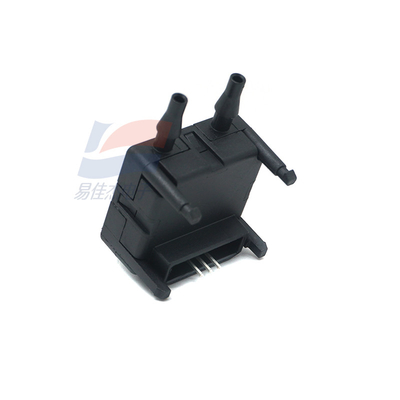

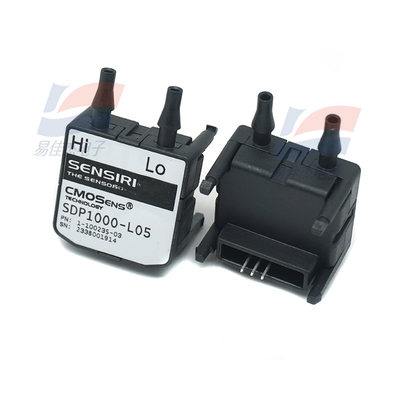

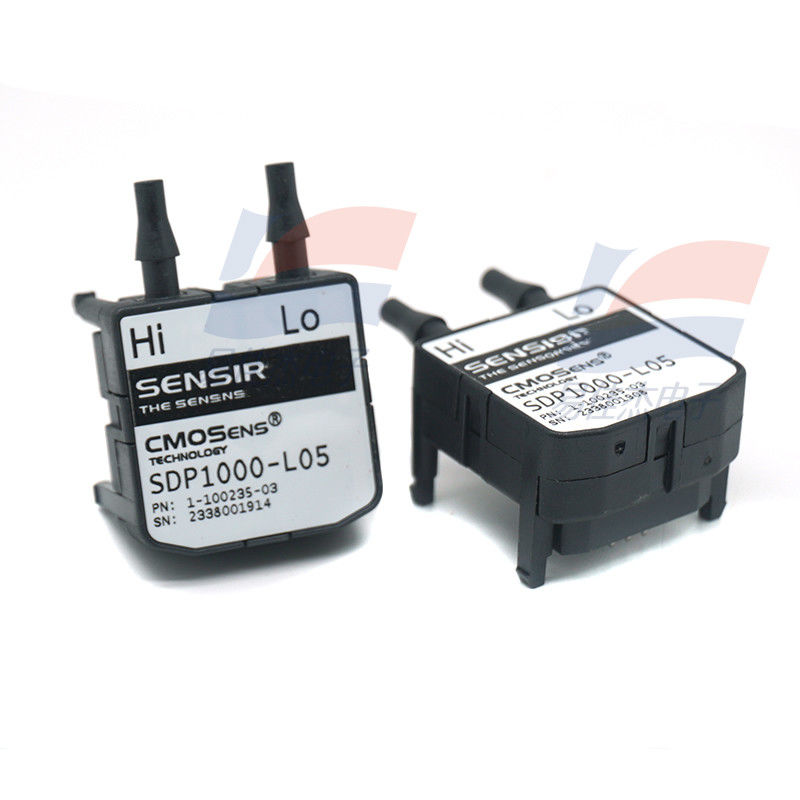

YJJ SDP1000-L05 HVAC Aplikasi 0-125Pa Aliran Dan Tekanan Sensor

Deskripsi produk:

SDP1000-L05 HVAC Aplikasi 0-125Pa Aliran Dan Tekanan Sensor

Fitur:

Sensorion tekanan diferensial dan sensor aliran mengadopsi prinsip pengukuran termal.dan kemudian memasang sensor suhu secara simetris di kedua ujung hulu dan hilir dari elemen pemanas sepanjang arah aliran cairanCairan yang mengalir melalui film menyebabkan panas ditransfer ke sensor suhu hilir, menghasilkan perbedaan suhu dan dengan demikian membentuk sinyal yang terukur dan tepat.Film pasivasi kaca yang menstabilkan tekanan dipasang pada chip silikon dengan mengikis untuk mengintegrasikan sensor aliran mikro termal.

Dibandingkan dengan sensor film piezoresistif tradisional, sensor aliran gas CMOSens memiliki lebih banyak keuntungan dalam aliran kecepatan rendah dan sensitivitas tekanan diferensial, drift deviasi dan lag,sensitivitas posisi, ketahanan kejut dan fluktuasi suhu, dan mendukung pengukuran dua arah.

Chip berisi sensor suhu yang sinyalnya dapat mengkompensasi kemungkinan pengaruh suhu tanpa perlu memasang sensor kalibrasi tambahan.Solusi teknis Sensirion tidak hanya menghemat ruang tetapi juga menawarkan efisiensi biaya yang sangat tinggiSelain itu, sirkuit pemrosesan digital dan unit penyimpanan terintegrasi pada chip digital untuk menyimpan data koreksi.Semua sensor Sensirion kalibrasi secara individual selama proses produksi untuk memastikan bahwa sinyal selalu sepenuhnya kalibrasi, linear dan suhu-kompensasi.

Keakuratan adalah 0,1% dari skala penuh

Output tegangan analog untuk amplifikasi sinyal: 0 sampai 4 Vdc

Berdasarkan prinsip pengukuran aliran

Kalibrasi dan kompensasi suhu

Ini tidak dipengaruhi oleh arah instalasi

Sesuai dengan kebutuhan spesifik Anda, Anda dapat memilih model yang berbeda.

Model: Jangkauan kalibrasi: Keakuratan Fitur produk:

SDP1000-L025 -62 sampai 62 Pa

Linear: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 sampai 125 Pa

+ 0,5 " H2O 0,2% FS / 1,5% m.v.

SDP1000-L 0 sampai 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. linier

SDP1000-R 0 sampai 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. akar kuadrat

SDP2000-L 0 sampai 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. linier

* FS = skala penuh atau skala penuh, m.v. = nilai yang diukur; Nilai yang lebih besar adalah efektif.

Bidang aplikasi

Aplikasi medis

Aplikasi pemanasan, ventilasi dan HVAC

Aplikasi industri

Elektronik otomotif

Spesifikasi

Tekanan diferensial

Keakuratan: 3% m.v.

Kisaran tekanan: ±500Pa

Keakuratan titik nol adalah 0,1Pa

Kalibrasi Udara dan N2

Umum

Tegangan catu daya: 2,7-5,5V

Rata-rata arus catu daya adalah 3800μA

arus catu daya adalah 5500μA

Antarmuka I2C

Ukuran kemasan (panjang x lebar x tinggi): 29 x 18 x 27.05mm3
