YJJ NPA-700B-001D Instrumen pemantauan non-invasif Sensor tekanan 7kpa

Deskripsi produk:

NPA-700B-001D Instrumen pemantauan non-invasif Sensor tekanan 7kpa

Fitur:

Sensor tekanan seri NPA berukuran kompak dan menawarkan solusi yang ekonomis dan ideal untuk banyak aplikasi saat ini yang membutuhkan pemasangan dan penggunaan segera tanpa kalibrasi yang kompleks.

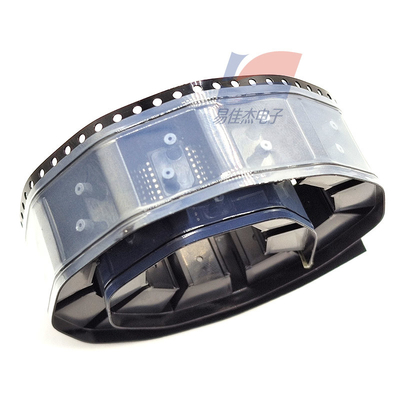

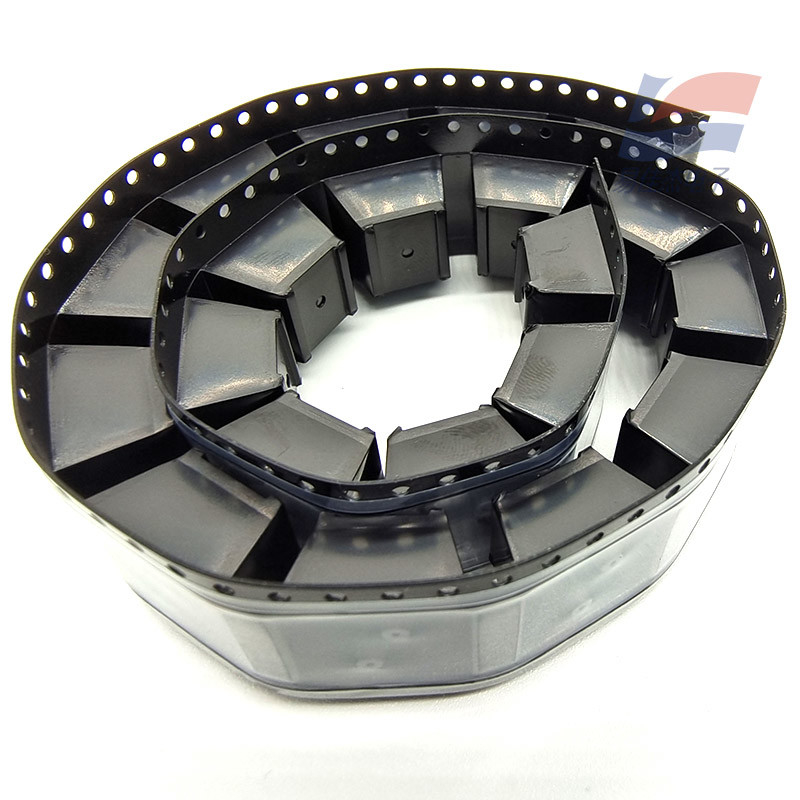

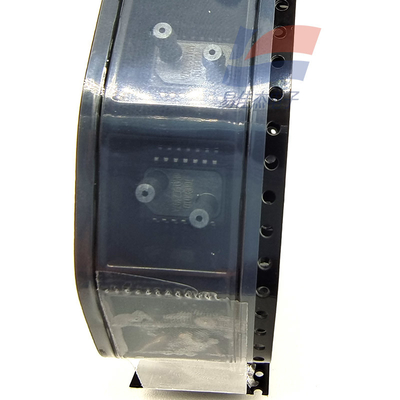

Produk seri NPA mengadopsi kemasan pemasangan permukaan SOIC14. tekanan yang diukur datang dalam tiga bentuk: tekanan pengukur, tekanan absolut atau tekanan diferensial.Sinyal output tersedia dalam tiga jenis: mV (tidak dikalibrasi), sinyal analog yang diperkuat dan output digital serial.Untuk mempermudah produksi, pemasangan dan penggunaan, produk dapat dikirim dalam bentuk bungkus gulung dan pita.

Karakteristik

Bisa dipasang di permukaan

2Tekanan diferensial, tekanan pengukur atau tekanan absolut, aplikasi tekanan rendah

3. rentang ukuran penuh tekanan: 10 inci kolom air untuk 30psi

4Opsi output: sinyal analog diperkuat, output digital I2C urutan digital 14 bit, dan output mV yang tidak dikalibrasi

5Resolusi sinyal tekanan digital: 14-bit ADC (konversi analog ke digital) / 11-bit DAC (konversi digital ke analog)

6. Sensor suhu modus digital

6. rentang suhu operasi: -40 sampai 125°C

7. kisaran kesalahan: < ± 1,5% FSO

Ketika rentang pengukuran kurang dari 1 psi, kapasitas tekanan berlebihan dapat mencapai 60x

Aplikasi

Peralatan Tekanan Udara Positif - Sleep apnea

2.Ventilator multi-fungsi medis

3- Mesin anestesi medis.

4. Peralatan keselamatan darurat medis

5. Pengukuran tekanan darah medis

6. Tempat tidur rumah sakit

7. P pengukuran pengering rambut industri HVAC

8. Kontrol volume udara variabel industri

9. aliran udara pemanasan air industri

10. Kontrol program industri

Sensor OEM

Keakuratan (ringkasan kesalahan: ± 1,5% FSO).

Waktu tanggapannya: 12ms

Kapasitas tekanan tinggi: (berbagai <1psi) 60xFSO

Kapasitas overvoltage: kisaran 5 psi sampai 30 psi 2xFSO

Resolusi: 11 bit

Jangkauan pengukuran tekanan dari DAC untuk kolom air 10 inci adalah 30psi

Resolusi: ADC 14 bit 16383 langkah, tingkat sampling 12 kHz

Sensor suhu output data serial memiliki akurasi 4 °C dan 8 bit

Output nol offset: 0,44V, 0,5V, 0,56V. kisaran nilai output: 4V

Output nol offset: 0,46V, 0,5V, 0,54V. kisaran nilai output: 2,5V

Kisaran pengukuran tekanan adalah 0,36 sampai 30 psi. 10 "H2O = 0,361psi = 2,49kPa

Mendorong 1.5MA 10DVC

Output skala penuh (1psi): 70-135 mV

Output skala penuh (5psi sampai 30psi): 100 sampai 166 mV

Output skala penuh (15psi sampai 30psi) 70 sampai 135 mV

Linearitas ± 0,25% FSO

Tekanan histeresis ± 0,05% FSO

Koefisien suhu nol adalah +30 μV/V/°C

Koefisien suhu dari nilai resistensi lengan jembatan adalah 0,29% / °C

Koefisien sensitivitas suhu -0,22% FSO

Histeresis suhu nol 0,2% FSO

Sensitivitas posisi 0,1% FSO

NPA-100/300/500/600/601/700

100:mv output, sinyal rasio, tidak dikalibrasi

300: Output sinyal amplifikasi analog, eksitasi 3,3V, dikalibrasi

500: Output sinyal amplifikasi analog, eksitasi 5V, dikalibrasi

600: Zacwire- Output sinyal digital, dikalibrasi, 2 byte

700:12C - Digital output, dikalibrasi, 2 byte

M: Ini memiliki antarmuka tekanan yang menonjol yang cocok untuk beberapa diameter

B: Dengan antarmuka tekanan terbalik

Tidak ada antarmuka
