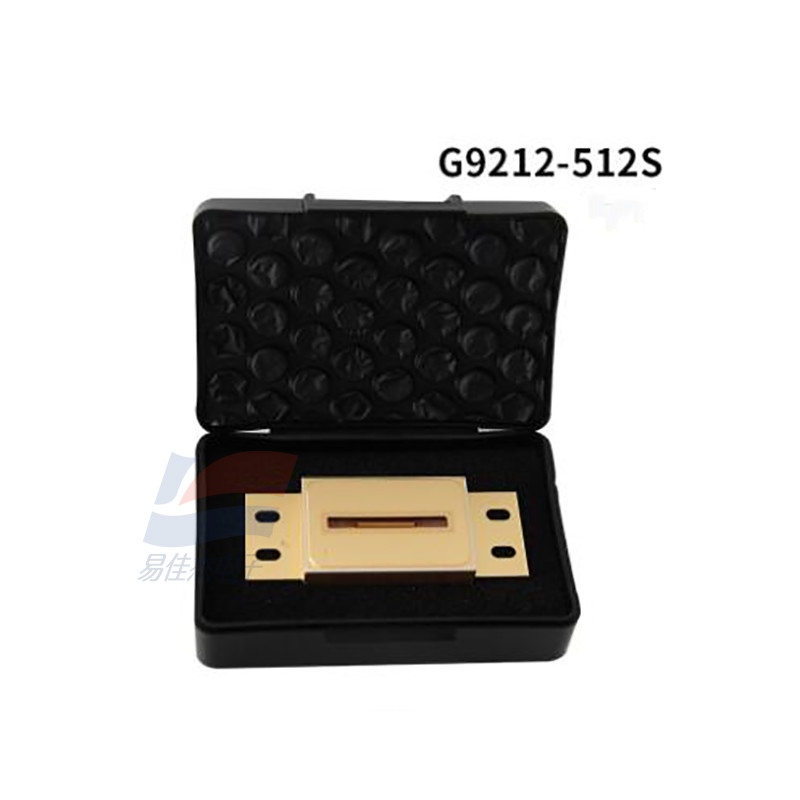

G9212-512S In GaAs Sensor gambar linier Sensor gambar inframerah dekat

G9212-512S In GaAs Sensor gambar linier Sensor gambar inframerah dekat

Sensor gambar linier InGaAs seri G9211 hingga G9214/G9205 hingga G9208 dirancang khusus untuk multi near infrared.
sensor gambar linier terdiri dari array fotodioda InGaAs, array amplifier muatan,
sirkuit kompensasi offset, register shift dan generator waktu yang terbentuk pada chip CMO.
terdiri dari transistor CMOS yang terhubung ke setiap piksel dari array fotodioda InGaAs.
mode integrasi muatan untuk mencapai sensitivitas tinggi dan operasi stabil di kisaran spektrum inframerah dekat.
tertutup secara hermetis untuk keandalan tinggi.
Sirkuit pengolahan sinyal pada chip CMO dapat dipilih dari dua efisiensi konversi (CE) oleh tegangan eksternal.
Sensor gambar beroperasi pada rentang dinamis yang luas ketika CE=16 nV/e" dan memberikan keuntungan tinggi ketika CE=320 nV/e~

Fitur
Jangkauan dinamis yang luas
Kebisingan rendah dan arus gelap rendah
Dua efisiensi konversi yang dapat dipilih
>Sirkuit anti-kejenuhan
Sirkuit CDS*1
Sirkuit kompensasi ofset
Operasi sederhana (dengan generator waktu bawaan) *2
Resolusi tinggi: 25 um pitch (512 ch)
>Tembung silang rendah

Aplikasi
Spektrophotometry infrared dekat multichannel
Termometri radiasi
Pemeriksaan yang tidak merusak
Produk terkait
>InGaAs kepala detektor multichannel C8061-01,
C8062-01
>Multichannel detektor kepala pengontrol C7557-01
256 ch: 1 jalur video
512 ch: 2 jalur video

Lembar data
