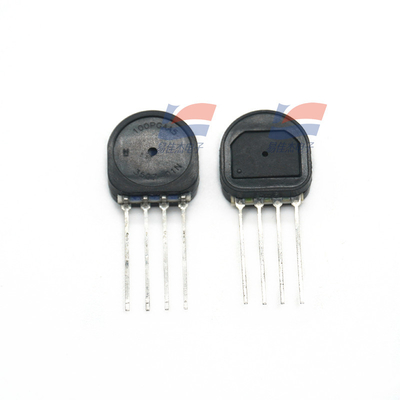

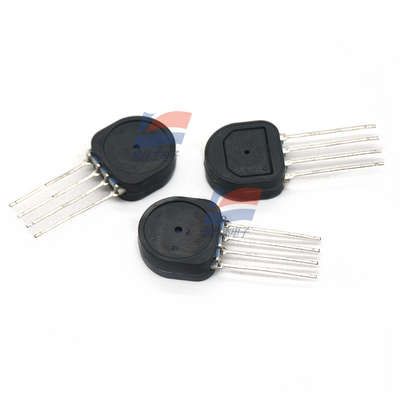

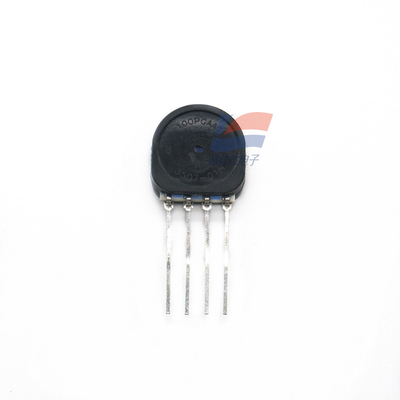

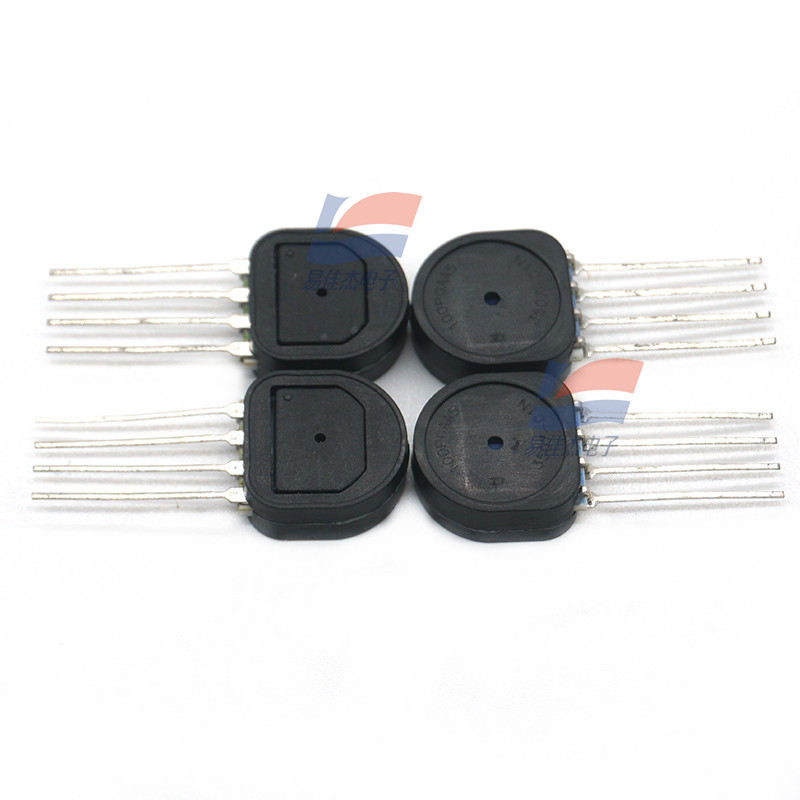

YJJ SSCSSNN100PGAA5 Silicon Ceramic (SSC) Seri Piezoresistive Silicon Pressure Sensor

Deskripsi Produk:

Sensor Tekanan Silikon Keramik Silikon (SSC) Seri SSCSSNN100PGAA5

Fitur:

Seri keramik silikon presisi standar (SSC) adalah sensor tekanan silikon piezoresistif yang menawarkan output analog atau digital proporsional untuk memberikan pembacaan tekanan pada rentang tekanan skala penuh dan rentang suhu yang luas.

Seri SSC dapat melakukan kalibrasi komprehensif dan kompensasi suhu untuk posisi nol sensor, sensitivitas, koefisien suhu, dan nonlinieritas dengan menggunakan sirkuit terpadu khusus aplikasi pada papan sirkuit. Perbarui nilai output analog yang terkalibrasi dan nilai output digital pada laju sekitar 1 kHz dan 2 kHz masing-masing.

Kalibrasi seri SSC dalam rentang suhu -20 °C hingga 85°C [-4 °F hingga 185°F]. Fitur sensor ini adalah dapat beroperasi di bawah kondisi catu daya tunggal 3,3Vdc atau 5,0Vdc.

Sensor ini dapat mengukur tekanan absolut, tekanan pengukur, atau tekanan diferensial. Sensor tekanan absolut menggunakan tekanan vakum sebagai nilai referensi internal, dan nilai outputnya proporsional dengan tekanan absolut. Sensor tipe tekanan pengukur mengambil tekanan atmosfer sebagai referensi dan memberikan nilai output yang proporsional dengan perbedaan dari tekanan atmosfer. Sensor tekanan diferensial dapat mengukur tekanan antara dua port tekanan.

TruStability Sensor tekanan dirancang untuk digunakan bersama dengan gas non-korosif dan non-ionik, seperti udara dan gas kering lainnya. Kinerja sensor ini dapat diperluas ke rentang tekanan di atas 40 mbar, 4 kPa, dan 20 inH2O melalui berbagai pilihan.

Semua produk dirancang dan diproduksi sesuai dengan standar 9001.

Rentang tekanan

±1,6 mbar hingga ±10 bar, ±160 Pa hingga ±1 MPa, ±0,5 inH20 hingga ±150 psi

Tipe tekanan: Pengukur

Tekanan kerja: 0 psi hingga 100 psi

Akurasi: 0,25%

Tipe output: Analog

Gaya pemasangan: Through Hole

Tegangan catu daya kerja: 5 V

Tipe port: Manifold

Resolusi: 12 bit

Paket/Kotak: SIP-4

Suhu operasi minimum: -20 ° C

Suhu operasi maksimum: + 85 ° C

Seri: SSC

Merek dagang: Hon

Arus catu daya kerja: 2 mA

Tipe produk: Sensor Tekanan Pemasangan Papan

50

Subkategori: Sensor

Tegangan catu daya - Maksimum: 5,25V

Tegangan catu daya - minimum: 4,75V

Nama merek dagang: TruStability

Berat unit: 1 g
