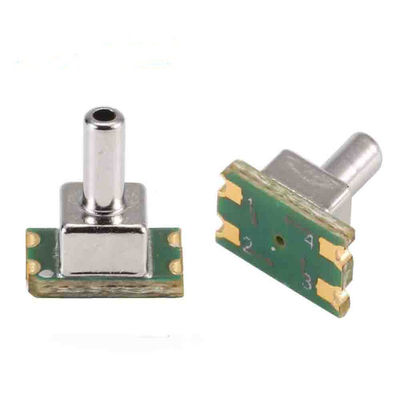

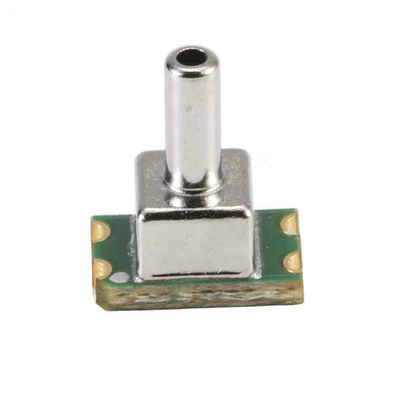

YJJ XGZP151 40kPa Gauge Tekanan Barometrik Sensor adalah tahan air dan cocok untuk Elektronik Tekanan Darah Monitor pijat dan bantal

Deskripsi produk:

XGZP151 40kPa Gauge Tekanan Barometrik Sensor adalah tahan air dan cocok untuk Elektronik Tekanan Darah Monitor pijat dan bantal

Fitur:

Rentang pengukuran: -100 kpa sampai 0kPa... 200kPa

Teknologi MEMS

Gauge pressure form

Bentuk kemasan PCB

Ini cocok untuk gas kering dan tidak korosif

Kisaran suhu operasi: -30°C sampai +100°C

Chip berada di bawah tekanan di bagian depan.

Diameter nozel udara adalah opsional (3mm atau 2,17mm).

Kinerja listrik

Sumber daya listrik: ≤15VDC atau ≤3,0mADC

Impedansi masukan:4kQ sampai 6kQ

Output impedance: 4kQ sampai 6kQ

Resistensi isolasi: 100 m · 100VDC

Overload yang diizinkan: Overload yang diizinkan:3 kali skala penuh (ring tekanan ≤40kPa)

2 kali skala penuh (40kPa < rentang tekanan ≤ 200 kpa)

Sensor tekanan XGZP151 berlaku untuk bidang seperti elektronik konsumen dan elektronik otomotif. komponen inti adalah perangkat yang diproses menggunakan teknologi MEMS

Silikon piezoresistive chip sensitif tekanan. chip sensitif tekanan ini terdiri dari membran elastis dan empat resistor terintegrasi pada membran,yaitu empat resistor sensitif tekanan

Struktur jembatan Wheatstone terbentuk. Ketika tekanan diterapkan pada membran elastis, jembatan akan menghasilkan tegangan yang secara linear proporsional dengan tekanan yang diterapkan

Sinyal keluar.

XGZP151 sensor tekanan dikemas dengan papan PCB sebagai bahan dasar, menampilkan struktur yang kompak yang nyaman bagi pengguna untuk menginstal oleh permukaan mount

Ini memiliki linearitas yang sangat baik, repeatability dan stabilitas, sensitivitas tinggi,dan nyaman bagi pengguna untuk debug output dan drift suhu menggunakan amplifier operasi atau sirkuit terintegrasi

Dan kompensasi.

Sspesifikasi:
