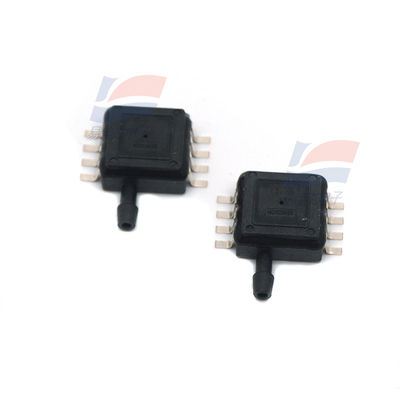

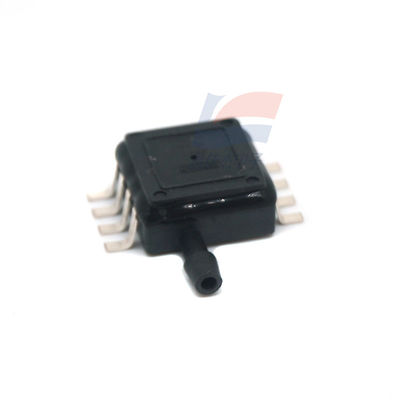

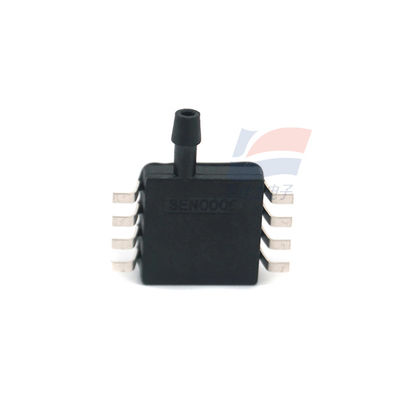

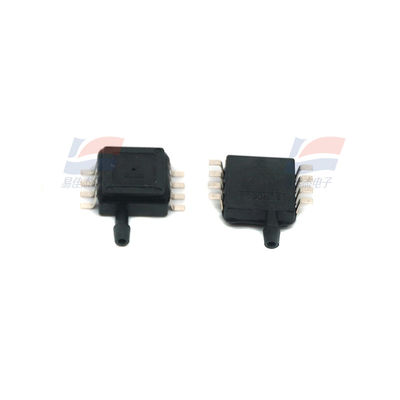

YJJ XGZP164 1kPa Transversal Dual Intake Pipe Differential Pressure Sensor Digunakan Dalam Elektronik Kesehatan

Deskripsi produk:

XGZP164 1kPa Transversal Dual Intake Pipe Differential Pressure Sensor Digunakan Dalam Elektronik Kesehatan

Fitur:

Rentang pengukuran: -100 kpa sampai 0kPa... 1kPa... 200kPa

Teknologi MEMS

Bentuk tekanan diferensial atau tekanan pengukur

Formulir kemasan SOP, nozel udara samping

Ini berlaku untuk gas non-korosif

Kisaran suhu operasi: -30°C sampai +100°C

Tekanan statis maksimum adalah 500kPa

Arah pin dapat dipilih

"Lapangan aplikasi"

Bidang medis seperti ventilator, spirometer, dan perangkat pengobatan apnea tidur

Deteksi aliran udara, pemanasan, ventilasi dan pendingin udara, peralatan pneumatik, saklar tekanan dan bidang industri lainnya

Ilmu biologi, peralatan rumah tangga kecil, elektronik konsumen, peralatan olahraga dan kebugaran, peralatan pemadam kebakaran, Internet of Things dan bidang lainnya

Ringkasan Produk

Tipe XGZP164 piezoresistive tekanan sensitif elemen adalah sensor tekanan yang cocok untuk bidang seperti biomedis dan elektronik otomotif.

Ini adalah chip sensitif tekanan piezoresistif silikon yang diproses oleh teknologi MEMS. Chip sensitif tekanan terdiri dari membran elastis dan terintegrasi pada membran

Ini terdiri dari empat resistor. Empat varistor membentuk struktur jembatan Wheatstone. Ketika tekanan diterapkan pada membran elastis, jembatan akan menghasilkan titik kontak

Sinyal output tegangan dengan hubungan proporsional linier tekanan yang diterapkan.

Komponen sensitif tekanan XGZP164 adalah komponen OEM dikemas dalam bentuk standar SOP8 yang nyaman bagi pengguna untuk mengadopsi permukaan mount

Nozzle udara permukaan dirancang dengan kail, yang cocok untuk struktur tekanan masuk udara lateral dan secara efektif mencegah nozzle udara jatuh.

Ini memiliki linearitas yang sangat baik, repeatability dan stabilitas, sensitivitas tinggi, dan nyaman bagi pengguna untuk debug dan mengkompensasi output dan drift suhu.

Kinerja struktural

Chip sensitif tekanan: Bahan silikon

Kawat timbal: Kawat emas

Cangkang pembungkus: bahan PPS

Pin: Tembaga dilapisi perak

Berat bersih: Sekitar 0,4 gram

"kinerja listrik"

Sumber daya listrik: ≤15V DC atau ≤3,0mA DC

Impedansi masukan: 4kΩ sampai 6kΩ

Impedansi output: 4kΩ sampai 6kΩ

Resistensi isolasi: 100MΩ,100VDC

Overload yang diizinkan: 3 kali tekanan statis maksimum (tekanan statis maksimum ≤40kPa)

1.5 kali tekanan statis maksimum (40kPa < tekanan statis maksimum ≤350kPa)

kondisi"

Media pengukuran: Udara

Suhu rata-rata: (25±1) °C

Suhu lingkungan: (25±1) °C

Getaran: 0,1 g ((1 m/s 2) Max

Kelembaban: (50%±10%) RH

Sumber daya listrik: (5±0,005) V DC

Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:

Sspesifikasi:
