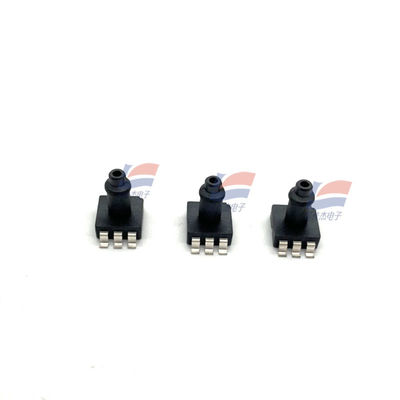

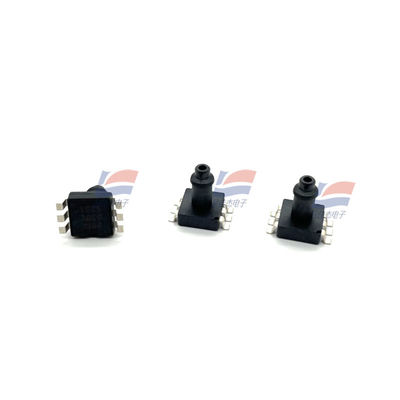

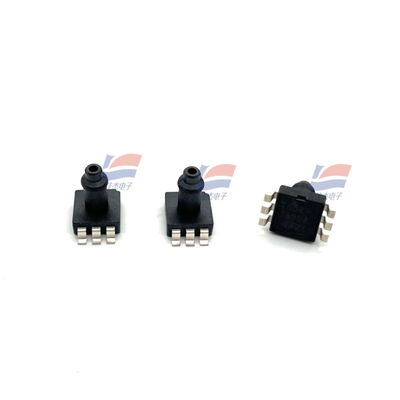

YJJ XGZP166 Pipa Asupan Pendek 3mm Sensor Tekanan Gas POCT Analis Imunokwantitatif Darah 10kPa

Deskripsi produk:

XGZP166 Pipa Asupan Pendek 3mm Sensor Tekanan Gas POCT Analis Imunokwantitatif Darah 10kPa

Fitur:

Rentang pengukuran: -100 kpa sampai 0kPa... 350kPa

Teknologi MEMS

Gauge pressure form

Formulir paket SOP, nozel udara pendek 3MM

Cocok untuk gas non korosif

Kisaran suhu operasi: -30°C sampai +100°C

Ruang tekanan balik dari chip berada di bawah tekanan

Arah pin dapat dipilih

Kinerja listrik

Power supply: ≤15VDC or ≤3.0mA DC

Impedansi masukan:4kQ sampai 6kQ

Output impedance: 4kQ sampai 6kQ

Resistensi isolasi: 100 m · 100VDC

Overload yang diizinkan: Overload yang diizinkan:3 kali skala penuh (ring tekanan ≤40kPa)

2 kali skala penuh (40kPa < rentang tekanan ≤ 200 kpa)

1.5 kali skala penuh (200kPa < rentang tekanan ≤ 350kPa)

Sinyal output tegangan dengan hubungan proporsional linier tekanan yang diterapkan.

Komponen sensitif tekanan XGZP166 adalah komponen OEM dikemas dalam bentuk standar SOP8 yang nyaman bagi pengguna untuk mengadopsi permukaan mount

Nozzle udara permukaan dirancang dengan kail, yang cocok untuk struktur tekanan masuk udara lateral dan secara efektif mencegah nozzle udara jatuh.

Ini memiliki linearitas yang sangat baik, repeatability dan stabilitas, sensitivitas tinggi, dan nyaman bagi pengguna untuk debug dan mengkompensasi output dan drift suhu.

Kinerja struktural

Chip sensitif tekanan: Bahan silikon

Kawat timbal: Kawat emas

Cangkang pembungkus: bahan PPS

Pin: Tembaga dilapisi perak

Berat bersih: Sekitar 0,4 gram

"kinerja listrik"

Sumber daya listrik: ≤15V DC atau ≤3,0mA DC

Impedansi masukan: 4kΩ sampai 6kΩ

Impedansi output: 4kΩ sampai 6kΩ

Resistensi isolasi: 100MΩ,100VDC

Overload yang diizinkan: 3 kali tekanan statis maksimum (tekanan statis maksimum ≤40kPa)

1.5 kali tekanan statis maksimum (40kPa < tekanan statis maksimum ≤350kPa)

kondisi"

Media pengukuran: Udara

Suhu rata-rata: (25±1) °C

Suhu lingkungan: (25±1) °C

Getaran: 0,1 g ((1 m/s 2) Max

Kelembaban: (50%±10%) RH

Sumber daya listrik: (5±0,005) V DC

Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:

Sspesifikasi:
