Detail produk:
|
| Jangkauan suhu operasi: | -30℃ hingga +100℃ | Sumber daya listrik: | ≤15vdc atau ≤3.0mA dc |
|---|---|---|---|
| Impedansi Masuk: | 4KQ ke 6KQ | Impedansi keluaran: | 4KQ ke 6KQ |
| Ketahanan Isolasi: | 100mq, 100VDC | Kelebihan beban yang diijinkan: | Kisaran tekanan ≤40kpa |
| Menyoroti: | Topeng pijat reverse patch,40kPa Reverse Patch Berukuran Kecil,Perban Reverse Portable Monitor Tekanan Darah |
||
Deskripsi produk:

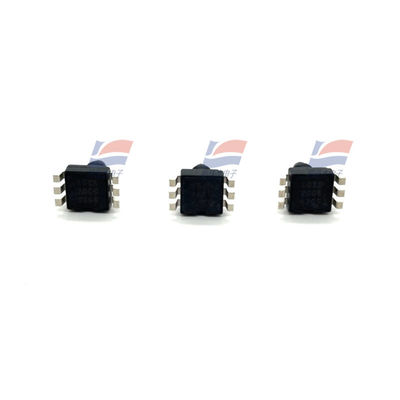

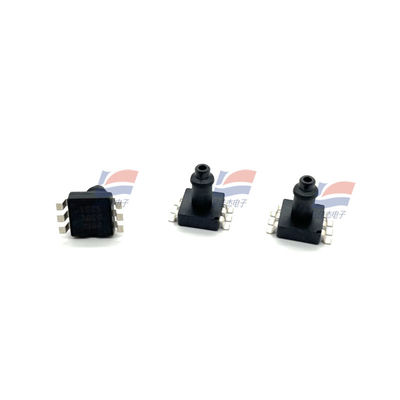

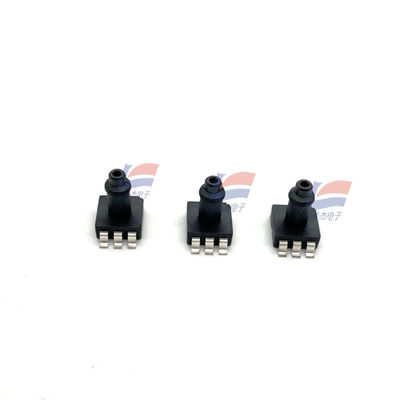

XGZP167 Reverse Patch Ukuran kecil cocok untuk pemantau tekanan darah portabel dan bantal pijat dengan tekanan 40kPa
Fitur:
Rentang pengukuran: -100 kpa sampai 0kPa... 200kPa
Teknologi MEMS
Gauge pressure form
SOP packaging form
Cocok untuk gas non korosif
Kisaran suhu operasi: -30°C sampai +100°C
Ruang tekanan balik dari chip berada di bawah tekanan
Ukuran yang sangat kecil
Kinerja listrik
Power supply: ≤15VDC or ≤3.0mA DC
Impedansi masukan:4kQ sampai 6kQ
Output impedance: 4kQ sampai 6kQ
Resistensi isolasi: 100MQ, 100VDC
Overload yang diizinkan:3 kali skala penuh (ring tekanan ≤40kPa)
2 kali skala penuh (40kPa < rentang tekanan ≤ 200 kpa)
Sinyal output tegangan dengan hubungan proporsional linier tekanan yang diterapkan.
Komponen sensitif tekanan XGZP166 adalah komponen OEM dikemas dalam bentuk standar SOP8 yang nyaman bagi pengguna untuk mengadopsi permukaan mount

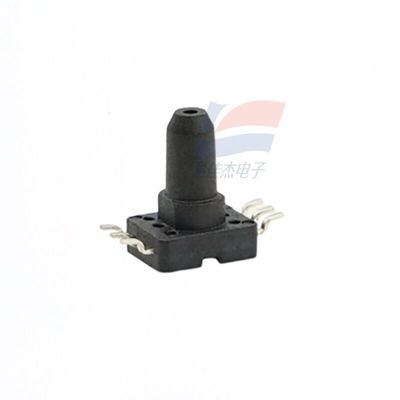

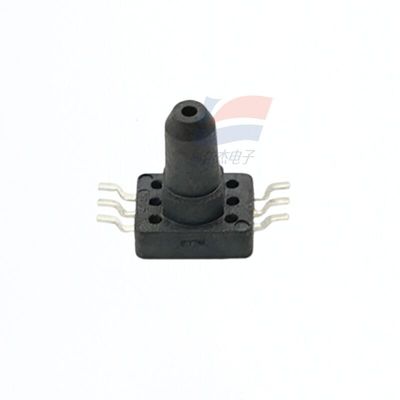

Nozzle udara permukaan dirancang dengan kail, yang cocok untuk struktur tekanan masuk udara lateral dan secara efektif mencegah nozzle udara jatuh.
Ini memiliki linearitas yang sangat baik, repeatability dan stabilitas, sensitivitas tinggi, dan nyaman bagi pengguna untuk debug dan mengkompensasi output dan drift suhu.
Kinerja struktural
Chip sensitif tekanan: Bahan silikon
Kawat timbal: Kawat emas
Cangkang pembungkus: bahan PPS
Pin: Tembaga dilapisi perak
Berat bersih: Sekitar 0,4 gram
"kinerja listrik"
Sumber daya listrik: ≤15V DC atau ≤3,0mA DC
Impedansi masukan: 4kΩ sampai 6kΩ
Impedansi output: 4kΩ sampai 6kΩ
Resistensi isolasi: 100MΩ,100VDC
Overload yang diizinkan: 3 kali tekanan statis maksimum (tekanan statis maksimum ≤40kPa)
1.5 kali tekanan statis maksimum (40kPa < tekanan statis maksimum ≤350kPa)
kondisi"
Media pengukuran: Udara
Suhu rata-rata: (25±1) °C
Suhu lingkungan: (25±1) °C
Getaran: 0,1 g ((1 m/s 2) Max
Kelembaban: (50%±10%) RH
Sumber daya listrik: (5±0,005) V DC
Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:
Sspesifikasi:
| Jangkauan pengukuran | -100 kPa sampai 0 kPa... 200 kPa |
| Bentuk kemasan | SMD/DIP |
| Suhu operasi | 0°C sampai 40°C |
| Kisaran suhu operasi | -30°C sampai +100°C |
