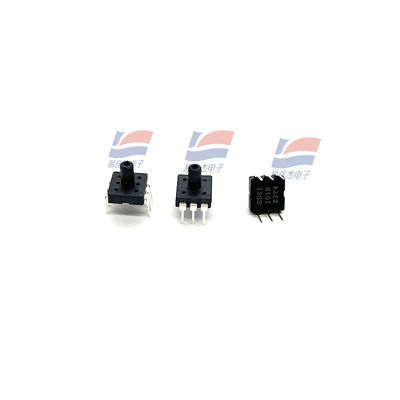

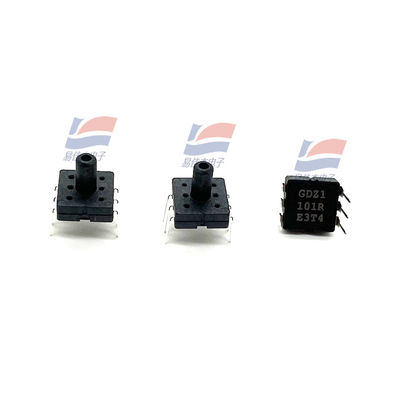

YJJ XGZP168 Sensor Barometrik Tekanan Mikro Output MV Diferensial Untuk Ventilator Filter Udara SOP6

Deskripsi produk:

XGZP168 Micro Pressure Barometric Sensor Outputs Differential MV Untuk Ventilator Filter Udara SOP6

Fitur:

Rentang pengukuran: -100 kpa sampai 0kPa... 1000kPa

Teknologi MEMS

Gauge pressure form

Bentuk kemasan SOP atau DIP

Cocok untuk gas non korosif

Kisaran suhu operasi: -30°C sampai +100°C

Ruang tekanan balik dari chip berada di bawah tekanan

Arah pin dapat dipilih

Kinerja listrik

Power supply: ≤15VDC or ≤3.0mA DC

Impedansi masukan:4kQ sampai 6kQ

Impedansi output:4k2 sampai 6kQ

Resistensi isolasi: 100MQ, 100VDC

Overload yang diizinkan: Overload yang diizinkan:3 kali skala penuh (ring tekanan ≤40kPa)

2 kali skala penuh (40kPa < rentang tekanan ≤ 200 kpa)

1.5 kali full scale (200kPa< pressure range ≤1000kPa)

Chip sensitif tekanan: Bahan silikon

Kawat timbal: Kawat emas

Cangkang pembungkus: bahan PPS

Pin: Tembaga dilapisi perak

Berat bersih: Sekitar 0,4 gram

"kinerja listrik"

Sumber daya listrik: ≤15V DC atau ≤3,0mA DC

Impedansi masukan: 4kΩ sampai 6kΩ

Impedansi output: 4kΩ sampai 6kΩ

Resistensi isolasi: 100MΩ,100VDC

Overload yang diizinkan: 3 kali tekanan statis maksimum (tekanan statis maksimum ≤40kPa)

1.5 kali tekanan statis maksimum (40kPa < tekanan statis maksimum ≤350kPa)

kondisi"

Media pengukuran: Udara

Suhu rata-rata: (25±1) °C

Suhu lingkungan: (25±1) °C

Getaran: 0,1 g ((1 m/s 2) Max

Kelembaban: (50%±10%) RH

Sumber daya listrik: (5±0,005) V DC

Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:

Sspesifikasi:
