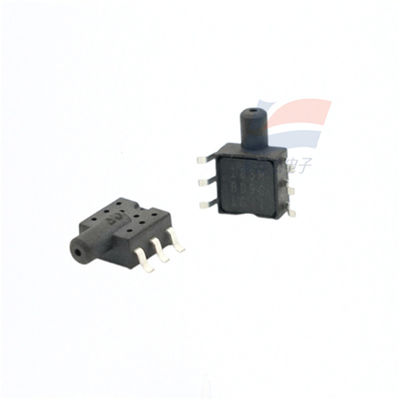

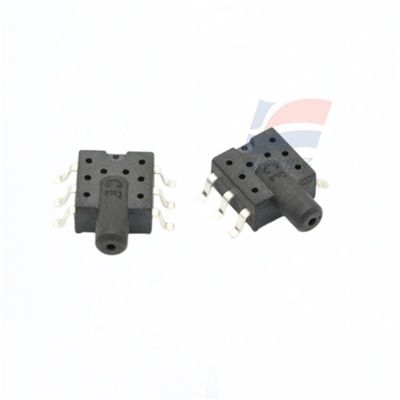

YJJ XGZP185 Sensor Tekanan untuk Gas Tidak Korosif 6kΩ Impedansi Keluar dan 3x Kapasitas Overload

Deskripsi produk:

XGZP185 Pressure Sensor Is Suitable For Non-corrosive Gases With An Selectable Range (Sensor Tekanan XGZP185 Cocok untuk Gas Tidak Korosif Dengan Jangkauan yang Bisa Dipilih)

Fitur:

XGZP185 piezoresistive pressure-sensitive element adalah sensor tekanan yang cocok untuk bidang seperti biomedicine dan elektronik otomotif.Komponen utamanya adalah chip sensitif tekanan piezoresistive silikon yang diproses oleh teknologi MEMS.Chip sensitif tekanan ini terdiri dari membran elastis dan empat resistor yang terintegrasi pada membran.Ketika tekanan bertindak pada membran elastis, jembatan akan menghasilkan sinyal output tegangan yang secara linear proporsional dengan tekanan yang diterapkan.

The XGZP183 pressure-sensitive component is an OEM component packaged in the standard SOP6 form, yang nyaman bagi pengguna untuk menggunakan surface mount.yang dapat secara efektif mencegah kelembaban dan uap minyak.

It features excellent linearity, repeatability and stability, high sensitivity, and is convenient for users to debug and compensate for output and temperature drift. It features excellent linearity, repeatability and stability, high sensitivity, and is convenient for users to debug and compensate for output and temperature drift. It features excellent linearity, repeatability and stability, high sensitivity, and is convenient for users to debug and compensate for output and temperature drift.

Struktural Performance

Chip sensitif tekanan: bahan silikon

Wire lead: Gold wire

Packaging shell: Bahan PPS

Pins: berlapis emas

Perekat pelindung: karet silikon yang mengandung fluorine

Kinerja listrik

Power supply: ≤15VDC atau ≤3.0mADC

Input impedance: 4kQ sampai 6k2

Output impedance: 4kQ sampai 6kQ

Resistensi isolasi: 100 m · 100VDC

Overload yang diizinkan: 15 kali skala penuh

Rentang pengukuran: -100 kpa sampai 0kPa... 1000kPa

Teknologi MEMS

Gauge pressure form

SOP packaging form

Cocok untuk gas non korosif

Operating temperature range: -30°C sampai +100°C

The back pressure chamber of the chip is under pressure (kamar tekanan belakang chip berada di bawah tekanan)

Arah pin dapat dipilih

Kinerja listrik

Power supply: ≤15VDC or ≤3.0mA DC

Input impedance: 4kQ sampai 6k2

Impedansi output: 4kQ sampai 6kΩ

Resistensi isolasi: 100 m 2,100VDC

Allowable overload:3 times full scale (pressure range ≤40kPa) 2 times full scale (40kPa< pressure range ≤200 kpa)

1.5 kali full scale (200kPa< pressure range ≤1000kPa)

Sspesifikasi:
