Detail produk:
|
Sumber daya listrik: | ≤15vdc atau ≤3.0mA dc | Impedansi Masuk: | 4KQ ke 6KQ |
---|---|---|---|
Impedansi keluaran: | 4KQ ke 6KQ | Ketahanan Isolasi: | 100 m · 100VDC |
Kelebihan beban yang diijinkan: | 1,5 kali skala penuh | Tekanan Ledakan: | ≥2 kali skala penuh |
Menyoroti: | Sensor Tekanan Nozel Pemasukan Udara Sampingan,Sensor Tekanan Ukur 200Kpa,Sensor tekanan yang dikompensasi suhu |
Deskripsi Produk:

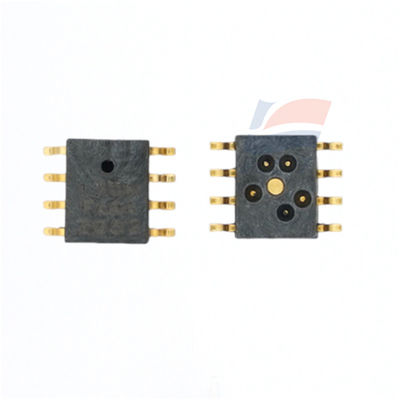

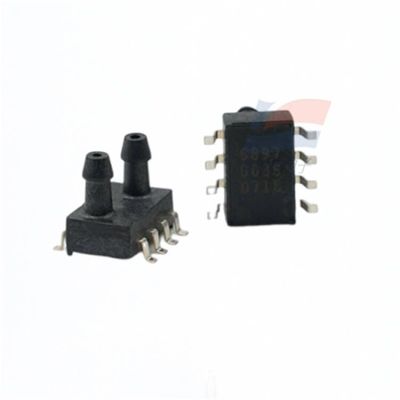

Sensor tekanan pengukur XGZP193-200kPa telah dikalibrasi dengan nozel masuk udara lateral yang dikompensasi suhu
Fitur:
Rentang pengukuran: 0kPa sampai 100kPa... 700kPa
Teknologi MEMS
Bentuk tekanan absolut
Bentuk kemasan SOP, pengolahan pengisi lem
Cocok untuk gas atau cairan yang tidak korosif dan tidak konduktif
Kisaran suhu operasi: -30°C sampai +100°C
Ukuran kecil
Kinerja listrik
Power supply: ≤15VDC or ≤3.0mA DC
Impedansi masukan:4kQ sampai 6kQ
Output impedance: 4kQ sampai 6kQ
Resistensi isolasi: 100 m · 100VDC
Beban yang diizinkan:1.5 kali skala penuh
Tekanan ledakan: ≥ 2 kali skala penuh
Sensor tekanan XGZP193 dapat diterapkan pada bidang seperti biomedis, kontrol industri, dan Internet of Things.
Silikon piezoresistive tekanan-sensitif chip yang diproses oleh teknologi.
Empat varistor membentuk struktur jembatan Wheatstone. Ketika tekanan bertindak pada membran elastis, jembatan akan menghasilkan garis yang sejajar dengan tekanan yang diterapkan
Sinyal output tegangan dengan hubungan proporsional. sirkuit bawaan telah mengkalibrasi parameter sensor seperti output titik nol, output skala penuh dan drift suhu
Dan kompensasi disediakan untuk menghasilkan sinyal output tegangan standar presisi tinggi dengan tegangan pasokan sebagai referensi.
Sensor tekanan XGZP193 dikemas dalam bentuk standar DIP plug-in, yang nyaman bagi pengguna untuk menginstal.
Mencegah perangkat presurizing jatuh karena tekanan yang berlebihan.
Medium pengukuran dari sensor tekanan XGZP193 terbatas pada gas tidak korosif seperti udara.
Untuk media, jangan ragu untuk bertanya.
"kinerja struktural"
Chip sensitif tekanan: Bahan silikon
Kawat timbal: Kawat emas
Bahan cangkang: bahan PPS
Overload yang diizinkan: 3 kali skala penuh (ring tekanan ≤50kPa)
2 kali skala penuh (50kPa< rentang tekanan ≤ 200 kpa)
Xgzp193_Specification Sheet _China _V1.3
Seperlima
Kesempurnaan terungkap di bawah tekanan
Xgzp192_Specification Sheet _China _V1.3 2/5
Media pengukuran: Udara
Suhu rata-rata: (25±1) °C
Suhu lingkungan: (25±1) °C
Getaran: 0,1 g ((1 m/s 2) Max
Kelembaban: (50%±10%) RH
Sumber daya: (10±0,005) VDC
Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:
Spesifikasi:
Tegangan catu daya | 2.5 sampai 5,5 volt |
Suhu operasi | -40 sampai 150 °C |
PSRR | 60dB |
Beban arus output | 5mA |
