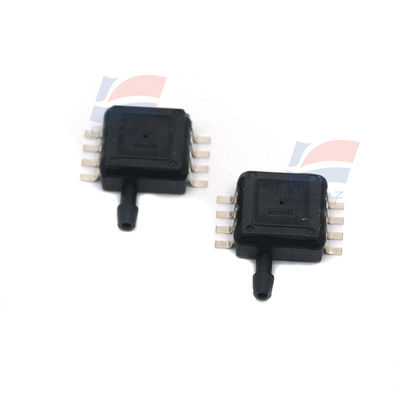

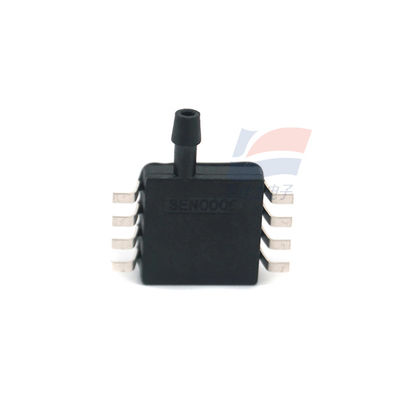

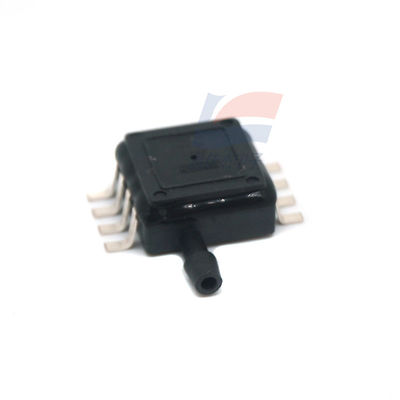

YJJ XGZP194-10kPa Gauge Pressure Sensor mV Output Side Horizontal Dual Air Intake Mesin cuci

Deskripsi Produk:

XGZP194-10kPa Gauge Pressure Sensor mV Output Side Horizontal Dual Air Intake Mesin cuci

Fitur:

Kisaran pengukuran: 0kPa sampai 10, 50, 100, 200

Teknologi MEMS

Jenis tekanan pengukur

Sinyal output kalibrasi analog

Substitusibilitas yang baik, plug and play

Berbagai rentang tekanan dan output dapat disesuaikan

Bidang aplikasi

Perangkat hemostatik, ventilator, generator oksigen, monitor dan bidang medis lainnya; alat pijat, kursi pijat, kasur udara dan bidang peralatan olahraga dan kebugaran lainnya; perlindungan kebakaran cerdas,Smart home dan bidang Internet of Things lainnyaPengukur tekanan, komponen pneumatik dan bidang kontrol industri lainnya

Kinerja struktural

Chip sensitif tekanan: Bahan silikon

Kawat timbal: Kawat emas

Bahan cangkang: Bahan PPS, FR4

Diizinkan overload: 2 kali skala penuh

Sensor tekanan XGZP194 dapat diterapkan pada bidang seperti biomedis, kontrol industri, dan Internet of Things.

Silikon piezoresistive tekanan-sensitif chip yang diproses oleh teknologi.

Empat varistor membentuk struktur jembatan Wheatstone. Ketika tekanan bertindak pada membran elastis, jembatan akan menghasilkan garis yang sejajar dengan tekanan yang diterapkan

Sinyal output tegangan dengan hubungan proporsional. sirkuit bawaan telah mengkalibrasi parameter sensor seperti output titik nol, output skala penuh dan drift suhu

Dan kompensasi disediakan untuk menghasilkan sinyal output tegangan standar presisi tinggi dengan tegangan pasokan sebagai referensi.

Sensor tekanan XGZP194 dikemas dalam bentuk standar DIP plug-in, yang nyaman bagi pengguna untuk menginstal.

Mencegah perangkat presurizing jatuh karena tekanan yang berlebihan.

Media pengukuran dari sensor tekanan XGZP194 terbatas pada gas tidak korosif seperti udara.

Untuk media, jangan ragu untuk bertanya.

"kinerja struktural"

Chip sensitif tekanan: Bahan silikon

Kawat timbal: Kawat emas

Bahan cangkang: bahan PPS

Overload yang diizinkan: 3 kali skala penuh (ring tekanan ≤50kPa)

2 kali skala penuh (50kPa< rentang tekanan ≤ 200 kpa)

Xgzp194_Specification Sheet _China _V1.3

Seperlima

Kesempurnaan terungkap di bawah tekanan

Xgzp194_Specification Sheet _Chinese _V1.3 2/5

Media pengukuran: Udara

Suhu rata-rata: (25±1) °C

Suhu lingkungan: (25±1) °C

Getaran: 0,1 g ((1 m/s 2) Max

Kelembaban: (50%±10%) RH

Sumber daya: (10±0,005) VDC

Hanya digunakan sebagai kondisi uji benchmark untuk parameter dasar berikut:

Spesifikasi:
