YJJ SS551AT SS351AT SS451A Full-Range Hall Effect Digital Position Sensor Ics Jenis kemasan SOT-89B

Deskripsi Produk:

SS551AT SS351AT SS451A IC Sensor Posisi Digital Efek Hall Rentang Penuh

Fitur:

IC sensor posisi digital Efek Hall SS551AT, polaritas penuh, sensitivitas rendah, SOT-89B, 1000 unit/pita dan gulungan saku.

Seri SS551AT dari IC sensor efek Hall bipolar berbiaya rendah mengadopsi kemasan pemasangan permukaan dan menampilkan sirkuit terpadu keseimbangan termal di seluruh rentang suhu. Respons magnetik bipolar bergantian antara Kutub Utara dan Kutub Selatan.

Penstabil tegangan internal dapat memberikan pengoperasian yang sangat stabil dalam rentang tegangan catu daya 4,5Vdc hingga 24Vdc. Sirkuit internal dapat mencegah kerusakan sensor dan menghindari pembalikan polaritas tegangan catu daya yang tidak terduga. Seri sensor efek Hall bipolar berbiaya rendah SS50AT adalah perangkat efek Hall digital kecil, multi-fungsi yang dioperasikan oleh medan magnet magnet permanen atau elektromagnet. Tegangan keluaran dari drain terbuka kolektor dapat dengan mudah dihubungkan ke berbagai sirkuit elektronik.

Catatan: Sirkuit terpadu menawarkan stabilitas dan akurasi suhu yang sangat baik dalam desain yang kuat. Rentang suhu pengoperasian sensor Hall digital ini adalah -40°C hingga 125°C [-40°F hingga 257°F], membuatnya cocok untuk lingkungan komersial, konsumen, dan industri.

Spesifikasi Teknis

Nama seri: SS351AT, SS451A, SS551AT

Jenis penggerak magnetik semua kutub

Tegangan keluaran maksimum adalah 0,4 Vdc

Arus keluaran adalah 20 miliampere

Jenis keluaran tenggelam

Suhu penyimpanan: -40°C hingga 150°C [-40°F hingga 302°F]

Titik pelepasan -40 G tip. (-40°C hingga 150°C)

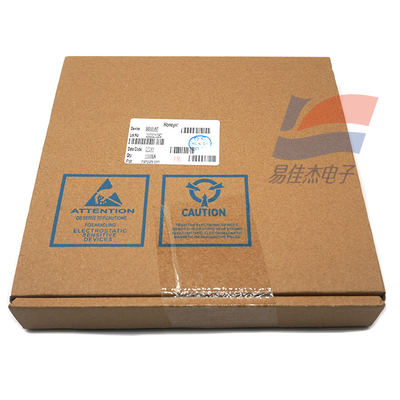

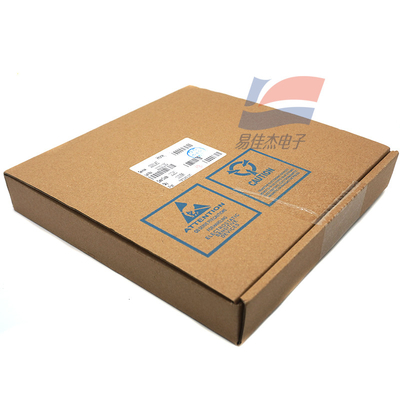

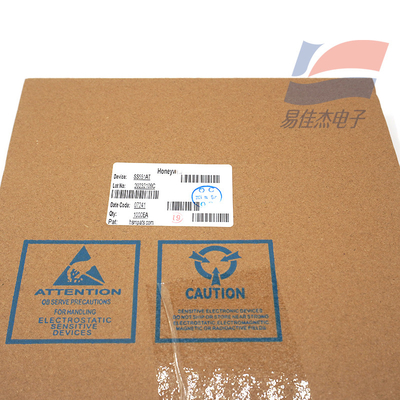

Jenis kemasan SOT-89B, pita dan gulungan saku, 1000 buah per gulungan

Waktu pensaklaran berkurang (sebesar 90% menjadi 10%) hingga 1,5μs

Kategori produk: IC Sensor Posisi Digital Efek Hall

Tegangan catu daya: 3 Vdc hingga 24 Vdc (-40°C hingga 150°C)

Nilai tipikal arus catu daya adalah 3,5 mA. (25°C, 3 Vdc)

Arus bocor maksimum adalah 10μA

Suhu pengoperasian: -40°C hingga 150°C [-40°F hingga 302°F]

Titik operasi: 85 G tip. (-40°C hingga 150°C)

Bedakan 35 G tip. (-40°C hingga 150°C)

Waktu pensaklaran meningkat (dari 10% menjadi 90%) hingga 1,5μs

Ketersediaan Di Seluruh Dunia

Fungsi produk

Mikrostruktur: Kemasan plastik SOT-89B, gulungan dan gulungan untuk perakitan otomatis

Ketika efisiensi energi hanya 4,5Vdc, konsumsi daya maksimum hanya 5mA

Keluaran penyerapan arus digital

Elemen magnetik bipolar untuk aplikasi magnet cincin

Kapasitas arus keluaran tinggi (20 mA)

Kecepatan tinggi - Rentang frekuensi pengoperasian adalah 0 kHz hingga lebih dari 100 kHz

Rentang suhu yang luas adalah dari -40°C hingga 125°C [-40°F hingga 257°F]

Perlindungan polaritas terbalik bawaan

Aplikasi

Sensor kecepatan dan RPM

Komsutasi motor DC tanpa sikat

Kontrol motor dan kipas

Pengkodean magnetik

Tachometer, truk pickup penghitung

Kecepatan cakram optik, penginderaan rotasi pita

Penginderaan aliran
