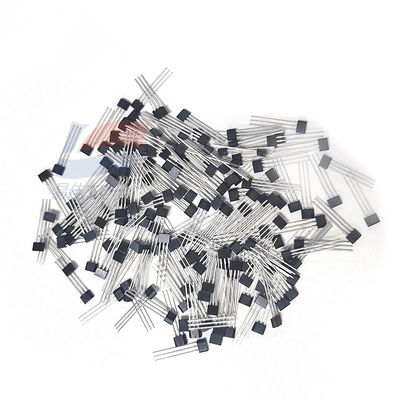

YJJ SS496B Linier Hall Effect Magnetic Sensor TO92 untuk Deteksi Posisi Industri

Deskripsi Produk:

Sensor Efek Hall Linear YJJ SS496B TO92 untuk Deteksi Posisi Industri

Fitur:

Sensor efek Hall linear proporsional mini seri SS496B yang mengurangi biaya; Pemasangan permukaan

Sensor MRL (Miniature Proportional Linear) seri SS496B adalah perangkat efek Hall linear multifungsi yang dapat dioperasikan oleh medan magnet dari magnet permanen atau elektromagnet. Tegangan keluaran proporsional diatur oleh tegangan catu daya. Ini bervariasi secara proporsional dengan intensitas medan magnet. Sirkuit terintegrasi menawarkan stabilitas suhu dan sensitivitas yang lebih tinggi. Resistor film tipis yang disetel halus dengan laser pada chip menawarkan presisi tinggi (nol hingga 3%, dengan sensitivitas hingga 3%) dan kompensasi suhu. Koefisien suhu positif dari sensitivitas (biasanya + 0,02% / C) mengkompensasi koefisien suhu negatif dari magnet berbiaya rendah.

Sensor seri SS496B menawarkan penginderaan MRL yang hemat biaya dan memiliki spesifikasi yang sedikit lebih tinggi daripada produk SS490. SS490B memiliki input kontinu tipikal atau output tarik sebesar 1,5 mA dan beroperasi pada arus catu daya 7 mA pada 5,0 V pada 25 ° C untuk mencapai kinerja yang dapat diprediksi di seluruh rentang suhu. Sensor seri SS490B memiliki toleransi posisi nol dan sensitivitas, yang bervariasi dengan suhu.

Nama Seri: SS490

Mode penggerak magnetik adalah linear

Tegangan keluaran: 0,2V hingga VS-tipikal 0,2V, 0,4V hingga Vs-0,4V (nilai minimum)

Penyerapan arus keluaran minimum adalah 0,6 mA, biasanya 1,5 mA saat Vs> 4,5 V

Arus bocor maksimum adalah 10 µA

Suhu operasi: -40°C hingga 150°C [-40°F hingga 302°F]

Jenis kemasan: timbal standar datar tipe TO-92, curah, 1000 buah per kantong

Waktu switching meningkat (dari 10% hingga 90%) hingga 1,5 µs

Sensitivitas minimum adalah 2,300, tipikal adalah 2,500, dan maksimum adalah 2,700 milivolt per gram

Kategori produk: IC Sensor Linear Efek Hall

Tegangan catu daya berkisar dari 4,5V hingga 10,5V

Arus catu daya adalah 7,0 mA (nilai tipikal) pada 5 Vdc

Sumber arus keluaran minimum adalah 1 mA, biasanya 1,5 mA saat Vs> 4,5 V

Jenis keluaran: sinking atau purchasing

Suhu penyimpanan: -40°C hingga 165°C [-40°F hingga 329°F]

Waktu respons adalah 3 mikrodetik

Waktu switching menurun (dari 90% hingga 10%) hingga 1,5 µs

Ketersediaan di Seluruh Dunia

Fitur Produk

Keluaran linear dan desain sirkuit yang fleksibel

Desain IC empat Hall meminimalkan pengaruh tekanan mekanis

Mer espons terhadap Gauss positif atau negatif

Menggunakan efisiensi energi 7 mA pada 5 Vdc

Penyerapan arus tunggal atau keluaran arus

Operasi rail-to-rail dapat memberikan sinyal yang lebih tersedia, sehingga mencapai akurasi yang lebih tinggi

Magnetisme yang dikompensasi suhu membantu memberikan operasi yang stabil dalam rentang suhu yang luas dari -40°C hingga 150°C [-40°F hingga 302°F]

Bidang aplikasi

Industri

Induksi arus dasar, digunakan untuk pemantauan dan deteksi beban motor

Sensor medan magnet anti-tamper di meter utilitas jarak jauh cerdas

Kontrol pompa di peralatan berat dan peralatan rumah tangga

Induksi perpindahan linear atau sudut sederhana

Penginderaan posisi setang/throttle di sepeda listrik dan skuter

Induksi arus di peralatan listrik

Pemicu penyesuaian kecepatan di perkakas dan peralatan

Pembacaan kode magnetik di brankas, sistem keamanan, dan sistem kontrol akses bangunan

Medis: Penginderaan posisi di pompa infus
