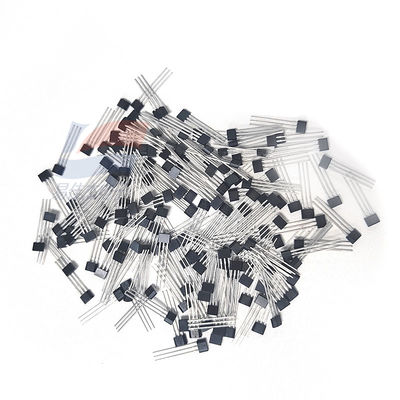

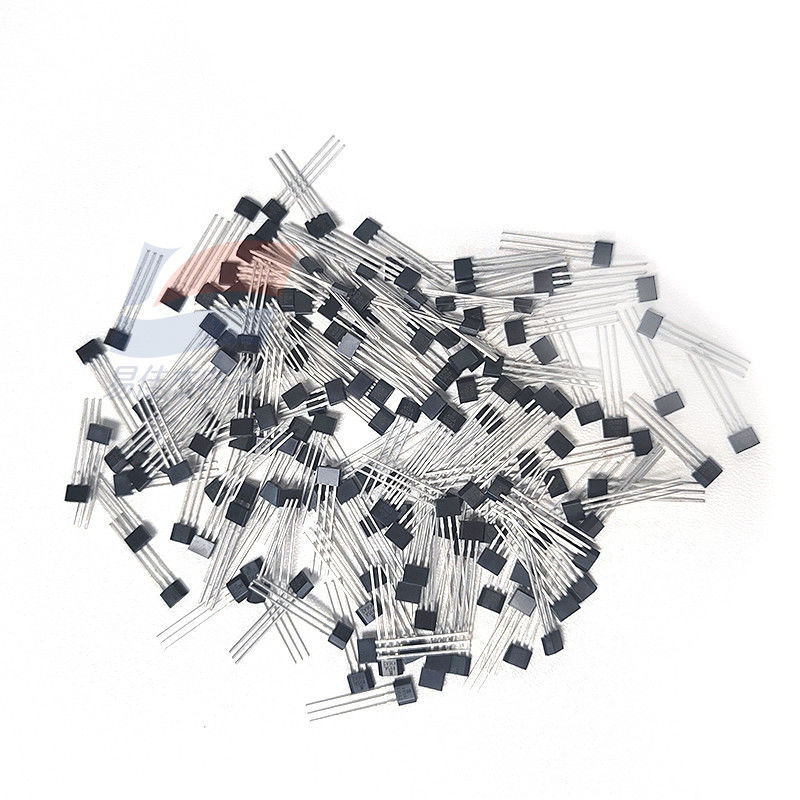

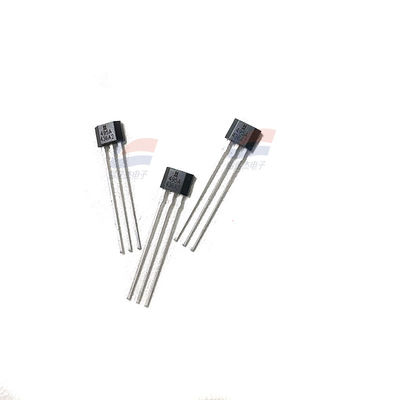

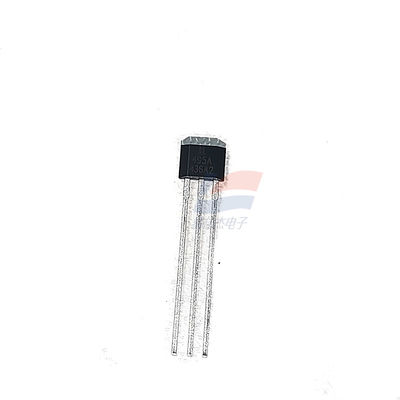

YJJ SS496B Linear Hall Sensor Digunakan Untuk Sepeda Listrik

Deskripsi Produk:

SS496B Sensor Hall Linear Digunakan Untuk Sepeda Listrik

Fitur:

Serial SS496B pengurangan biaya miniatur proporsional linier efek Hall sensor; permukaan mount

Sensor MRL seri SS496B (Miniature Proportional Linear) adalah perangkat efek Hall linier multifungsi yang dapat dioperasikan oleh medan magnet magnet permanen atau elektromagnet.Tegangan output proporsional ditetapkan oleh tegangan catu dayaIni bervariasi secara proporsional dengan intensitas medan magnet. sirkuit terintegrasi menawarkan stabilitas suhu yang lebih tinggi dan kepekaan.Resistor film tipis yang disetel halus laser pada chip menawarkan presisi tinggi (nol sampai 3%Koefisien suhu positif dari sensitivitas (biasanya + 0.02% / C) mengkompensasi koefisien suhu negatif dari magnet murah.

Sensor seri SS496B menawarkan penginderaan MRL yang hemat biaya dan memiliki spesifikasi yang sedikit lebih tinggi daripada produk SS490.5 mA dan beroperasi pada arus suplai 7 mA pada 5.0 V pada 25 ° C untuk mencapai kinerja yang dapat diprediksi di seluruh rentang suhu.

Nama seri: SS490

Mode drive magnetik adalah linier

Tegangan keluar: 0,2V hingga VS-tipikal 0,2V, 0,4V hingga Vs-0,4V (nilai minimum)

Absorpsi arus output minimum adalah 0,6 mA, biasanya 1,5 mA ketika Vs> 4,5 V

Arus kebocoran maksimum adalah 10 μA

Suhu operasi: -40°C sampai 150°C [-40°F sampai 302°F]

Jenis kemasan: TO-92 tipe flat flat standar lead, bulk, 1000 buah per kantong

Waktu switching meningkat (dengan 10% sampai 90%) hingga 1,5 μs

Sensitivitas minimal adalah 2.300, rata-rata adalah 2.500, dan maksimum adalah 2.700 milivolt per gram

Kategori produk: Hall Effect Linear Sensor IC

Tegangan catu daya berkisar dari 4,5V hingga 10,5V

Arus catu daya adalah 7,0 mA (nilai khas) pada 5 Vdc

Sumber arus output minimum adalah 1 mA, biasanya 1,5 mA ketika Vs> 4,5 V

Jenis output: tenggelam atau membeli

Suhu penyimpanan: -40°C sampai 165°C [-40°F sampai 329°F]

Waktu tanggapannya adalah 3 mikrodetik

Waktu switching berkurang (90% sampai 10%) hingga 1,5 μs

Ketersediaan di Seluruh Dunia

Fitur Produk

Output linier dan desain sirkuit fleksibel

Desain IC empat-Hall meminimalkan pengaruh stres mekanik

Menanggapi Gauss positif atau negatif

Ini menggunakan efisiensi energi 7 mA pada 5 Vdc

Penyerapan arus tunggal atau output arus

Operasi rel ke rel dapat memberikan sinyal yang lebih tersedia, sehingga mencapai akurasi yang lebih tinggi

Magnetisme yang dikompensasi suhu membantu memastikan operasi stabil dalam kisaran suhu yang luas dari -40°C sampai 150°C

Bidang aplikasi

Industri

Induksi arus dasar, digunakan untuk pemantauan dan deteksi beban motor

Sensor medan magnet tahan penyimpangan dalam meter utilitas jarak jauh yang cerdas

Kontrol pompa dalam peralatan berat dan peralatan rumah tangga

Induksi perpindahan linier atau sudut sederhana

Sensor posisi pengendali/pencetak di sepeda listrik dan skuter

Induksi arus dalam peralatan listrik

Pemicu penyesuaian kecepatan pada alat dan peralatan

Membaca kode magnet di brankas, sistem keamanan dan sistem kontrol akses bangunan

Medis: Sensor posisi di pompa infus

Spesifikasi:
