IC Sensor Hall Kutub Tunggal YJJ SS543GT SS543AT Digunakan Dalam Motor DC Tanpa Sikat

Deskripsi Produk:

IC Sensor Hall Single-Pole SS543GT Dan SS543AT Digunakan Dalam Motor DC Tanpa Sikat

Fitur:

IC sensor posisi efek Hall digital SS543GT SS543AT, single-pole, medium Gaussian, SOT-89B, pita gulung saku, 1000 buah per gulung.

IC sensor posisi efek Hall digital honeywell SS543AT adalah perangkat efek Hall digital kecil, multi-fungsi yang dioperasikan oleh medan magnet dari magnet permanen atau elektromagnet, yang dirancang untuk merespons kutub Utara dan Selatan yang bergantian atau hanya ke Kutub Selatan. Mereka memiliki sifat magnet bipolar, terkunci atau unipolar. Regulator tegangan on-board dapat beroperasi secara stabil dalam rentang tegangan catu daya 3.8Vdc hingga 30Vdc. Sensor ini dapat terus memberikan output penyerapan sebesar 20 mA dan dapat didaur ulang hingga 50 mA paling banyak. Fungsi 3.8V memungkinkan penggunaan dalam banyak aplikasi tegangan rendah potensial. Output tipe penyerapan kolektor-terbuka digital dapat dengan mudah dihubungkan ke berbagai sirkuit elektronik. Semua daftar direktori dapat beroperasi pada suhu hingga 150°C [302°F]. Demi fleksibilitas desain

Seri SS400: Tipe TO-92 Datar:

SS4XX: Kabel standar lurus, curah

SS4XX-L: Kawat timah panjang lurus, curah

SS4XX-T2: Kawat timah yang dibentuk, ammopack dengan pita kaset

SS4XX-T3: Kabel standar lurus, ammopack dengan pita kaset

SS4XX-S: Pemasangan permukaan, curah

SS4XX-SP: Pemasangan permukaan, pita saku dan gulungan

Seri SS500: SOT-89B, pita saku dan gulungan

Spesifikasi Teknis

Nama Seri: SS500

Tipe penggerak magnetik single-pole

Tegangan output maksimum adalah 0,4 Vdc

Arus output adalah 20 miliampere

Output tipe sinking

Suhu penyimpanan: -50°C hingga 150°C [-58°F hingga 302°F]

Titik pelepasan 75 menit (25℃)

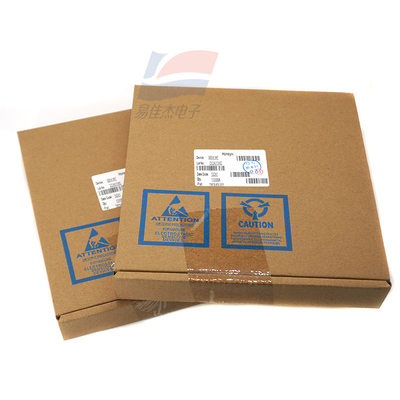

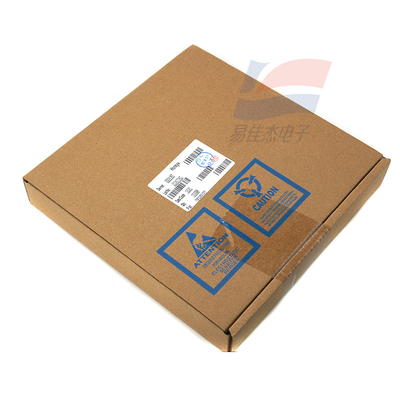

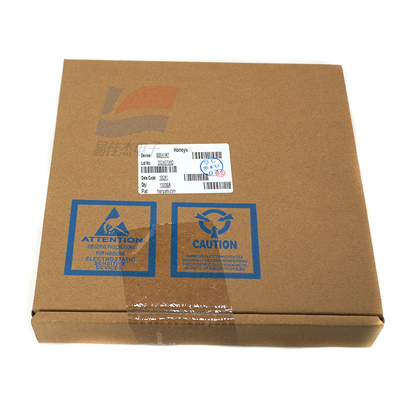

Tipe pengemasan SOT-89B, pita saku dan gulungan, 1000 buah per gulung

Waktu pensaklaran berkurang (sebesar 90% menjadi 10%) hingga 1,5μs

Kategori produk: IC Sensor Posisi Digital Efek Hall

Tegangan catu daya berkisar dari 3.8Vdc hingga 30Vdc

Arus catu daya maksimum adalah 10,0 mA

Arus bocor maksimum adalah 10μA

Suhu pengoperasian: -40°C hingga 150°C [-40°F hingga 302°F]

Titik pengoperasian maksimum adalah 180 G (pada 25℃)

Diferensial 25 menit (25℃)

Waktu pensaklaran meningkat (dari 10% menjadi 90%) hingga 1,5μs

Ketersediaan Di Seluruh Dunia

Fungsi produk

Desain IC Hall empat kutub dapat meminimalkan tekanan mekanis semaksimal mungkin

Komponen magnetik yang dikompensasi suhu dapat memberikan pengoperasian yang stabil dalam rentang suhu yang luas dari -40°C hingga 150°C [-40°F hingga 302°F]

Berbagai tegangan catu daya inklusif, dari 3.8Vdc hingga 30Vdc, dengan fleksibilitas aplikasi

Digital, output open-drain kolektor, nyaman untuk koneksi dengan berbagai sirkuit elektronik umum

Versi sensitivitas tinggi dapat digunakan dalam aplikasi potensial yang membutuhkan presisi tinggi atau celah lebar

Magnet bipolar, terkunci atau unipolar

Aplikasi

Industri

Penginderaan kecepatan dan kecepatan putaran

Tachometer, truk pickup penghitung

Penginderaan aliran

Kutub motor DC (arus searah) tanpa sikat

Kontrol motor dan kipas

Kontrol robot

Transportasi:

Penginderaan Kecepatan dan RPM (revolusi per menit)

Tachometer, truk pickup penghitung

Kontrol motor dan kipas

Pengangkat jendela listrik

Posisi atas dari konvertibel

Perawatan medis

Perakitan motor

Kontrol pengeluaran obat
