Sensor Komposit Suhu Kelembaban AM2302 Untuk Pengendalian Lingkungan Keluarga Untuk Pembiakan Hewan Peliharaan/Ternak

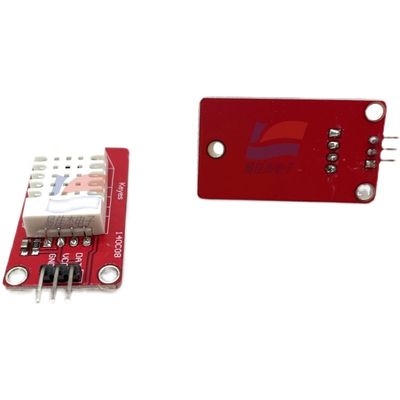

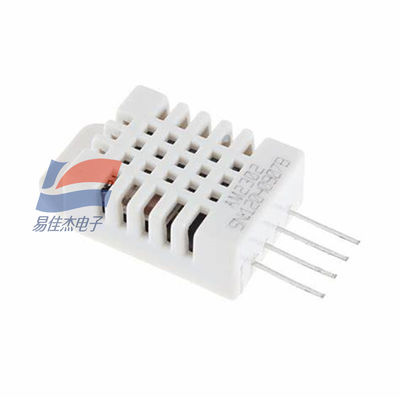

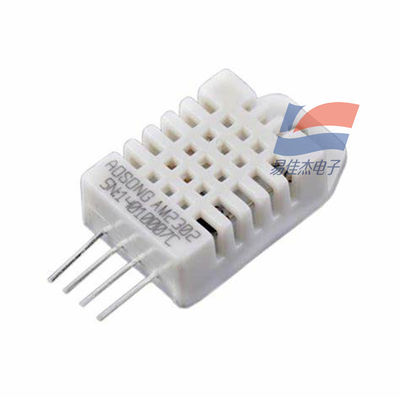

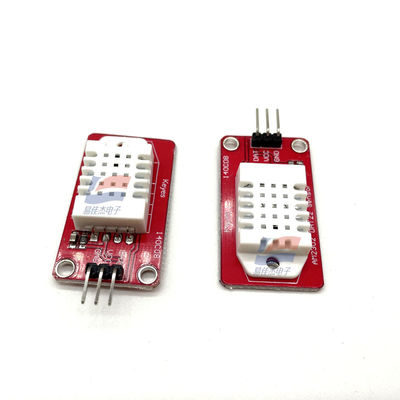

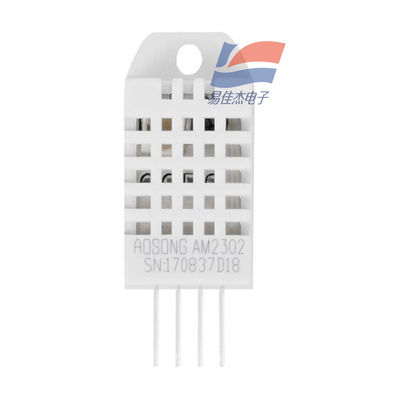

                                           Sensor Komposit Suhu Kelembaban AM2302

1. Ikhtisar:

AM2302 adalah sensor suhu dan kelembaban gabungan dengan keluaran sinyal digital yang dikalibrasi. Sensor ini menggunakan teknologi akuisisi modul digital khusus dan teknologi penginderaan suhu-kelembaban, memastikan keandalan yang sangat tinggi dan stabilitas jangka panjang yang sangat baik.

2. Prinsip Kerja:

Sensor terdiri dari elemen penginderaan kelembaban kapasitif, elemen penginderaan suhu presisi tinggi, dan mikrokontroler 8-bit berkinerja tinggi. Koefisien kalibrasi disimpan dalam mikrokontroler sebagai program, yang dipanggil selama pemrosesan sinyal yang terdeteksi di dalam sensor.

3. Tegangan Catu Daya:

3.3 - 6V

4. Transmisi Sinyal:

• Mengadopsi antarmuka serial satu-kabel dengan transmisi data 40-bit (MSB pertama).
• Waktu komunikasi: Kira-kira 5ms per siklus.
• Format data: Data kelembaban 16-bit + data suhu 16-bit + checksum 8-bit.

5. Rentang Pengukuran dan Akurasi:

• Kelembaban:
  • Rentang: 0 - 100% RH
  • Akurasi: 2 - 5% RH
• Suhu:
  • Rentang: -40 - 80°C
  • Akurasi: ±0.5°C

6. Konsumsi Daya:

2.5mA maks (selama konversi, yaitu, saat meminta data)

7. Dimensi:

• Badan utama: 27mm x 59mm x 13.5mm
• Panjang kabel: 23cm

8. Waktu Respons:

• Data suhu dan kelembaban yang dibaca oleh host dari AM2302 selalu merupakan nilai pengukuran sebelumnya.
• Ketika interval antara dua pengukuran panjang, baca dua kali berturut-turut dan ambil nilai kedua sebagai data real-time.
• Interval minimum antara dua pembacaan: 2 detik.

9. Deskripsi Antarmuka:

• Biasanya mencakup pin daya 3 - 5V, pin data, dan pin ground.
• Meskipun menggunakan satu kabel untuk transmisi data, ia tidak kompatibel dengan bus 1-kabel Dallas.
• Untuk beberapa sensor, masing-masing harus memiliki pin data independennya.
• Sensor secara internal memiliki resistor pull-up 5.1kΩ yang menghubungkan VCC dan pin data, jadi resistor pull-up eksternal umumnya tidak diperlukan.
