Sensor Suhu dan Kelembaban Digital SHT20 Untuk Mengumpulkan Data Suhu dan Kelembaban Lingkungan

                                                Sensor Suhu Kelembaban Digital SHT20

Fitur:

• Presisi Tinggi:
• Kelembaban: Akurasi tipikal ±3%RH.
• Suhu: Akurasi tipikal ±0.3°C.
• Rentang Tegangan Lebar: Beroperasi pada 2.1V hingga 3.6V, cocok untuk berbagai aplikasi.
• Konsumsi Daya Rendah: Ideal untuk perangkat bertenaga baterai (misalnya, arus mode tidur serendah 0.15–0.4μA).
• Output Digital: Mengadopsi antarmuka I²C standar untuk koneksi mudah ke mikrokontroler dan perangkat digital.
• Resolusi yang Dapat Dikonfigurasi: Resolusi dapat disesuaikan melalui perintah (maks. 12/14-bit untuk kelembaban/suhu, min. 8/12-bit).
• Keandalan Tinggi: Setiap sensor dikalibrasi dan diuji secara individual, dengan stabilitas jangka panjang yang sangat baik dan fungsi checksum untuk komunikasi yang andal.

Parameter Teknis:

• Rentang Pengukuran:
  • Kelembaban: 0–100%RH.
  • Suhu: -40–125°C.
• Waktu Respons:
  • Kelembaban: 8s (τ63%).
  • Suhu: 5–30s (τ63%).
• Arus Pasokan:
  • Selama pengukuran: Tipikal 300μA, maks. 330μA.
  • Mode tidur: Tipikal 0.15–0.4μA.
• Spesifikasi Paket:
  • Tersedia dalam gulungan 1.500 atau 5.000 buah.

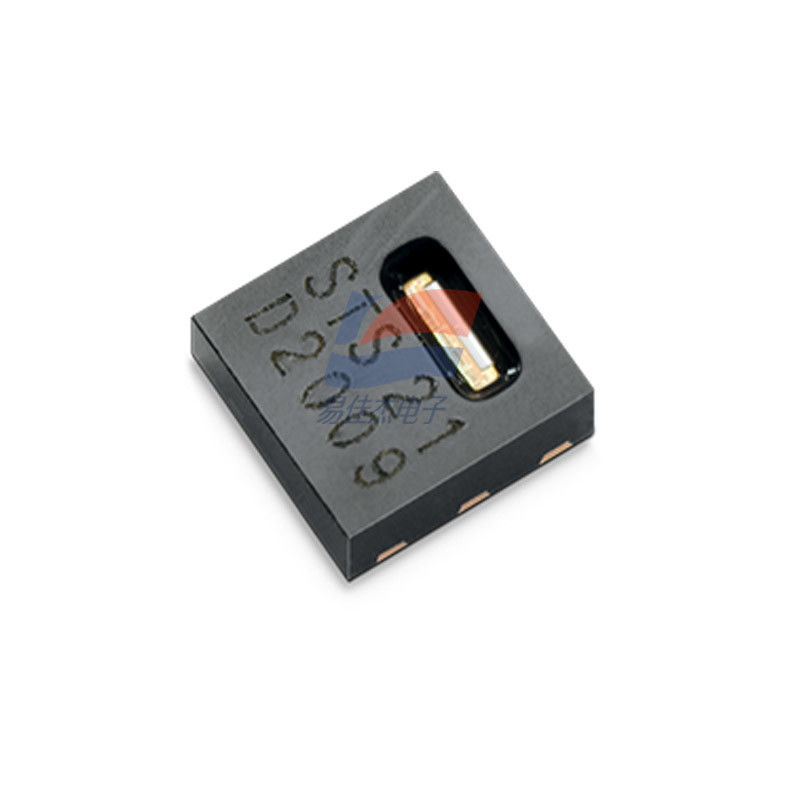

  • Paket DFN (Dual Flat No-Lead): 3×3×1.1mm³, kompatibel dengan penyolderan reflow.

Bidang Aplikasi:

• Pencatat Data: Mengumpulkan data suhu dan kelembaban lingkungan untuk analisis.
• Pemancar: Mengonversi sinyal suhu/kelembaban ke format standar untuk transmisi jarak jauh.
• Kontrol Proses Otomatis: Memantau dan mengontrol kondisi lingkungan secara tepat dalam produksi industri.
• Industri Otomotif: Digunakan untuk pemantauan lingkungan di dalam kendaraan dan kontrol sistem AC.
• Kontrol Bangunan & HVAC: Memantau dan mengatur iklim dalam ruangan untuk kenyamanan dan efisiensi energi.
• Industri Tenaga Listrik: Memantau suhu/kelembaban di lingkungan operasi peralatan listrik untuk keselamatan.
• Pengukuran & Pengujian: Berfungsi sebagai perangkat pengukuran suhu/kelembaban standar untuk kalibrasi.
• Industri Farmasi: Memantau lingkungan penyimpanan dan produksi untuk memastikan kualitas.

Catatan Tambahan:

• Protokol Komunikasi:
• Alamat I²C: 0x40 (default).
• Perintah termasuk pemicu pengukuran (misalnya, 0xF3 untuk suhu, 0xF5 untuk kelembaban) dan reset lunak (0xFE).
• Sertifikasi: Sesuai RoHS, memenuhi standar REACH.
• Referensi Datasheet: Untuk diagram waktu terperinci dan sirkuit aplikasi, lihat dokumentasi resmi Sensirion (misalnya, SHT20 Datasheet V5.0).
