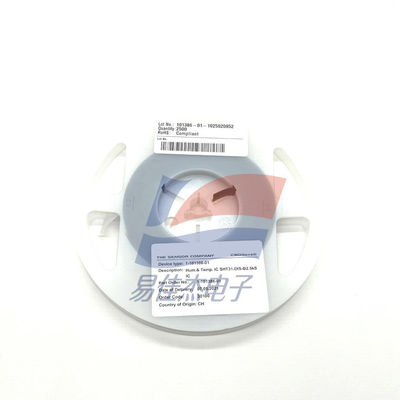

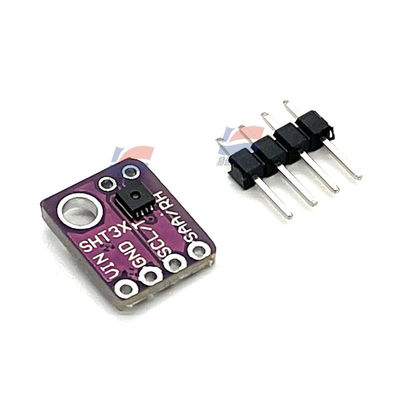

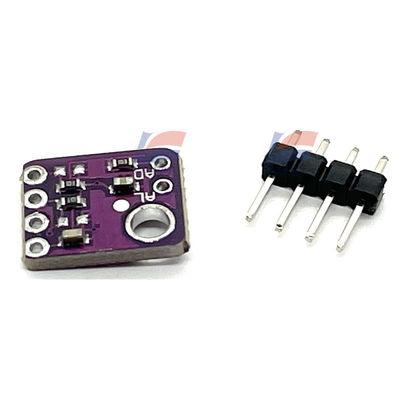

SHT31 Sensor Digital Suhu dan Kelembaban Untuk Perangkat Smart Home HVAC

SHT31 Sensor Digital Suhu dan Kelembaban

Informasi Umum:

• Model: SHT31
• Produsen: Sensirion
• Jenis sensor: Sensor kelembaban dan suhu digital
• Paket: DFN8_2.5X2.5MM_EP, dengan ukuran 2,5 mm × 2,5 mm dan tinggi 0,9 mm4.
• Sesuai dengan RoHS: Ya4.
• Kelas otomotif: AEC - Q100 memenuhi syarat4.

Karakteristik listrik:

• Tegangan pasokan (VDD): 2,15 - 5,5V1.
• Arus operasi: < 1,5mA2.
• Standby Current: 1,7μA4.
• Antarmuka: I2C, dengan kecepatan komunikasi maksimum 1MHz1.

Kinerja pengukuran:

• Rentang Pengukuran Suhu: -40 - 125°C1.
• Keakuratan suhu: ± 0,2°C (pada 0 - 90°C) 2.
• Kisaran pengukuran kelembaban: 0-100%RH2.
• Keakuratan kelembaban: ± 2%RH (pada 25°C) 2.
• Waktu respons: 8s (kelembaban) 4.
• Kemampuan mengulangi: ±0,1%RH (kelembaban), ±0,1°C (suhu).
• Hysteresis: < 1% RH.
• Stabilitas jangka panjang: < 1%RH/tahun.

Parameter Lingkungan:

• Suhu operasi: -40 - 125°C1.
• Suhu penyimpanan: -50 - 150°C4.
• Kelembaban operasi: 0 - 100%RH (non-kondensasi).

Dimensi Fisik:

• Ukuran Paket (L × W × H): 2,5mm × 2,5mm × 0,9mm4.
• Jenis pemasangan: SMT4.

Waktu antarmuka:

• Waktu memulai: -
• Siklus pengukuran: -
• Alamat I2C: 0x44 atau 0x45, yang ditentukan oleh koneksi pin ADDR2.
• Format data: 16 bit (MSB pertama) + 8 bit CRC checksum.

1. Elektronik Konsumen:

• Perangkat Smart Home: Digunakan dalam humidifier cerdas, dehumidifier, dan sistem pengaturan suhu / kelembaban otomatis untuk AC / kipas,memungkinkan kontrol cerdas melalui pemantauan parameter lingkungan secara real-time.
• Wearables & Health Monitoring:Terintegrasi ke dalam jam tangan pintar dan band kebugaran untuk memantau suhu permukaan tubuh dan kelembaban lingkungan yang dipakai, membantu dalam manajemen kesehatan olahraga (misalnya,analisis status keringat).
• Peralatan rumah tangga dan dapur: Pemantauan suhu/kelembaban untuk kulkas, oven, dan kotak penyimpanan makanan untuk menjaga kondisi pengawetan yang optimal.

2Kontrol Industri & Otomasi:

• Sistem Pemantauan Lingkungan:Pemantauan suhu/kelembaban dalam waktu nyata di bengkel pabrik dan gudang untuk memastikan lingkungan operasi yang stabil untuk instrumen presisi dan penyimpanan komponen elektronik.
• HVAC (Heating, Ventilation, and Air Conditioning): Mengatur kenyamanan dalam ruangan dan mengoptimalkan konsumsi energi di bangunan komersial dengan menyesuaikan ventilasi berdasarkan kelembaban.
• Pemantauan Kondisi Peralatan Industri:Mantau suhu internal motor dan switchgear untuk mencegah overheating, atau mencegah korosi di lingkungan lembab.

3Otomotif & Transportasi:

• Kontrol Lingkungan di Kendaraan: Sensor suhu/kelembaban untuk sistem pendingin udara mobil untuk mencapai kontrol iklim otomatis dan integrasi dengan manajemen kualitas udara (misalnya,penghapusan kabut dan pemurnian udara).
• Pemantauan Kompartemen Mesin & Baterai:Pemantauan suhu untuk paket baterai kendaraan energi baru (menjamin pengisian dan jangkauan yang aman), atau deteksi kelembaban dalam sistem intake mesin.
• Pematuhan Kelas Otomotif:Menurut standar AEC-Q100 untuk operasi stabil jangka panjang dalam elektronik kendaraan (misalnya, dasbor, modul sensor).

4. Medis & Penelitian:

• Peralatan dan Lingkungan Medis: Pemantauan suhu/kelembaban di bangsal rumah sakit, inkubator, dan lemari penyimpanan farmasi (misalnya, pencatatan data untuk transportasi rantai dingin vaksin).
• Peralatan Laboratorium & Penelitian:Kontrol yang tepat dari kamar suhu/kelembaban dan perangkat simulasi iklim, atau pengumpulan parameter lingkungan untuk eksperimen biologis (misalnya, pertumbuhan tanaman,kultur mikroba).

5Pertanian dan Peternakan:

• Pertanian Rumah Kaca:Mantau suhu/kelembaban rumah kaca untuk secara otomatis mengontrol ventilasi dan irigasi, mengoptimalkan kondisi pertumbuhan tanaman untuk sayuran dan bunga.
• Peternakan ternak:Pemantauan lingkungan di peternakan untuk mencegah jamur di kandang/kuil babi dan stres akibat suhu ekstrim, meningkatkan efisiensi pembiakan.

6Meteorologi & Peralatan Luar ruangan:

• Stasiun Cuaca Portable:Pengumpulan suhu/kelembaban untuk perangkat genggam atau stasiun cuaca kecil, yang digunakan dalam operasi di luar ruangan, pariwisata, atau peringatan dini bencana.
• Perlindungan Peralatan Luar:Pemantauan kelembaban untuk kotak distribusi listrik luar dan stasiun dasar komunikasi untuk mencegah kerusakan akibat kelembaban tinggi.

7Aplikasi khusus industri:

• Aerospace & Defense: Pemantauan suhu/kelembaban di kompartemen peralatan (mencapai persyaratan lingkungan yang ketat) atau modul penginderaan lingkungan UAV.
• Perlindungan peninggalan budaya: Kontrol lingkungan di museum dan arsip untuk melestarikan barang antik, kaligrafi, dan buku-buku kuno dari kelembaban dan kekeringan.

Keuntungan Utama untuk Aplikasi:

• Keakuratan dan Stabilitas Tinggi:Keakuratan suhu ± 0,2°C dan kelembaban ± 2% RH membuatnya cocok untuk skenario yang membutuhkan kontrol lingkungan yang ketat.
• Jangkauan Suhu yang Luas: Bekerja dari -40°C sampai 125°C, beradaptasi dengan lingkungan industri dan otomotif yang ekstrim.
• Konsumsi Daya Rendah: Standby current setinggi 1,7μA, ideal untuk perangkat IoT bertenaga baterai (misalnya, sensor nirkabel).
• Komunikasi yang dapat diandalkan: Antarmuka I2C dengan checksum CRC memastikan integritas data, mendukung komunikasi kecepatan tinggi hingga 1MHz.
