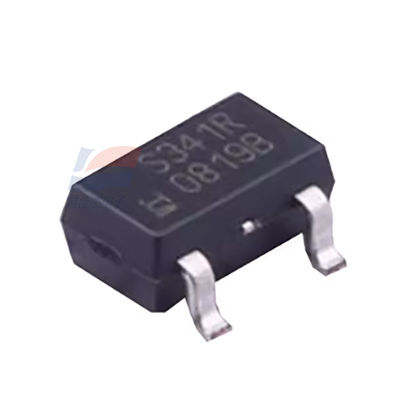

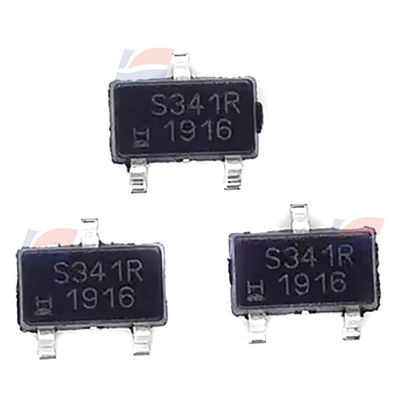

YJJ SS341RT Single-pole Digital Hall Effect Sensor SOT23 3-Pin Digunakan Dalam Motor Tanpa Sikat

Deskripsi Produk:

SS341RT Single-pole Digital Hall Effect Sensor SOT23 3-Pin Digunakan Dalam Motor Tanpa Sikat

Fitur:

SS340RT/SS440R sensor IC adalah perangkat efek Hall digital kecil dan universal yang dioperasikan oleh medan magnet magnet permanen atau elektromagnet.Utara (SS340RT) atau selatan (SS440R)Hal ini unipolar Hall IC menawarkan tiga sensitivitas magnetik yang berbeda.

Untuk memenuhi berbagai aplikasi potensial: • SS341RT dan SS441R menawarkan sensitivitas tertinggi, dengan titik operasi khas 75 G pada 25 ° C [77 ° F].

SS343RT dan SS443R menawarkan sensitivitas sedang, dengan titik operasi khas 135 G pada 25 ° C [77 ° F].

Sensitivitas SS349RT dan SS449R adalah yang terendah, dengan titik operasi khas 305 G pada 25 ° C. Sensor ini hadir dalam dua bentuk paket:• SS340RT memiliki paket pemasangan permukaan SOT-23 kecil.

SS440R tersedia dalam paket tipe TO-92 flat lead.

Ukuran kecil dari SS340RT membutuhkan lebih sedikit ruang papan PC, memungkinkan untuk digunakan untuk komponen yang lebih kecil.

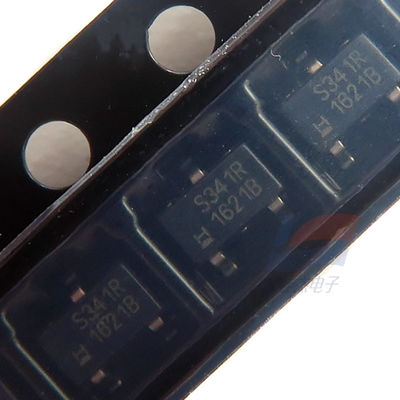

Seri SS340RT menawarkan pita dan gulungan (3.000 per gulungan).

Sensor IC Hall unipolar adalah perangkat efek Hall digital kecil dan serbaguna yang dapat dioperasikan oleh medan magnet magnet permanen atau elektromagnet.Mereka dirancang untuk menanggapi utara ke selatan unipole dan memiliki tinggiIni memiliki built-in polaritas perlindungan koneksi terbalik, yang dapat melindungi perangkat dari kerusakan potensial selama pemasangan.

Rentang suhu yang luas: -40 °C sampai 150 °C

Meningkatkan fleksibilitas program aplikasi

Kemampuan tegangan rendah 3 V

Desain IC yang kuat dengan Kelas ESD 2

Atribut

Nilai numerik

Teknologi Digital

Patch tipe instalasi

Jenis magnet adalah unipolar

Jenis paket SOT 23

Jumlah pin: 3

Nomor Bagian Produsen SS341RT

Deskripsi Magnetic Switch UNIPOLAR SOT23-3

Kemasan Digi-Reel?

Seri SS340RT

Fungsi Unipolar Switch

Efek Technology Hall

Polarisasi Kutub Utara

Jangkauan sensing: -13,5mT Trip, -1mT Release

Kondisi pengujian -40 °C sampai 150 °C

Tegangan - Pasokan 3V ~ 24V

Arus - Pasokan (Max) 8mA

arus - output (max) 20mA

Tipe Output Open Collector

Fitur -

Suhu operasi: -40 °C sampai 150 °C (TA)

Jenis pemasangan

Paket Perangkat Pemasok SOT-23-3

Paket / Kasus TO-236-3, SC-59, SOT-23-3
