TB420 Modul Sensor Gas 4-20mA Untuk Deteksi Gas Di Lingkungan Luar Ruangan

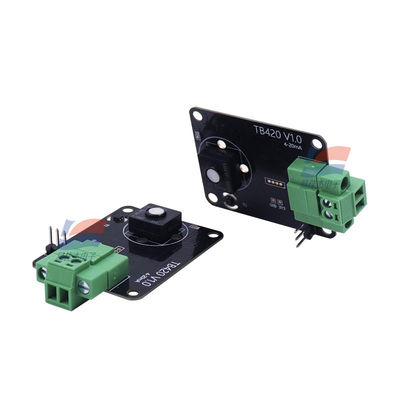

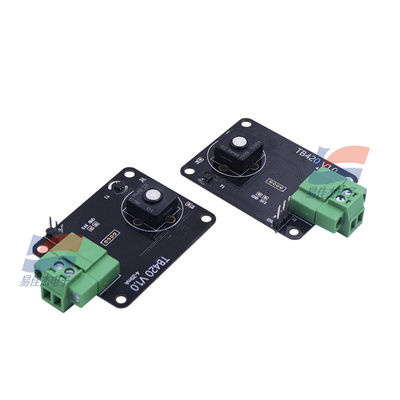

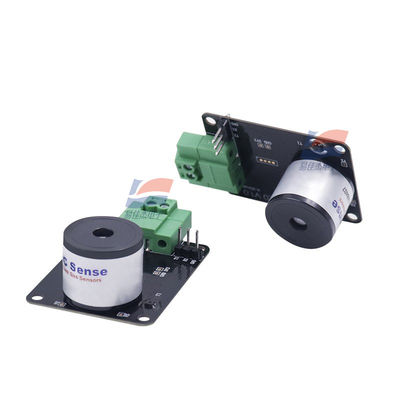

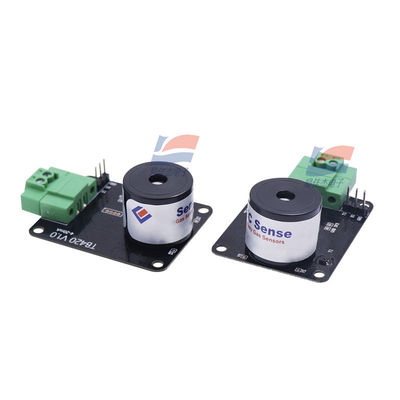

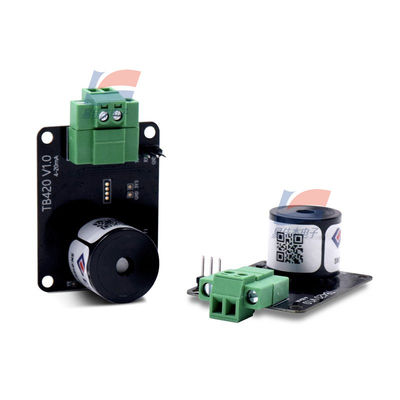

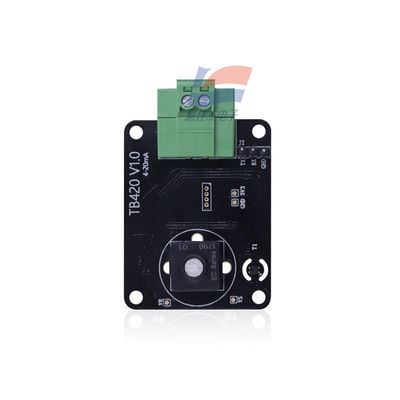

                                                    Modul Sensor Gas TB420 4-20mA

Ikhtisar:

TB420 adalah modul sensor gas 4-20mA dua kabel cerdas dari produsen Jerman EC Sense. Ia mengadopsi teknologi deteksi gas elektrokimia polimer padat dengan keandalan tinggi dan desain algoritma cerdas, yang sesuai dengan standar industri untuk pemantauan keselamatan gas.

Parameter Teknis:

1. Prinsip Deteksi: Elektrokimia polimer padat
2. Antarmuka Sinyal Keluaran: Dua kabel 4-20mA (dapat dikonversi menjadi 40-200mV melalui resistor eksternal)
3. Tegangan Operasi: 9-24V DC
4. Konsumsi Arus: 3-22mA@24V DC
5. Konsumsi Daya:<0.6W
6. Resistansi Loop Maksimum:<500Ω@24V DC
7. Perlindungan: Perlindungan polaritas terbalik
8. Suhu Operasi: -40°C hingga +55°C
9. Kelembaban Operasi: 15-95%RH (non-kondensasi)
10. Rentang Tekanan: Tekanan atmosfer ±10%
11. Suhu Penyimpanan: 0°C hingga 20°C
12. Dimensi (dengan sensor): 45x35x11.9mm
13. Dimensi (tanpa sensor): 45x35x11.9mm
14. Berat (dengan sensor): 7.8g
15. Berat (tanpa sensor): 7.1g
16. Pengemasan: ESD BAG (120x150mm)

Fitur Fungsional:

1. Kalibrasi Pra-Pabrik: Dikalibrasi gas di pabrik, dengan data kalibrasi disimpan dalam memori Flash. Pengguna dapat menggunakannya secara langsung atau melakukan kalibrasi sekunder melalui perangkat lunak kalibrasi EC Sense, atau mengkalibrasi sinyal 4-20mA secara langsung.
2. Pemantauan Kesehatan Sensor: Mengeluarkan indikator kinerja dan masa pakai sensor, serta sinyal kesalahan. Secara teratur menyediakan status kesehatan real-time (operasi normal, kegagalan, perawatan diperlukan, penggantian diperlukan) dengan atau tanpa gas target.
3. Kinerja Tinggi: Respons gas cepat, titik nol stabil tanpa drift, resistensi EMI yang kuat, sensor gas tahan lama dengan kemampuan anti-keracunan.
4. Perlindungan Lingkungan: PCB dilapisi dengan lapisan tahan debu dan tahan korosi.
5. Efisiensi Pengembangan: Mempersingkat waktu pengembangan untuk instrumen pemantauan gas, mengurangi biaya dan risiko desain, mempercepat siklus produksi dengan menghilangkan proses kalibrasi gas yang kompleks, dan meningkatkan keandalan dan akurasi instrumen.
6. Kompatibilitas Industri: Mode sinyal industri 4-20mA standar memungkinkan integrasi cepat ke dalam sistem pemantauan, meteran tampilan, DCS, PLC, dll.

Bidang Aplikasi:

Cocok untuk deteksi gas di dalam dan luar ruangan, termasuk:

• Pemantauan keselamatan gas industri
• Pemantauan kualitas udara
• Pemantauan gas proses industri
• Pemantauan pemurnian gas semikonduktor
  Menyediakan data dinamis real-time untuk deteksi gas ambien.
