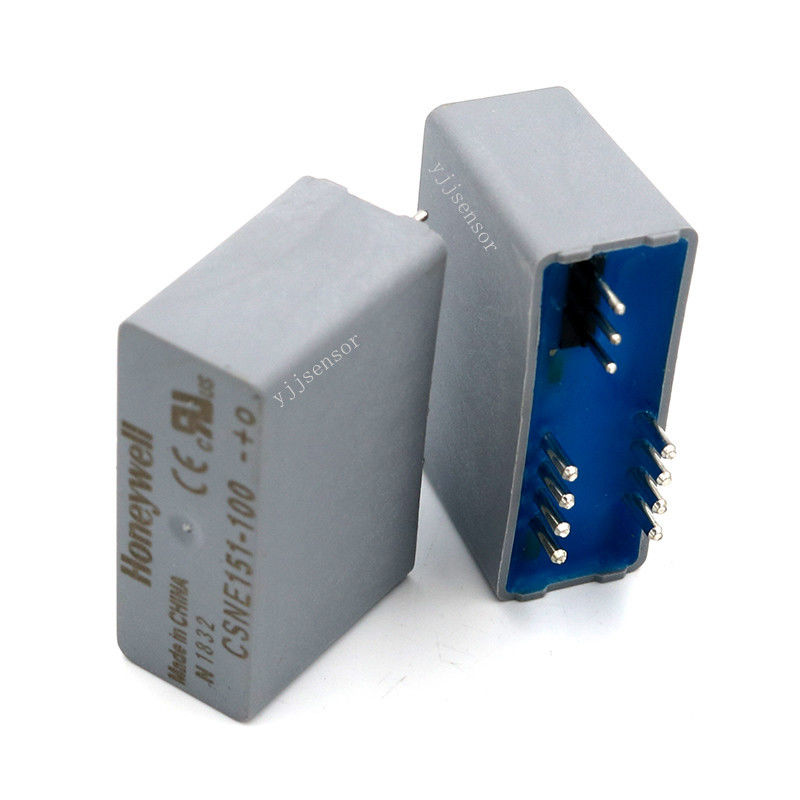

CSNE151-100 Sensor arus loop tertutup untuk robot elektronik otomotif

CSNE151-100 Sensor arus loop tertutup untuk robot elektronik otomotif

Prinsip Kerja:

Berdasarkan prinsip kompensasi magnetik, itu milik sensor arus loop tertutup dari tipe magnetoresistif atau efek Hall.terus-menerus mengontrol aliran magnet di inti sensor ke nol. arus yang diperlukan untuk menyeimbangkan fluks nol adalah sebanding dengan arus primer mengalir melalui konduktor. arus loop tertutup ini, sebagai output perangkat,mencerminkan arus primer yang dikurangi oleh rasio putaran dari gulungan primer dan sekunder, yang dapat diubah menjadi tegangan melalui resistor.

Parameter listrik:

• Listrik nominal: 25A.t rms.
• Jangkauan pengukuran: 0~±50A.t rms, 0~±90A.t rms.
• Resistensi pengukuran: Pada catu daya ± 15V, 54360Ω untuk maksimum ± 25A, 54150Ω untuk maksimum ± 50A, 5454Ω untuk maksimum ± 90A.
• Arus output analog: 25mA.
• Rasio belokan: 1-2-3-4:1000.
• Keakuratan: +25°C @25A: 优于 ±0,25% In (lebih baik dari ±0,25% dari arus nominal).
• Tegangan pasokan: ±12 sampai 15V (±5%).

Keakuratan - Parameter Dinamis:

• Zero Offset Current: @+25°C: 优于 ±0.15mA (lebih baik dari ±0.15mA).
• Offset Current Temperature Drift: 0~70°C: 优于 ±0.6mA (lebih baik dari ±0.6mA).
• Linearitas: 优于 ± 0,2% (lebih baik dari ± 0,2%).
• Waktu Tanggapan: @ 50%: 优于 200ns (lebih baik dari 200ns).
• Bandwidth: DC sampai 200kHz.
• di/dt Pelacakan yang akurat: 50A/μs.

Parameter lainnya:

• Isolasi listrik: 50Hz/1min, 5kV.
• Jangkauan suhu operasi: -40°C...+85°C.
• Rentang suhu penyimpanan: -40°C...+90°C.
• Konsumsi arus: 12 + arus keluaran mA.
• Resistensi internal sekunder: (+70°C) 66Ω.
• Resistensi internal utama: < 1,25/putaran mΩ.
• Berat: 14g.
• Bahan Rumah Sensor: PBT dengan 30% serat kaca (kelas UL94-V0).

Fitur produk:

• Keakuratan pengukuran yang tinggi berdasarkan prinsip kompensasi magnetik.
• Mampu mengukur DC, AC, atau arus berdenyut, dengan penerapan luas.
• Isolasi listrik antara sirkuit primer/sekunder, memastikan keamanan dan anti interferensi.
• arus offset nol kecil dan drift suhu rendah, mempertahankan kinerja yang stabil dalam lingkungan suhu yang berbeda.
• Waktu respons yang singkat, memungkinkan pelacakan perubahan arus yang cepat dan akurat untuk memenuhi persyaratan pengukuran untuk arus yang berubah dengan cepat.

Bidang Aplikasi:

• Sektor Industri: Pemantauan dan kontrol saat ini untuk peralatan seperti motor, konverter frekuensi, dan mesin las untuk memastikan operasi normal dan keselamatan.
• Elektronik Otomotif: Digunakan dalam sistem manajemen baterai untuk kendaraan listrik, sistem kontrol mesin otomotif, dll, untuk memantau arus untuk manajemen energi dan diagnosis kesalahan.
• Komunikasi & Jaringan: Monitor arus dalam sistem listrik untuk memastikan pasokan listrik yang stabil dan penggunaan energi yang efisien untuk perangkat komunikasi.
• Robotika: Digunakan dalam sistem penggerak robot untuk mengukur arus motor dengan akurat untuk mengontrol gerakan robot dengan tepat.
