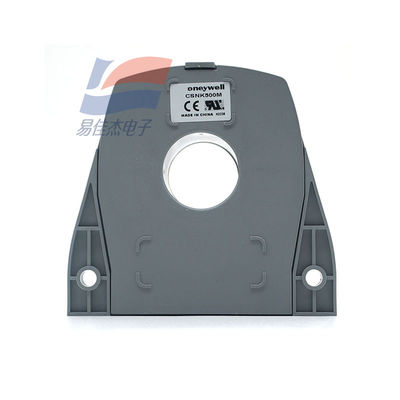

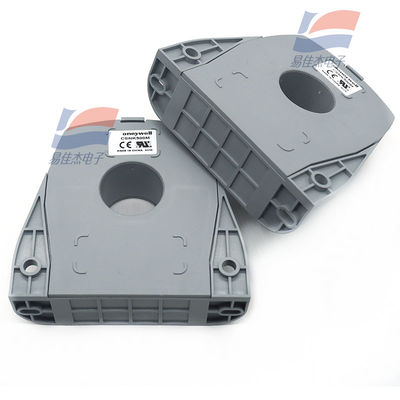

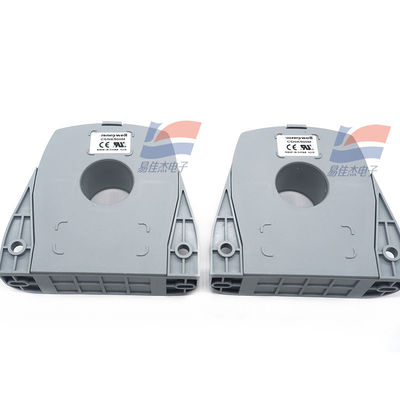

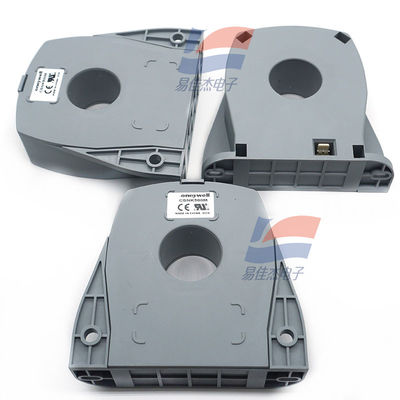

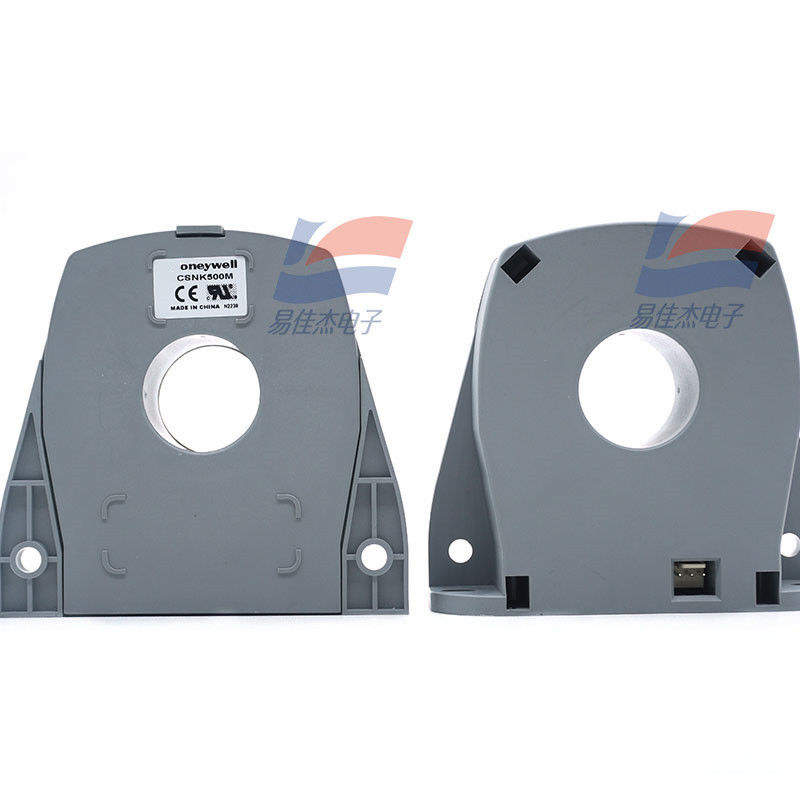

CSNK500M Sensor arus Mengukur arus lurus arus bolak-balik PulsedCurrent

CSNK500M Sensor arus Mengukur arus searah arus bolak-balik PulsedCurrent

Parameter listrik:

• Listrik nominal: 500A rms (nominal)
• Jangkauan pengukuran:
  • Listrik terus menerus: 0~±1200A_t
  • arus puncak AC: 0~±1275A_t
• Resistensi pengukuran (pada 70°C):
  • Dengan ±15V: 0Ω~75Ω pada ±500A_tMax; 0Ω~10Ω pada ±1000A_tMaksimal
  • Dengan ± 18V: 0Ω~100Ω pada ± 500A_tMax; 0Ω~5Ω pada ±1275A_tMaksimal
• Arus output analog (pada 500A): 100mA
• Rasio berputar: 1/5000
• Keakuratan (25°C): Lebih baik dari ±0,50%ln
• Tegangan catu daya: ±15~18V DC (±5%)
• Isolasi listrik primer-sekunder: 6KV_rms/50KHz/1menit

Kinerja - Parameter Dinamis:

• Zero-Offset Current (25°C): Lebih baik dari ±0,20mA
• Offset Current Temperature Drift (0~70°C): Lebih baik dari ±0,30mA
• Linearitas: Lebih baik dari ±0,10%
• Waktu respons: Lebih baik dari 1μs
• Bandwidth: DC ~ 100KHz
• di/dT Mengikuti: Lebih baik dari 100A/μs

Spesifikasi teknis:

• Rentang suhu operasi: -40 ~ 85 °C
• Rentang suhu penyimpanan: -40 ~ 90 °C
• Konsumsi arus: 20mA ditambah arus keluar
• Resistensi internal sekunder (+70°C): 50Ω
• Rumah sensor: Rumah plastik terisolasi
• Jenis pemasangan: konektor 4-pin

Prinsip Kerja:

Sensor arus loop tertutup CSNK500M didasarkan pada prinsip kompensasi magnetik, dengan isolasi listrik antara sirkuit primer / sekunder.
