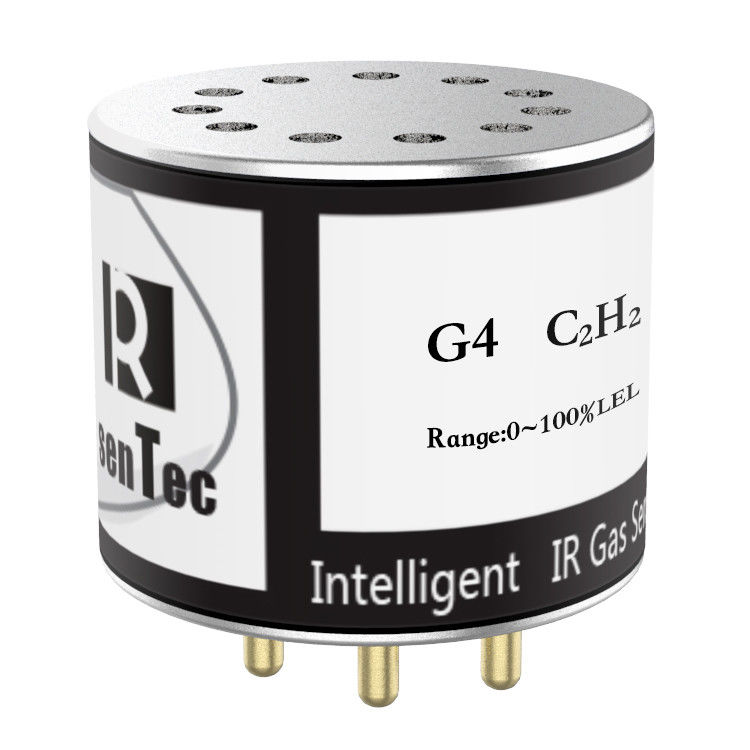

Sensor Gas Asetilena Inframerah YJJ G4-C2H2 Pengukuran Konsentrasi NDIR

Deskripsi Produk:

G4-C2H2 Sensor gas asetilen inframerah NDIR Pengukuran konsentrasi

Fitur:

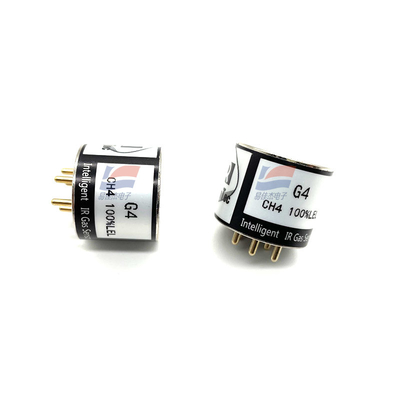

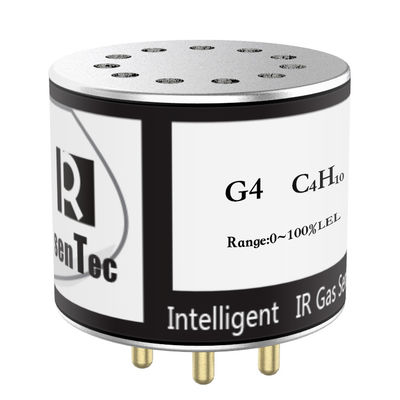

Sensor gas inframerah G4 adalah sensor gas miniatur cerdas yang dirancang berdasarkan prinsip NDIR.Ini mengukur konsentrasi gas dengan memanfaatkan karakteristik penyerapan spektrum inframerah tertentu. Tidak bergantung pada oksigen dan tidak menderita fenomena keracunan sensor katalis.Sensor ini memiliki dua antarmuka output sinyal: analog dan digital. Hal ini dapat langsung output sinyal nilai konsentrasi gas setelah pengolahan linearisasi dan kompensasi suhu, sehingga lebih nyaman untuk digunakan.

Sensor gas inframerah G4 dapat mengukur gas seperti metana, karbon dioksida dan bahan bakar hidrokarbon, dengan kisaran hingga 100% VOL.

Sensor ini memenuhi persyaratan "GB 15322 Flammable Gas Detector","AQ 6211-2008 Non-dispersive Infrared Methane Sensor for Coal Mines" dan "AQ 1052-2008 General Technical Conditions for Mine Carbon Dioxide Sensors", dan dapat digunakan di lingkungan berbahaya seperti pabrik industri, terowongan lalu lintas, energi, tenaga, industri minyak bumi dan petrokimia, terowongan tambang batubara, ekstraksi gas,dan lebih banyak lingkungan industri untuk pemantauan kesehatan dan keselamatan.

Kondisi kerja sensor gas inframerah G4:

Suhu operasi ------ (-40 sampai +70) °C;

Kelembaban operasi ------ H sampai 98% RH, tidak ada kondensasi;

Tekanan atmosfer ------ 80 sampai 120 kPa; Karakteristik

• Resolusi tinggi, dengan resolusi 0,01% untuk kisaran 0-10% Vol, dan 0,1% untuk kisaran 10%-100% Vol.

• Kisaran pengukuran dapat mencapai 0-100% VOL.

• output data linear dan kompensasi suhu.

• Mode output sinyal digital dan analog.

• Kisaran suhu kerja dari -40°C sampai 70°C.

• Stabilitas jangka panjang, kalibrasi mudah.

• Tidak ada fenomena "pencemaran" dari sensor katalis.

• Tidak bergantung pada oksigen.

• Benar-benar aman dan tahan ledakan.

Parameter listrik

Tegangan masuk: 3,0 - 5,5 VDC

Arus kerja

Rata-rata < 70 mA @ 3 VDC

Puncak < 140 mA @ 3 VDC

Waktu prapanas

3 menit*

* Disarankan untuk memanaskan lebih dari 60 menit sebelum memulai kalibrasi.

Output tegangan analog: 0,4 - 2,0 VDC (output konsentrasi negatif: 0,24 - 0,4 V, output di luar kisaran: 2,0 V - 2,4 V)

Output sinyal digital: Tingkat TTL

Periode garansi

18 bulan*

* Situasi berikut tidak tercakup dalam garansi: kondensasi, masuknya air, masuknya debu, jatuh, benturan, pengelasan, pembongkaran, korosi, penggunaan suhu tinggi, menghapus label, dll.

Lingkungan aplikasi

Suhu kerja

-40°C sampai 70°C (gas metana dan hidrokarbon)

0°C sampai 50°C (CO2) *

* Lingkungan aplikasi suhu luas untuk CO2 (-40°C sampai 70°C), instruksi khusus harus diberikan saat memesan

Kelembaban kerja

0% RH sampai 98% RH (tanpa air kondensasi) *

* Keakuratan sensor dapat terpengaruh.

Penandaan tahan ledakan: Ex ia I Ma dan Ex ia II C T4 Ga sertifikasi ganda

Tingkat perlindungan: IP65 (dengan film tahan air bernapas, *film tahan air bernapas dapat mempengaruhi T90), film tahan air bernapas dapat dipilih saat memesan
