Sensor Tekanan Diferensial MEMS Berstruktur Silikon YJJ WF200S Dengan Rentang 0 - 10 kPa Digunakan Untuk Pemantauan Medis

Deskripsi Produk:

Sensor Tekanan Diferensial MEMS Berstruktur Silikon WF200S Dengan Rentang 0 - 10 kPa Digunakan Untuk Pemantauan Medis

Fitur:

Sensor tekanan WF200S adalah sensor tekanan diferensial MEMS berstruktur silikon sepenuhnya.
WF200S mengadopsi desain jembatan penuh Hewitt. Di bawah catu daya operasi standar, ia dapat mencapai pengukuran tekanan yang tepat mulai dari 0 hingga 10 kPa (dapat disesuaikan untuk berbagai rentang), dan menunjukkan hubungan linier yang baik dengan tegangan keluaran.

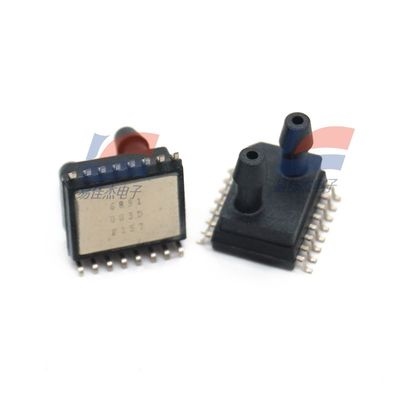

Generator tekanan seri WF200S mengadopsi struktur nosel udara sensor ganda dan dikemas dalam format SOIC 16.
WF200S berlaku untuk berbagai perangkat medis seperti monitor tekanan darah, ventilator, meter fungsi paru-paru, peralatan hemodialisis, dan detektor arteriosklerosis arteri.
Sensor tekanan diferensial WF200S mendukung kustomisasi berbagai rentang pengukuran.
Rentang saat ini: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Produk WF200S memiliki fitur utama berikut:
Sensitivitas tinggi
Keandalan tinggi
Presisi tinggi

Stabilitas tinggi
Rentang tekanan: 0 - 10 kPa (tekanan diferensial)
Catu daya tegangan konstan: 0V hingga 10V
Catu daya arus konstan: 0mA hingga 2mA
Rentang suhu pengoperasian: -40 hingga +125°C
Ukuran: 10.3 X 10.3 X 10.3 mm

Nama Parameter Kondisi Eksternal Minimum Tipikal Maksimum Satuan Keterangan

Karakteristik Umum

Rentang Tekanan - 0~10; 0~40; 0~200 kPa 1

Tekanan kelebihan beban TA = 25℃ 2X FS

Tekanan ledakan TA = 25℃ > 3X FS

Suhu pengoperasian - -20 hingga +85 ℃

Suhu penyimpanan - -40 hingga +125 ℃

Kompatibilitas media: udara dan gas non-korosif

Karakteristik listrik

Tegangan eksitasi TA = 25℃ 5 hingga 10 V

Arus eksitasi TA = 25℃ 1 hingga 2 mA

Resistansi lengan jembatan TA = 25℃ 4, 5, 6 kΩ 2

Offset titik nol TA = 25℃ -15 hingga 0 hingga 15 mV

Keluaran skala penuh TA = 25℃

45, 60, 75 mV Rentang 10kPa

60, 75, 90 mV Rentang 40kPa

70, 90, 110 mV Rentang 200kPa

Linearitas TA = 25℃ -0.3 hingga 0.3 %VFS garis lurus yang paling cocok

Koefisien suhu offset titik nol TA = 25℃ -0.08 hingga 0.08 %VFS

Koefisien suhu keluaran skala penuh TA = 25℃ -0.27 hingga -0.22 hingga -0.17 %VFS /℃ eksitasi tekanan konstan

Koefisien suhu keluaran skala penuh TA = 25℃ -0.03 hingga 0.03 %VFS /℃ eksitasi arus konstan

Koefisien suhu resistansi TCR TA = 25℃ 1600 hingga 2000 ppm/℃

Histeresis tekanan TA = 25℃ -0.1 hingga 0.05 hingga 0.1 %VFS

Histeresis suhu TA = 25℃ -0.3 hingga 0.3 %VFS

Spesifikasi:
