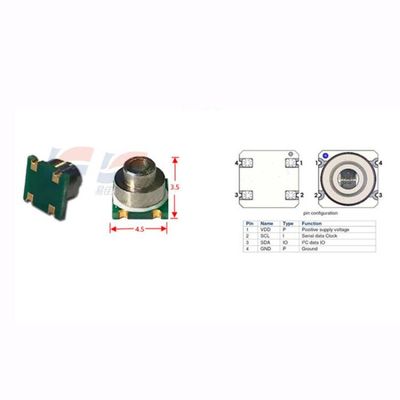

YJJ WF5805F sensor tekanan digital tahan air untuk buku catatan kendaraan menyelam

Deskripsi Produk:

WF5805F Sensor Tekanan Digital Waterproof Digunakan Dalam Buku Log Kendaraan Menyelam

Fitur:

WF5805F adalah sensor tekanan resolusi tinggi, menampilkan antarmuka I2C dan SPI. Ini termasuk elemen tekanan piezoresistif silikon dan ADC ΔΣ resolusi tinggi 24-bit.

WF5805F menawarkan output digital 24-bit presisi tinggi untuk tekanan dan suhu. Pengguna dapat menyesuaikan kecepatan konversi dan tinggi sesuai dengan kebutuhan aplikasi mereka.Semua perhitungan built-in menggunakan kecepatan tinggi operasi 4MHz floating-pointKompensasi data terintegrasi secara internal, dan koneksi komunikasi sangat sederhana.

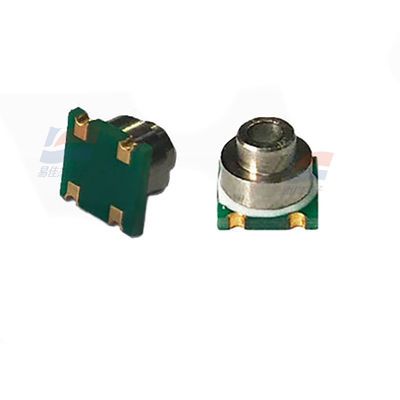

Sensor WF5805F dikemas dengan permukaan cincin baja tahan karat dan substrat, dan sesuai dengan standar RoHS.

Nama Parameter Kondisi Eksternal Minimal Tipikal Maksimal Unit Catatan

Karakteristik Umum

Rentang tekanan - 0~10; 0~40; 0~200 kPa 1

Tekanan overload TA = 25°C 2X FS

Tekanan ledakan TA = 25°C > 3X FS

Suhu operasi - -20 sampai + 85 °C

Suhu penyimpanan - -40 sampai + 125 °C

Kompatibilitas media: udara dan gas tidak korosif

Karakteristik listrik

Tegangan eksitasi TA = 25°C 5 sampai 10 V

Arus rangsangan TA = 25°C 1 sampai 2 mA

Tahan lengan jembatan TA = 25°C 4, 5, 6 kΩ 2

Pergeseran titik nol TA = 25°C -15 hingga 0 hingga 15 mV

Output skala penuh TA = 25°C

45, 60, 75 mV kisaran 10kPa

60, 75, 90 mV 40kPa kisaran

70, 90, 110 mV 200kPa kisaran

Linearitas TA = 25°C -0,3 sampai 0,3 % VFS garis lurus yang paling cocok

Koefisien suhu offset titik nol TA = 25°C -0,08 sampai 0,08 %VFS

Koefisien suhu output skala penuh TA = 25°C -0,27 sampai -0,22 sampai -0,17 %VFS / °C eksitasi tekanan konstan

Koefisien suhu output skala penuh TA = 25°C -0,03 sampai 0,03 %VFS /°C eksitasi arus konstan

Koefisien suhu resistensi TCR TA = 25°C 1600 sampai 2000 ppm/°C

Tekanan histeresis TA = 25°C -0,1 sampai 0,05 sampai 0,1 % VFS

Histeresis suhu TA = 25°C -0,3 sampai 0,3 % VFS
