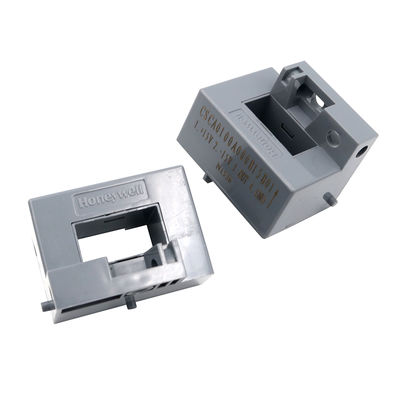

CSCA0100A000B15B01 Sensor Arus Loop-Terbuka Berbasis Efek Hall untuk Catu Daya Komunikasi UPS

CSCA0100A000B15B01 Sensor arus loop terbuka berbasis efek Hall untuk catu daya komunikasi UPS

Rincian produk:

CSCA0100A000B15B01 adalah sensor arus loop terbuka berbasis efek Hall. Spesifikasi rinci adalah sebagai berikut:

Parameter dasar:

• Nomer arus: 100A RMS (pada 25°C).
• Jangkauan pengukuran: ± 300A.
• Resistensi pengukuran: Pada 70°C (dengan ±15V, ±25A.t maksimum): Min. 54 ohm, Max. 360 ohm.
• Arus output analog: 25mA.
• Rasio putar: 1000.
• Keakuratan (pada 25°C): Maks. ±0,5% (termasuk efek offset nol).
• Tegangan pasokan: ± 12 ~ 15V (± 5%).

Parameter:

• Jenis sensor: efek Hall, loop terbuka.
• Jenis output: analog.
• Resistensi output: > 10k ohm.
• Suhu operasi: -10°C sampai 80°C.
• Suhu penyimpanan: -25°C sampai 85°C.

Fitur Kinerja:

• Berdasarkan Prinsip Efek Hall: Menggunakan perangkat efek Hall, yang tegangan keluaran secara linier terkait dengan amplitudo dan fase medan magnet yang diterapkan, memungkinkan pengukuran yang akurat dari AC,DC, dan arus pulsa.
• Konsumsi Daya Rendah: Memenuhi persyaratan penghematan energi dengan konsumsi daya rendah.
• Isolasi Listrik yang Baik: Menyediakan isolasi listrik tingkat tinggi antara sirkuit primer dan sekunder untuk operasi yang aman dan andal.
• Kecepatan Tanggapan Cepat: Waktu respons biasanya dalam kisaran mikrodetik, memungkinkan respon cepat terhadap perubahan saat ini.

Bidang Aplikasi:

Cocok untuk pendorong kecepatan variabel, perlindungan overcurrent, UPS dan catu daya komunikasi, sistem kontrol umpan balik arus,

robotika, dan bidang lainnya.

Kemasan dan Koneksi:

• Mengadopsi konektor tipe Molex untuk pemasangan dan koneksi yang mudah.
• Biasanya dipasang melalui flanges, menawarkan stabilitas mekanis tertentu.
