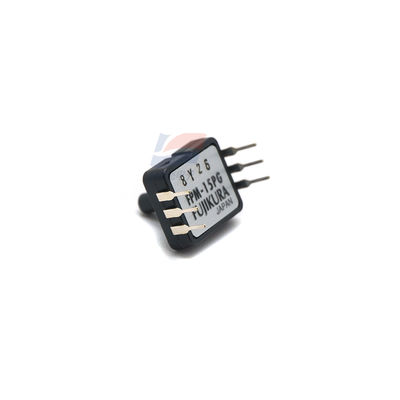

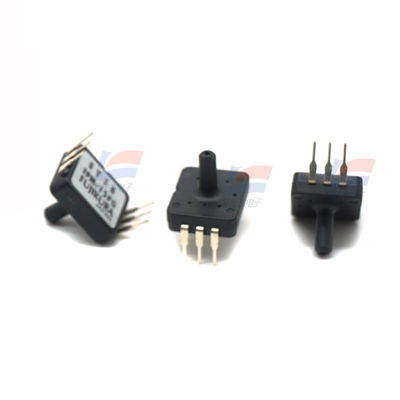

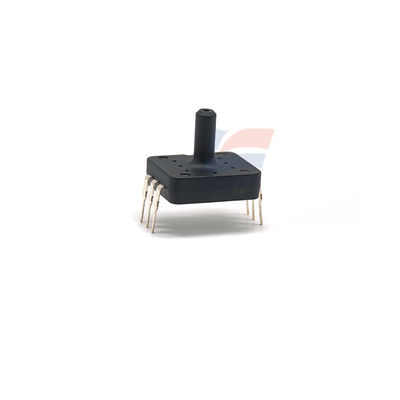

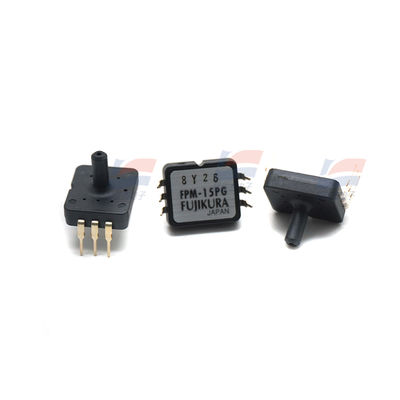

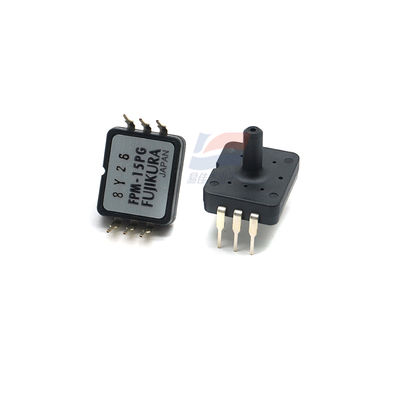

Sensor Tekanan YJJ FPM-15PG Digunakan Dalam Monitor Tekanan Darah, Penyedot Debu, Mesin Cuci, Dll.

Deskripsi Produk:

Sensor Tekanan FPM-15PG Digunakan Dalam Monitor Tekanan Darah, Penyedot Debu, Mesin Cuci, Dll.

Fitur:

Spesifikasi

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Unit

Kondisi pengoperasian yang direkomendasikan

Jenis tekanan Tekanan pengukur -

Tekanan terukur 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Rentang tekanan yang dapat diukur -13.79

Rentang suhu 0 hingga 50 deg.C

Media tekanan Hanya gas non-korosif (Tidak ada cairan) -

Arus eksitasi (Konstan) 1.5 mADC

Peringkat maksimum absolut

Tekanan beban maksimum Dua kali tekanan terukur

1.5 kali

dari peringkat

tekanan-

Arus eksitasi maksimum 3.0 mADC

Suhu pengoperasian -20 hingga 100 deg.C

Suhu penyimpanan -40 hingga 120 deg.C

Kelembaban pengoperasian 30 hingga 80 (Kondisi tanpa embun) %RH

Karakteristik listrik (Arus Penggerak 1.5mA konstan, suhu sekitar Ta=25deg.C)

Tegangan rentang keluaran 60 hingga 140 (pada 0kPa hingga tekanan terukur) mV

Tegangan offset +/-20 (pada 0kPa) mV

Resistansi jembatan 4000 hingga 6000 Ω

Waktu respons 2 (untuk referensi) mdetik.

Akurasi TSO* +/-5

Rentang tekanan yang dapat diukur (kPa) Nomor bagian

-13.79 hingga 13.79 FPM-02PG FPM-02PGR

-34.47 hingga 34.47 FPM-05PG FPM-05PGR

-48.26 hingga 48.26 FPM-07PG FPM-07PGR

-98.07 hingga 103.4 FPM-15PG FPM-15PGR

-98.07 hingga 206.8 FPM-30PG FPM-30PGR

-98.07 hingga 344.7 FPM-50PG FPM-50PGR

-98.07 hingga 482.6 FPM-70PG FPM-70PGR

-98.07 hingga 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 deg.C

P2= 1/2 x P3 (kPa) T2= 25 deg.C

P3= tekanan terukur (kPa) T3= 50 deg.C

Tegangan offset (mV)

Voff = V(P1,T)

Voff(0) = V(P1,T1)

Voff(25) = V(P1,T2)

Voff(50) = V(P1,T3)

Tegangan keluaran pada skala penuh (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Tegangan rentang keluaran (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV(50) = Vfs(50) - Voff(50)

Sensitivitas suhu tegangan offset (%FS)

TSO = {YANG LEBIH BESAR} / SV(25) x 100

YANG LEBIH BESAR = nilai absolut yang lebih besar dari {Voff(0)-Voff(25)} dan {Voff(50)-Voff(25)}

Koefisien suhu tegangan rentang keluaran (%FS)

TCS = {maks[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50)] } / SV(25) x 100

Linearitas (%FS)

NL = {V(P2,T2) - [Voff(25)+Vfs(25)]/2 } / SV(25) x 100

Histeresis tekanan (%FS)

Phys = {Voff’(25) - Voff(25) } / SV(25) x 100

Voff’(25) : Tegangan keluaran terhadap P1 setelah penekanan oleh tekanan P3.
