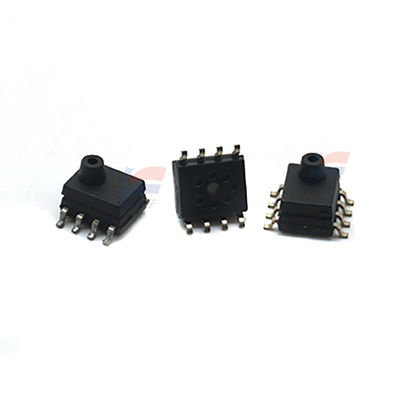

Sensor Tekanan Masuk YJJ SM5420C-030A-P-T Digunakan Dalam Sistem Pemantauan Tekanan Ban.

Deskripsi Produk:

Sensor Tekanan Intake YJJ SM5420C-030A-P-T Digunakan dalam Sistem Pemantauan Tekanan Ban.

Fitur:

SM5420C adalah sensor tekanan absolut miniatur berpaket SO-8 yang diluncurkan oleh Silicon Microstructures, Inc. (SMI), terutama menargetkan aplikasi dalam sistem pemantauan tekanan ban otomotif (TPMS), kontrol mesin, dan instrumentasi industri [1] [3-4]. Produk ini didasarkan pada teknologi wafer SM5108 dan menggunakan teknologi piezoresistif MEMS. Mendukung tiga spesifikasi skala penuh: 15 psi, 30 psi, dan 100 psi, menampilkan presisi tinggi dan kemampuan beradaptasi dengan lingkungan yang keras [2].

Sensor ini tersedia dalam konfigurasi berport atau berventilasi, dengan desain antarmuka yang dioptimalkan untuk meminimalkan risiko dampak pulsa tekanan. Menawarkan versi kustom standar yang dilindungi gel dan bebas gel untuk memenuhi persyaratan aplikasi yang berbeda [2-3]. Substrat keramik cocok untuk produksi massal dan kompatibel dengan integrasi PCB dan pemasangan O-ring [1-2]. Produk beroperasi pada 5V, dengan rentang suhu operasi standar 0-70°C, dan beberapa model diperluas hingga -40°C hingga +125°C. Sinyal keluaran didasarkan pada algoritma kecocokan linier terbaik pada 25°C [2]. Telah lulus sertifikasi otomotif AEC-Q100 dan verifikasi kepatuhan RoHS, dan banyak digunakan dalam jalur produksi otomatis dan lingkungan industri dengan keandalan tinggi.

SM5420 dapat dipilih dengan konfigurasi berport atau konfigurasi berventilasi, memungkinkan udara melewati port atau penentuan posisi positif sumber tekanan untuk merasakan tekanan lingkungan umum atau digunakan bersama dengan segel O-ring. Arah port dipilih untuk meminimalkan kemungkinan dampak pulsa tekanan langsung pada permukaan depan wafer tekanan karena paparan jangka panjang terhadap lingkungan yang keras. Perangkat dilengkapi dengan gel sebagai standar. Untuk pesanan besar yang membutuhkan stabilitas maksimum, seperti di stasiun tekanan udara dan stasiun meteorologi, tersedia versi bebas gel.

Fitur: 15 psi, 30 psi, dan 100 psi; rentang suhu operasi yang luas (-40 hingga +125°C); cocok untuk jalur perakitan otomatis; harga sangat rendah; ukuran paket kecil (0,16 inci x 0,16 inci); catu daya arus konstan atau tegangan konstan; keluaran tegangan mV besar; tidak ada kompensasi suhu atau kalibrasi titik nol.

Spesifikasi:
